同轴刚性联轴器结构设计展示

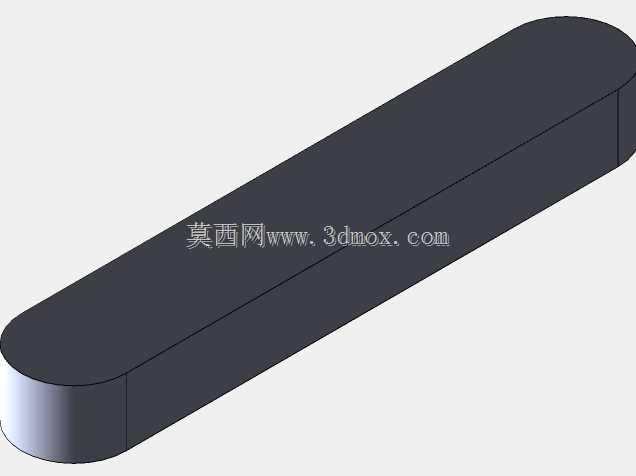

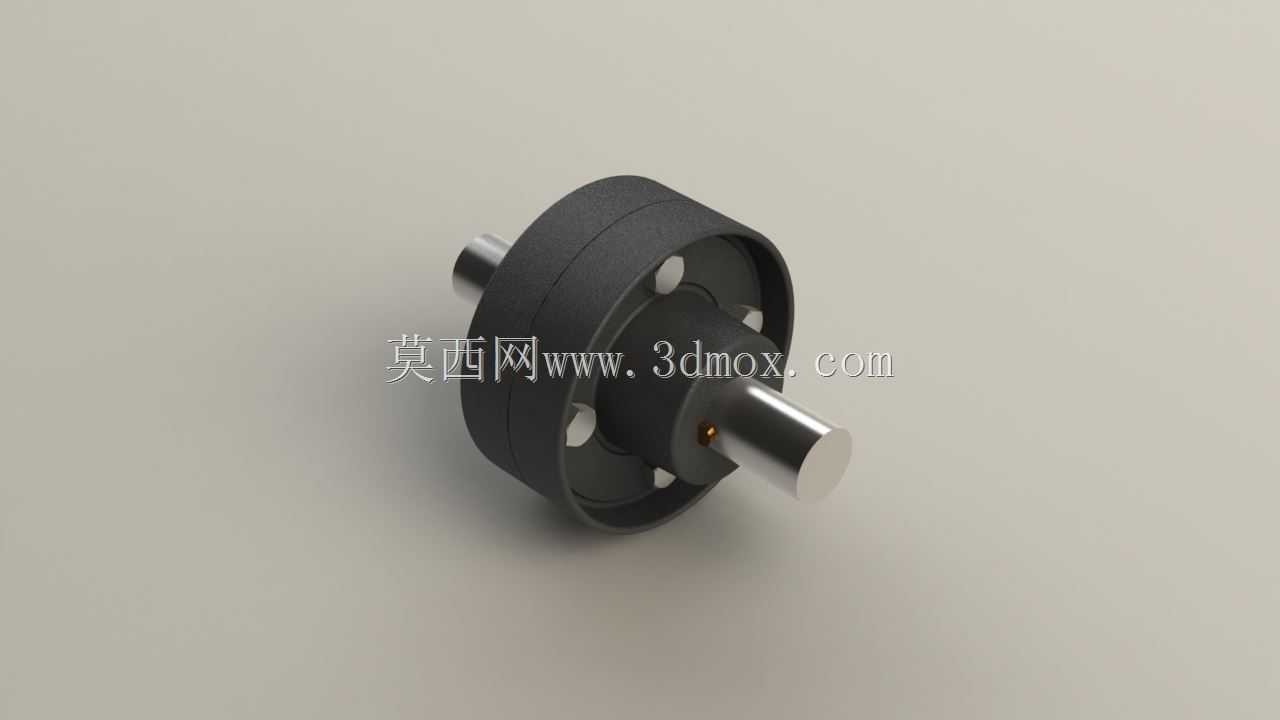

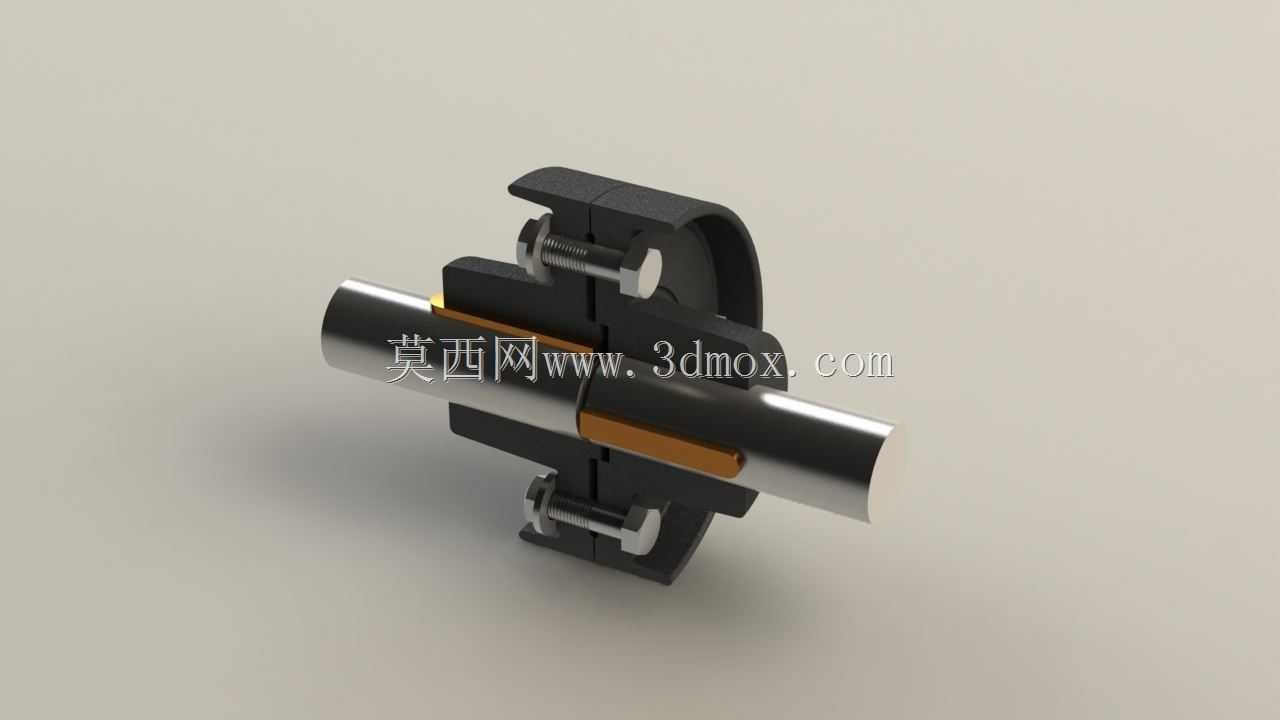

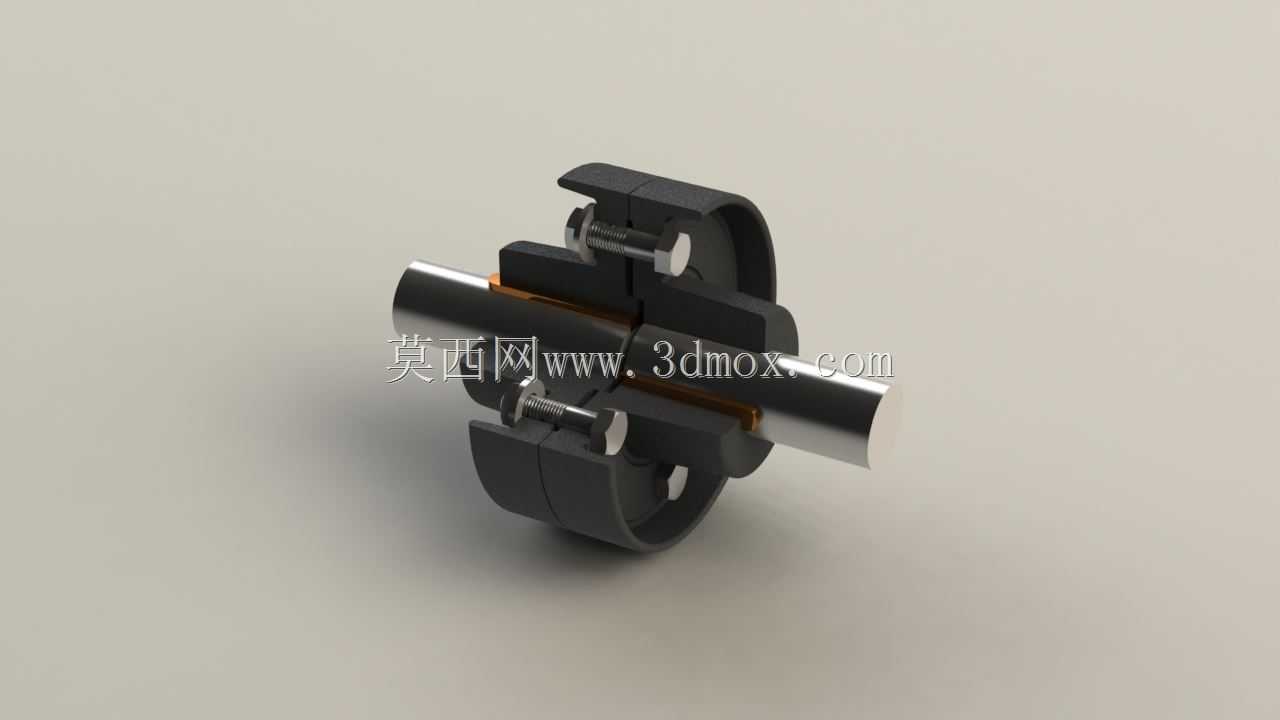

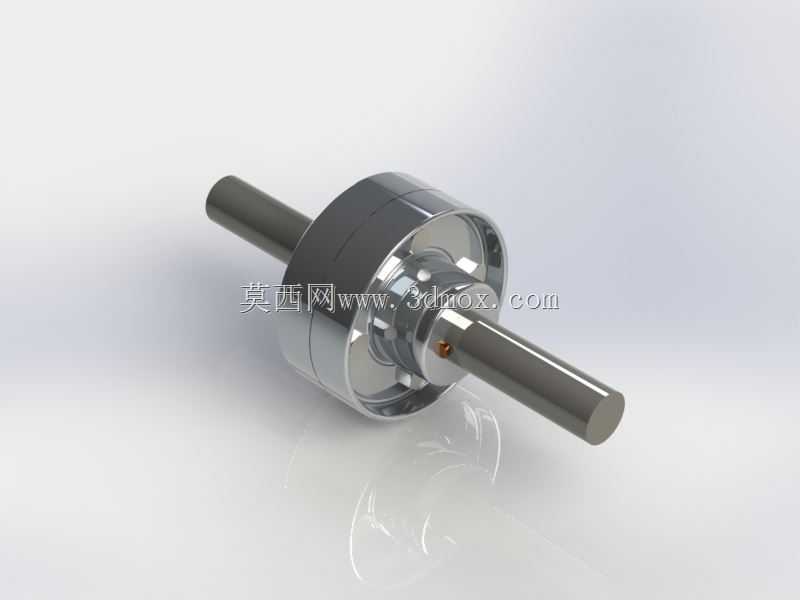

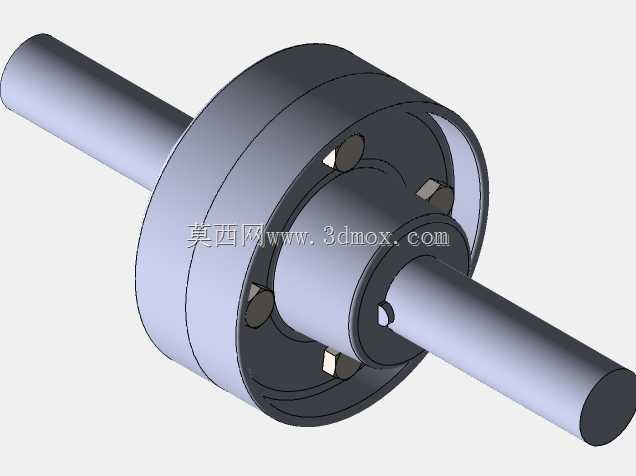

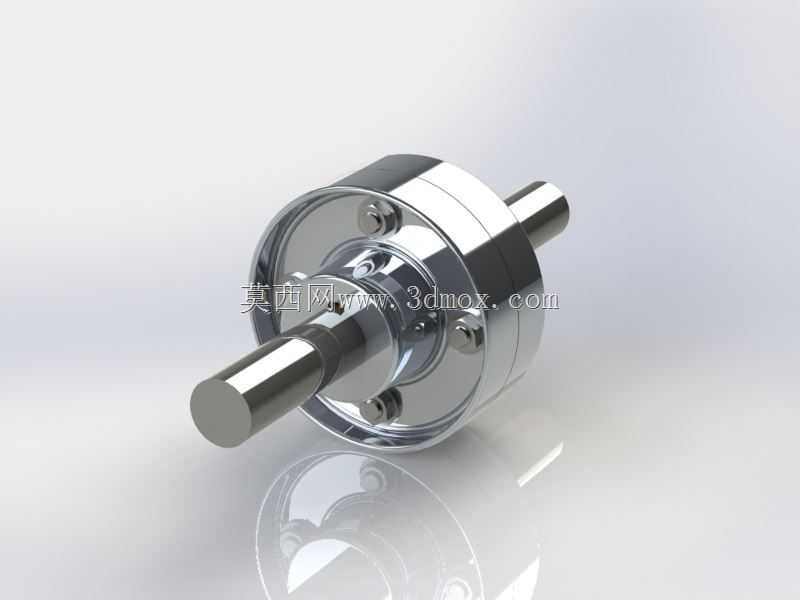

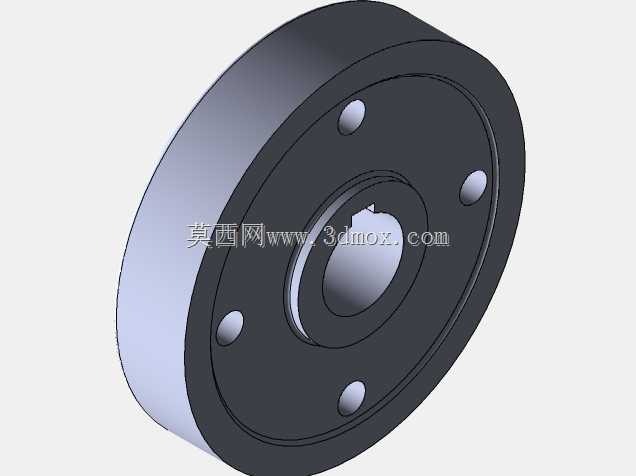

在常规工业传动场景中，这类刚性联轴器主要应用于两轴对中精度较高的动力传输工位，常见于小型输送线驱动端、精密试验台动力衔接、小型机床进给轴传动等对传动刚性要求较高的位置，无法补偿两轴间的径向、角向与轴向偏移，因此安装前必须完成两轴的同轴度校准，避免运行过程中产生额外的附加载荷，加剧轴系与支撑轴承的磨损。从结构设计来看，该联轴器采用套筒式刚性连接结构，主体为一体式轮毂结构，两端分别设置轴孔用于匹配对接轴，通过周向分布的紧定螺钉实现轴与联轴器的周向与轴向固定，这种结构的优势在于结构紧凑，转动惯量小，传动过程中无背隙，能够精准传递扭矩，适合转速稳定、载荷无大幅冲击的传动场景。设计过程中首先需要确认对接轴的轴径公差，轴孔通常采用H7级公差配合，保证轴装入后无明显晃动，同时紧定螺钉的安装位置需要避开轴上的键槽、台阶等结构，确保螺钉端面能够紧密抵靠在轴的外圆面上，部分工况下会在轴对应位置加工定位凹坑，进一步提升连接可靠性，避免负载变化时出现轴与联轴器的相对滑动。安装边界方面，这类联轴器的径向尺寸通常为对接轴径的2.5-3倍，轴向长度根据传递扭矩大小调整，安装时需要预留足够的径向操作空间用于拧紧紧定螺钉，两轴对接端需要伸入联轴器轴孔至指定深度，通常为轴孔深度的80%以上，保证足够的配合接触面积，避免应力集中导致轴孔变形。实际选型过程中，需要根据驱动端的额定扭矩、最高工作转速、轴径尺寸匹配对应规格的联轴器，刚性联轴器由于无缓冲补偿能力，不适合启动频繁、存在冲击载荷、两轴对中难以保证的工位，这类场景下需要选用带补偿能力的弹性联轴器。从建模细节来看，该模型还原了联轴器的主体轮毂、对接轴、周向紧定螺钉的完整结构，各配合面的尺寸关系符合常规机械设计规范，能够直接用于传动方案的装配干涉检查、安装空间模拟，也可作为机械设计教学中刚性传动件的结构展示样例，帮助设计人员理解刚性联轴器的连接原理与安装要求。
