双把手快速压紧工装夹具结构

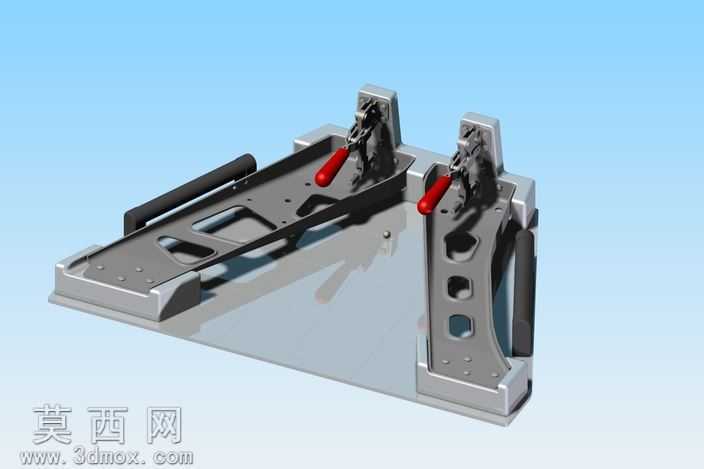

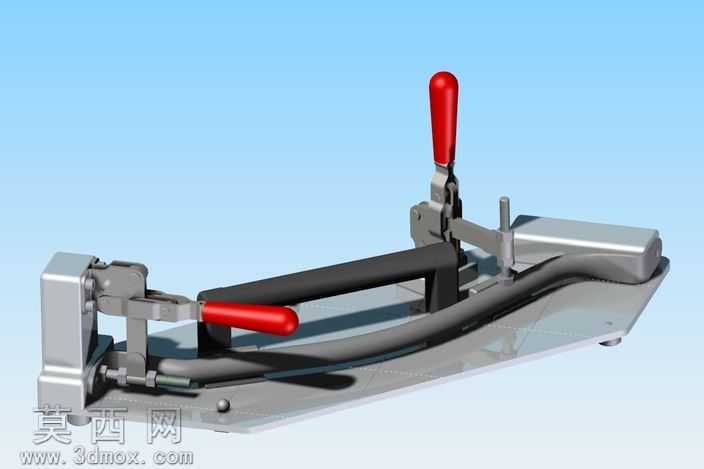

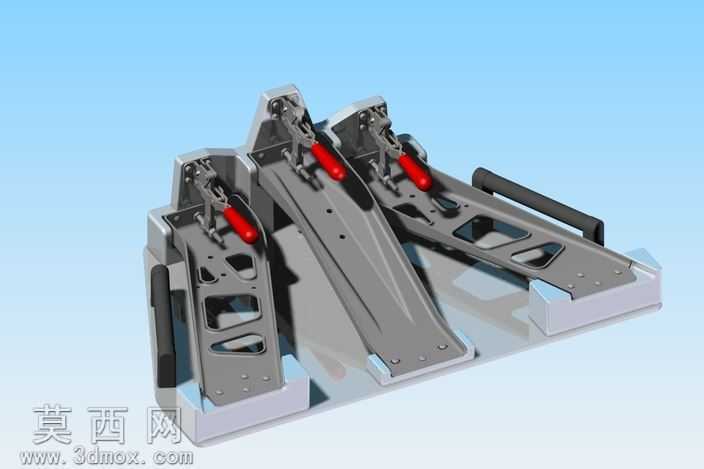

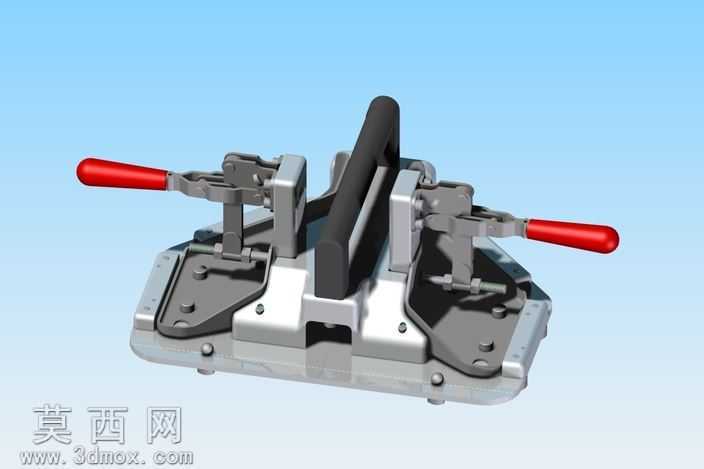

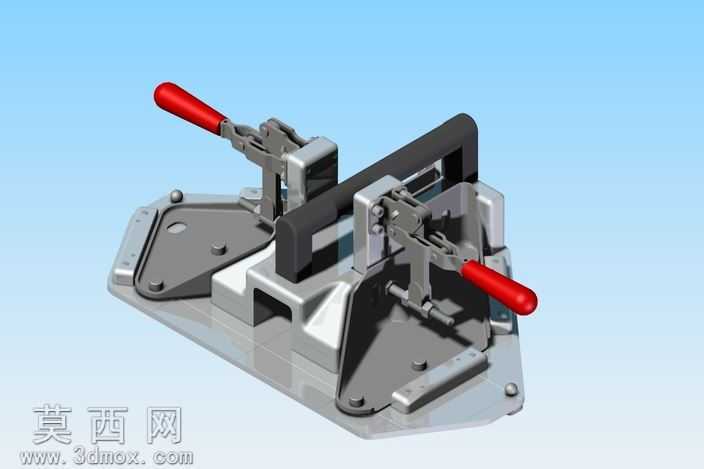

本作品为手动双工位快速压紧夹具的三维建模成果，建模过程中严格遵循机械加工工装的实际尺寸比例，对各部件的装配关系进行了精准还原。建模阶段首先完成底座基体的构建，采用铝合金材质的视觉表现，对底座上的安装孔位、定位槽、加强筋结构逐一进行特征绘制，确保底座的承重结构与安装适配性符合实际工装的使用要求。两侧的快速夹钳单元采用对称式布局设计，分别对夹钳的铰接转轴、压臂结构、红色绝缘操作手柄、压头接触块进行独立建模，还原了水平式快速夹钳的四连杆自锁结构，清晰展现夹钳在压紧状态下的死点自锁机械原理，保证夹具工作时的压紧稳定性。中间位置设置黑色握持提手结构，建模时对提手的圆弧过渡、安装固定座的连接结构做了细节处理，方便整套夹具的搬运与工位转移。渲染阶段采用浅蓝色渐变背景突出工装主体，金属部件分别赋予铸钢、阳极氧化铝、磨砂橡胶手柄三类不同的材质表现，通过光影调整清晰区分各部件的材质质感，压头位置的橡胶防滑垫、铰接位置的销轴、底座的固定螺栓等细小零件均做了精细化建模，没有出现特征缺失或结构错位的问题。整套模型的结构设计围绕快速装夹的使用需求展开，对称式双夹钳布局可同时对工件两侧进行压紧固定，避免单夹钳压紧导致的工件翘起、定位偏移问题，操作手柄的长度经过力学优化，可降低操作人员的压紧施力强度，提手的位置设置在夹具重心正上方，保证搬运时的平衡稳定性。模型完整还原了手动快速压紧夹具的全部机械结构，可用于工装设计参考、机械原理教学演示、非标工装方案展示等场景，各部件的装配约束完全符合实际机械装配逻辑，可直接用于生成工程图纸或进行运动仿真验证。
