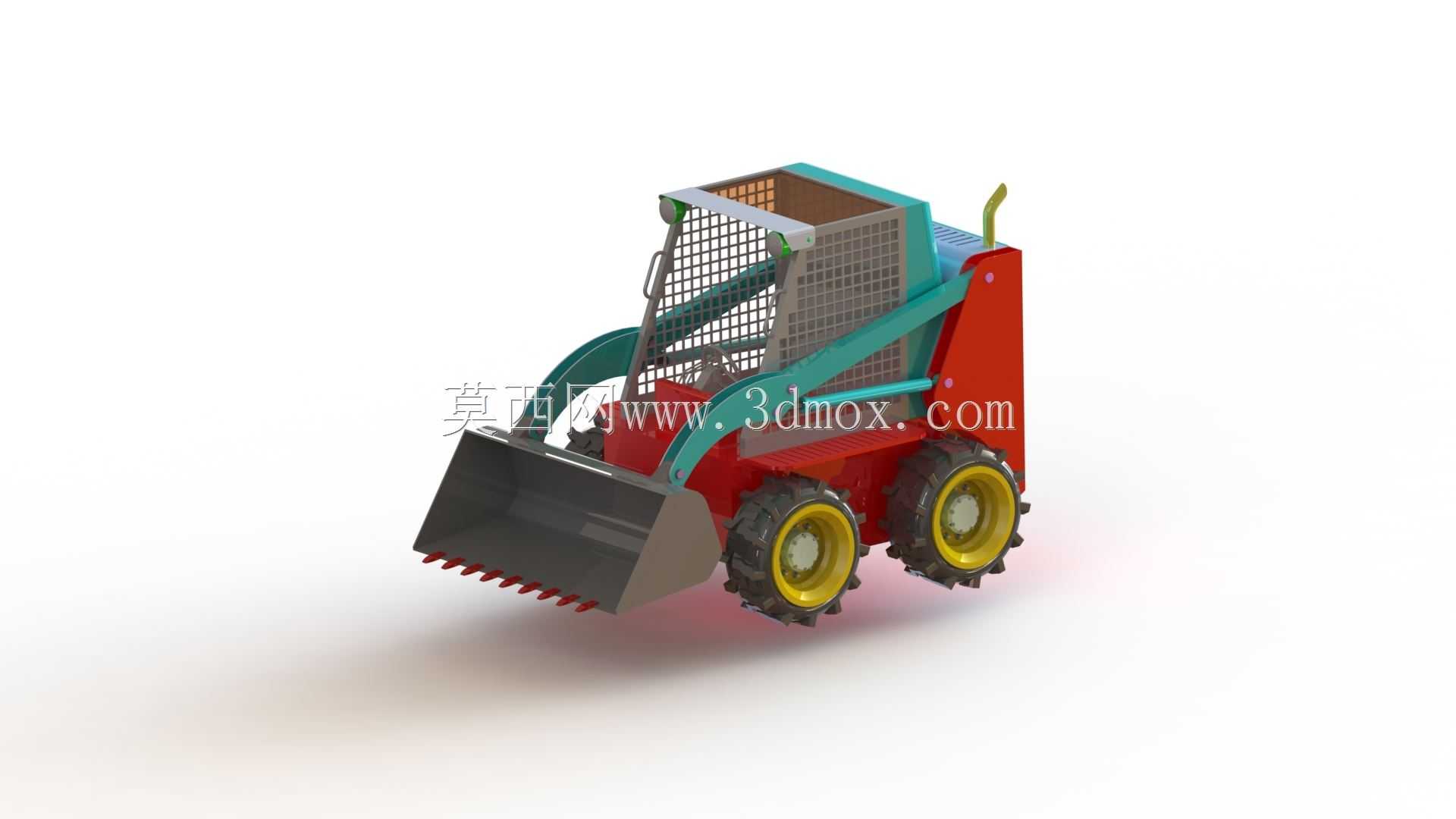

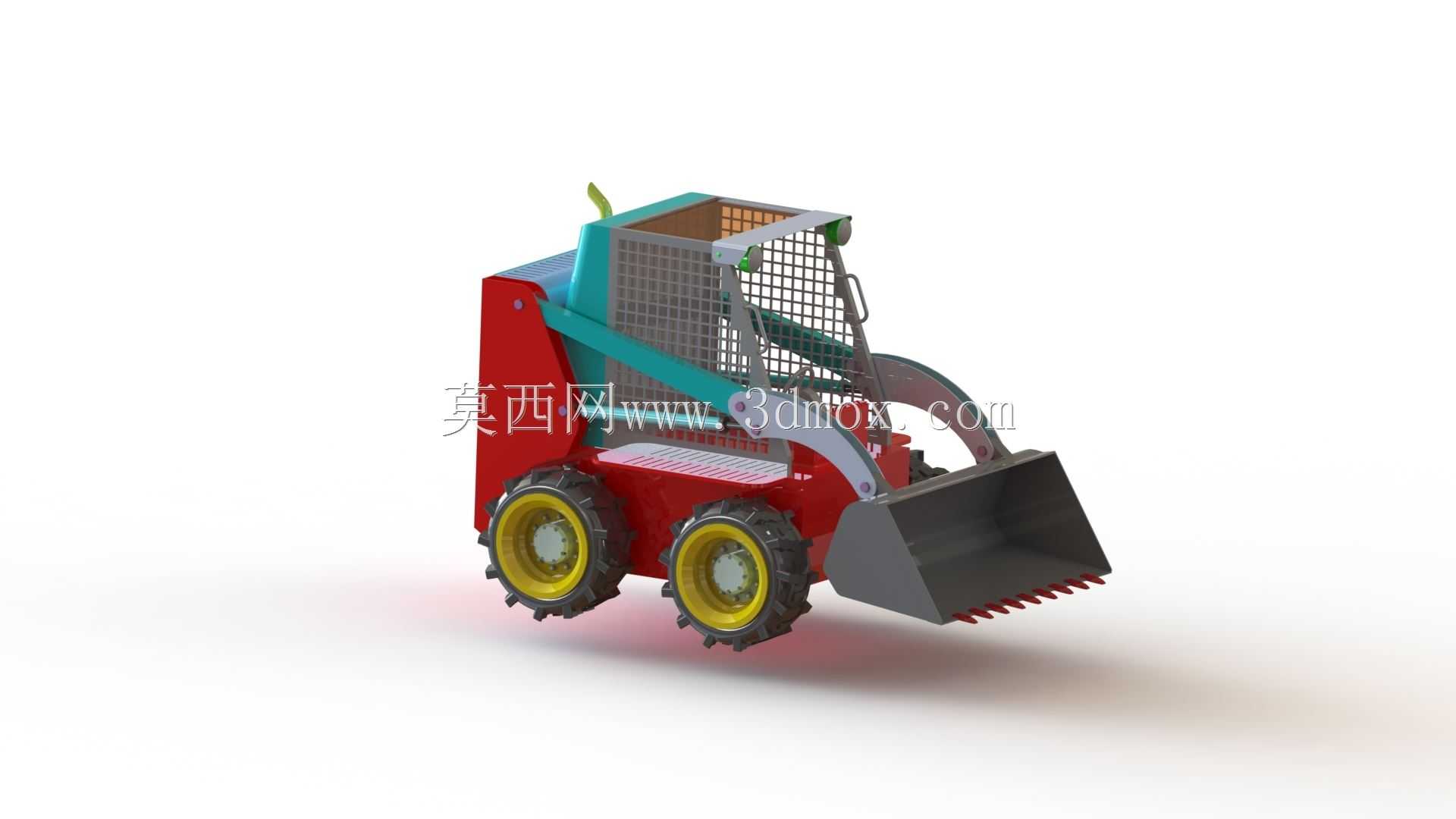

小型轮式滑移装载机三维结构设计

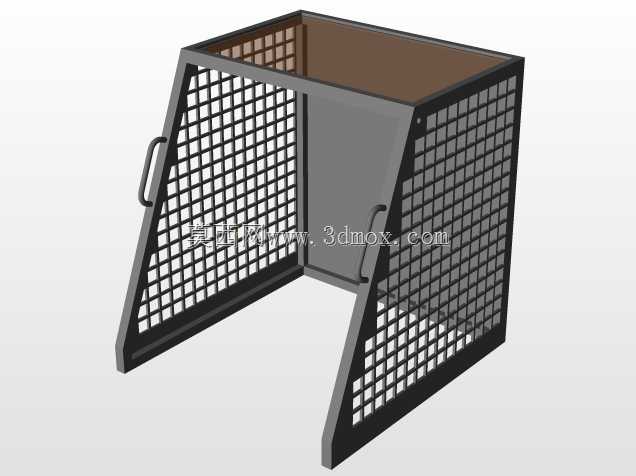

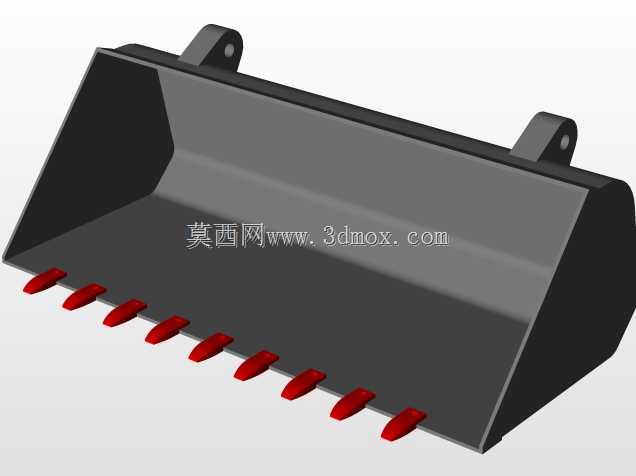

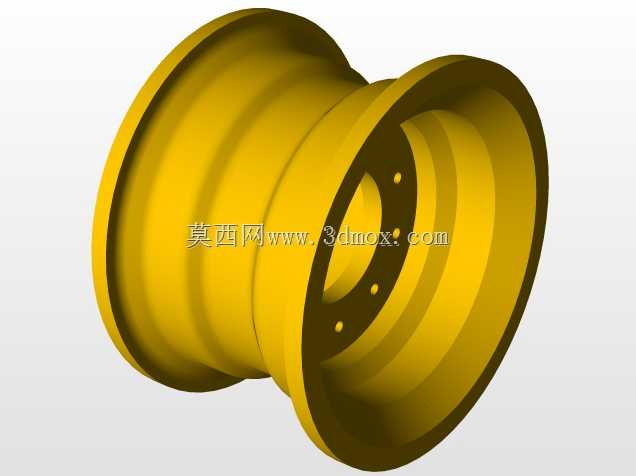

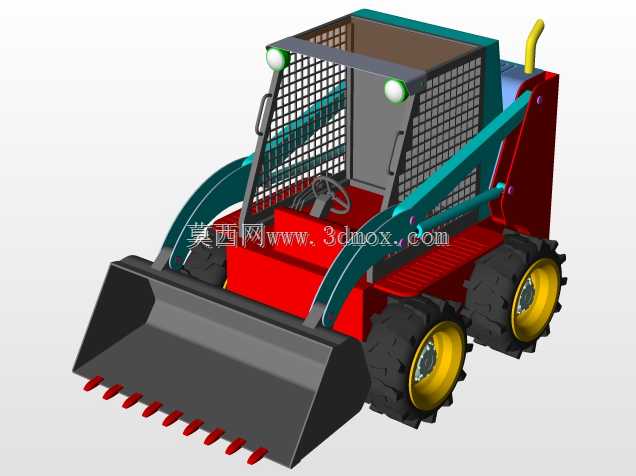

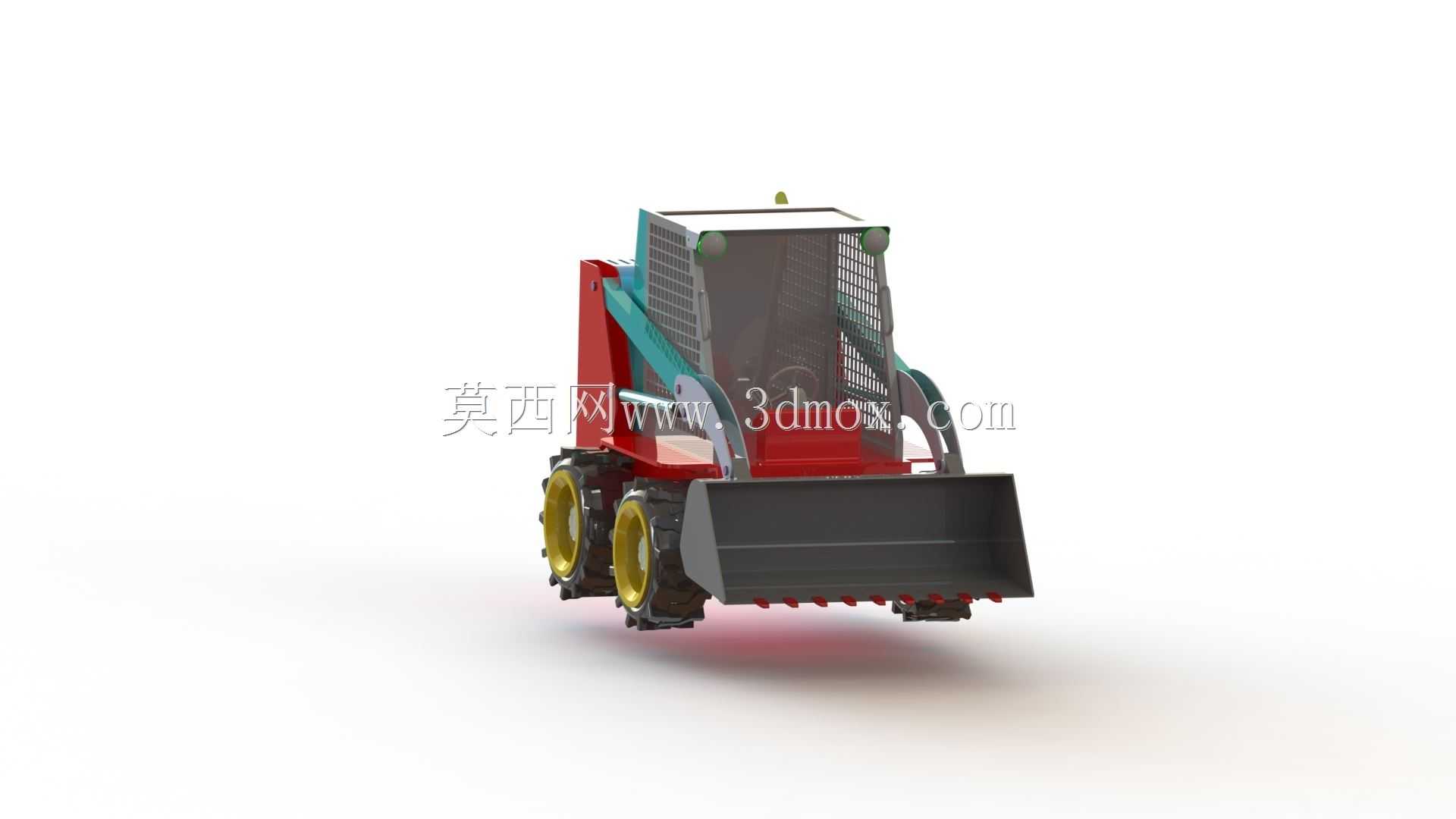

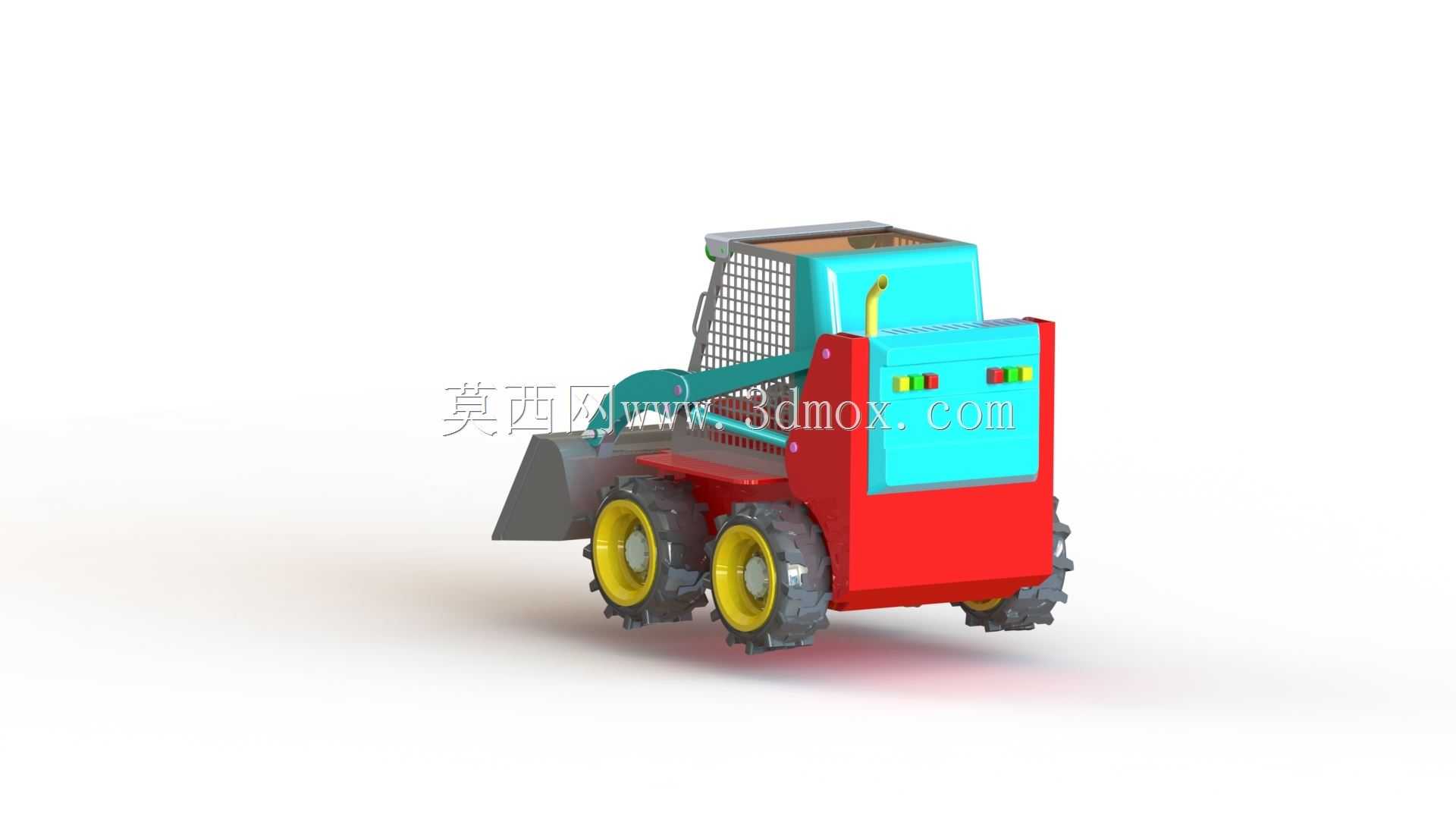

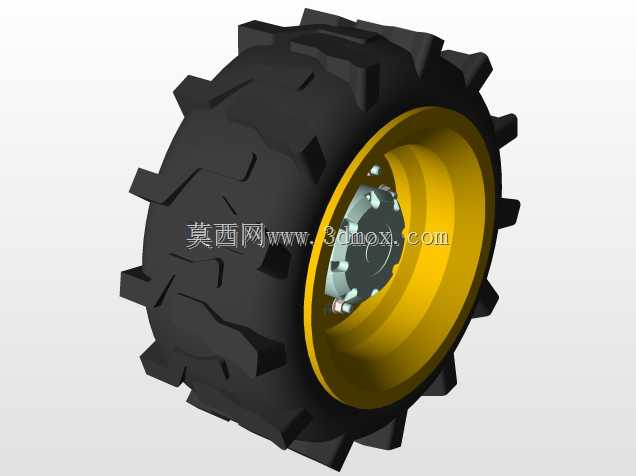

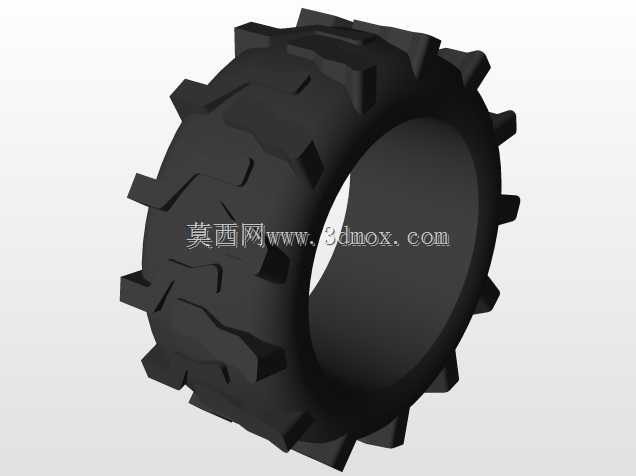

这款轮式滑移装载机的三维建模，完全围绕狭小场地作业的实际需求展开设计，区别于常规大中型装载机的布局逻辑，整机采用短轴距紧凑构型，所有结构件的排布都优先压缩整机外廓尺寸，确保设备能在狭窄巷道、厂房内部、市政人行道等常规装载设备无法进入的区域完成作业。从作业功能来看，前端工作装置采用通用快换接口设计，除了标配的铲斗结构可完成散料铲装、场地清渣、土方短距离转运作业外，更换适配属具后可完成破碎、清扫、钻孔、物料抓取等多类作业，适配市政维护、厂区运维、仓储装卸、小型土石方工程等多元场景。设计过程中重点考量了滑移转向的结构特性，左右轮组采用独立传动布局，通过两侧车轮的转速差实现原地转向，转向半径控制在极小范围内，甚至可实现零半径回转，这一特性让设备在局促空间内的机动灵活性远高于常规铰接转向装载机。整机外形的安装边界经过反复校核，驾驶室采用防落物防护网结构，既保证操作人员的作业视野，又能满足作业过程中的安全防护要求，动臂举升的轨迹经过运动仿真验证，不会与驾驶室、机身覆盖件发生运动干涉，铲斗的收斗角、卸料角参数完全匹配实际作业的物料安息角特性，避免举升过程中物料洒落。轮组采用宽基越野轮胎搭配深花纹胎面，接地比压控制在较低区间，可在松软泥地、铺装路面、碎石场地等不同地面条件下稳定行驶，不会对铺装路面造成过度损伤。机身内部的动力舱布局预留了足够的散热空间，液压管路的排布沿着机身内侧走线，既避免作业过程中管路被外物剐蹭损坏，也方便后期维护时的拆装检修。整机配重经过重心匹配计算，在满斗举升状态下依然能保持足够的纵向稳定性，不会发生前倾失稳的风险，覆盖件采用分块式设计，日常保养时可单独拆卸对应区域的护板，无需大面积拆解机身结构。
