卧式液压起重千斤顶结构设计

这款卧式液压千斤顶主要面向汽车维修、小型设备起重移位场景设计，是汽修门店、设备运维班组、私家车主应急换胎的常用起重工具，核心用途是通过液压传动原理，以较小的手动操作力实现数吨级重物的平稳顶升，为底盘检修、轮胎更换、设备底部维保作业提供安全可靠的操作空间。

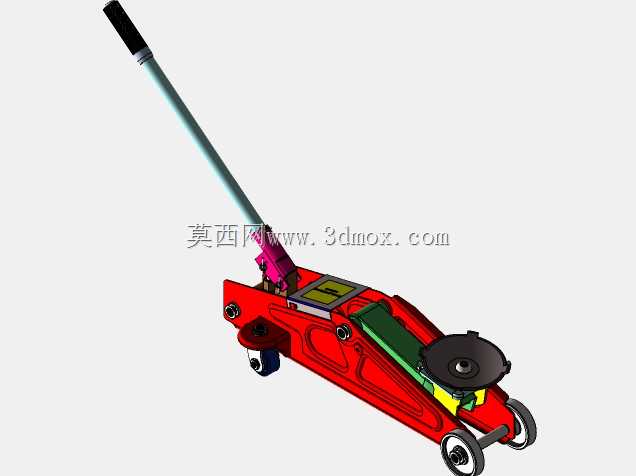

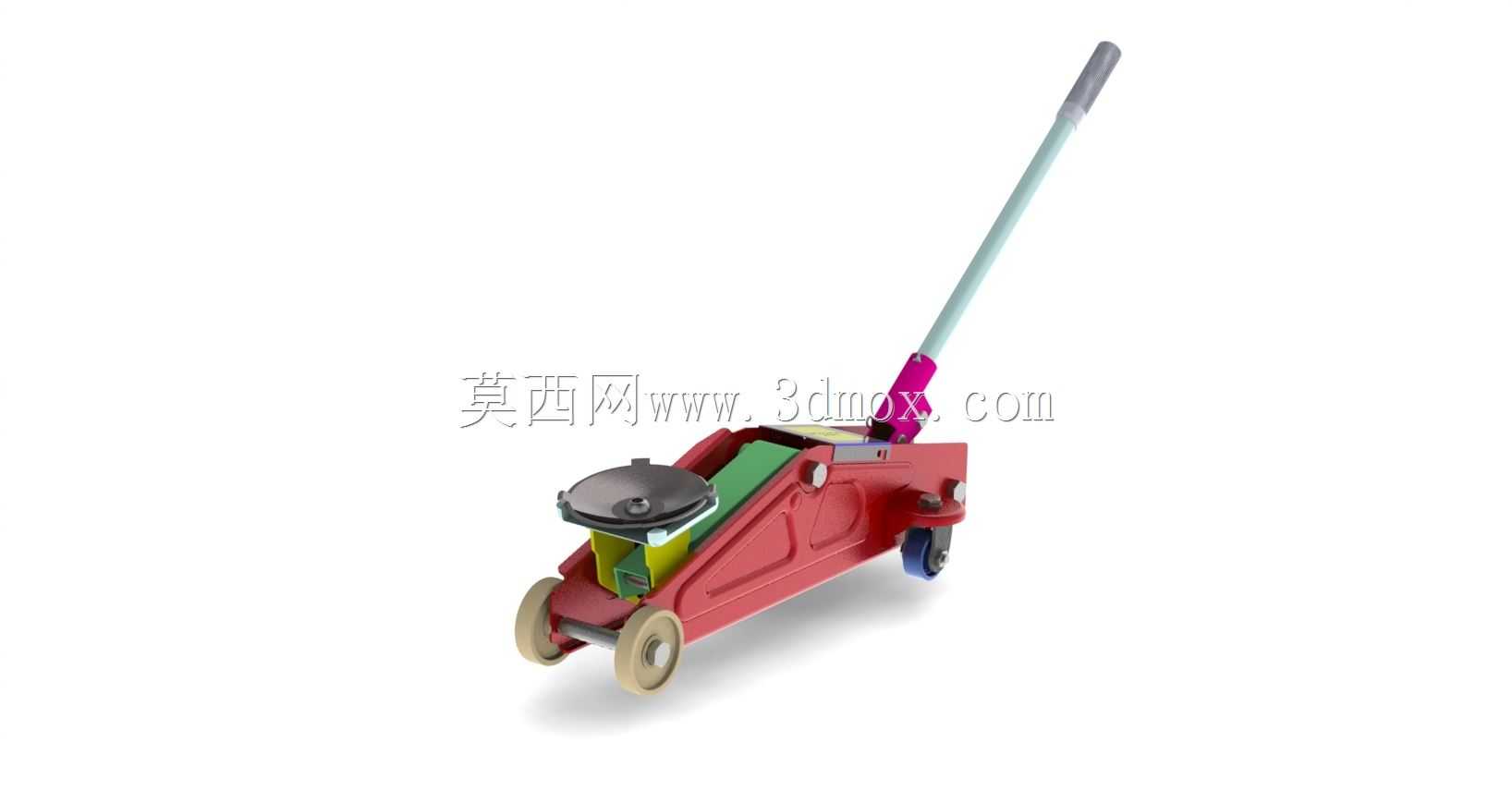

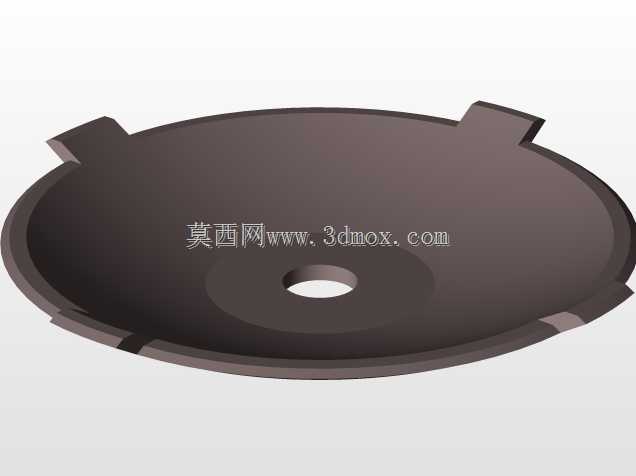

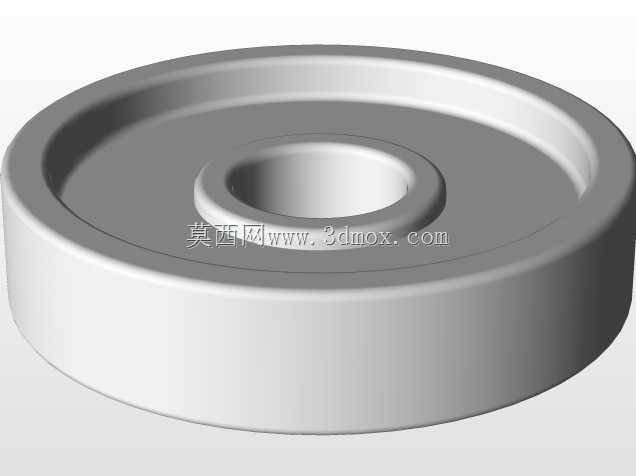

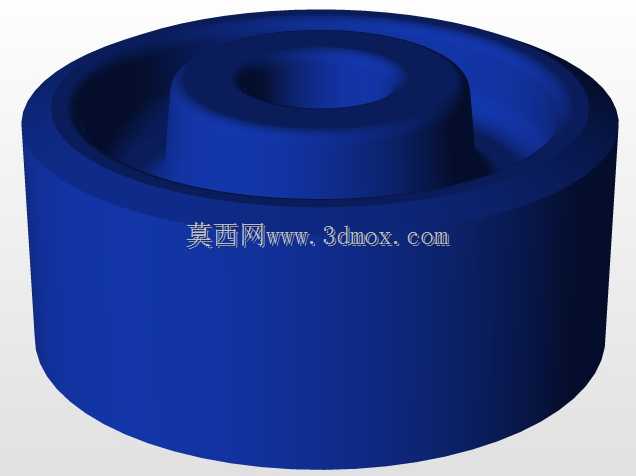

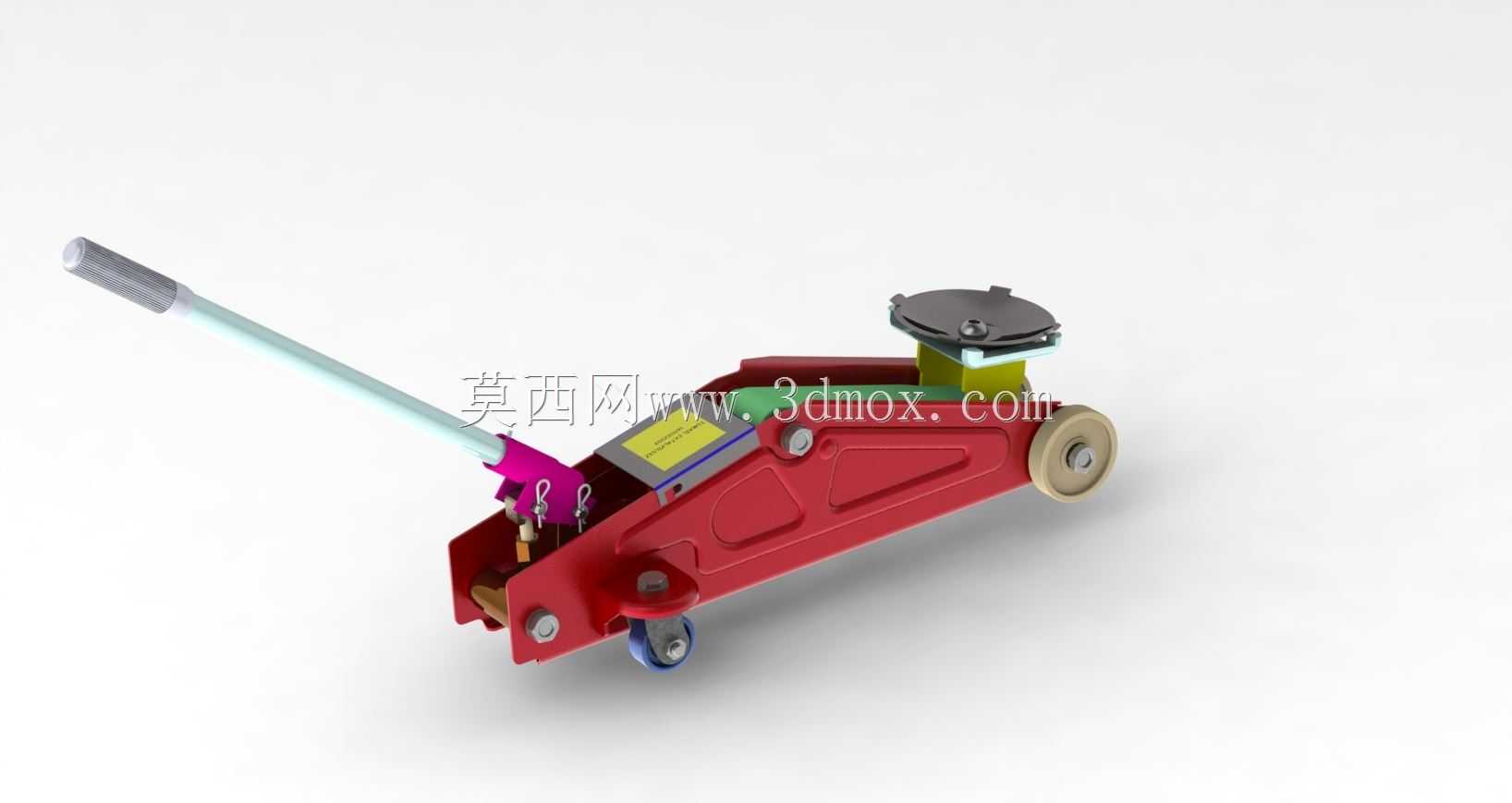

从功能特性来看，该卧式结构相比传统立式千斤顶具备更低的初始高度，能够适配家用轿车、城市SUV等底盘偏低的车型，无需额外垫高即可伸入车辆底盘指定顶升点位；长操作力臂的设计大幅降低了手动压杆的操作力度，普通操作人员无需借助额外加力杆即可完成额定载荷的顶升作业；前端万向脚轮搭配后侧定向滚轮的结构，让设备在承重状态下也能小范围调整位置，对准车辆底盘的加强筋顶升位，避免顶升过程中出现滑脱、偏移的安全隐患；设备自带的泄压阀采用渐进式开度设计，回落过程平稳可控，不会出现重物骤降的风险，顶升托盘采用带防滑纹路的圆盘结构，增大与车辆底盘接触面积的同时，避免金属硬接触刮伤底盘防护层。

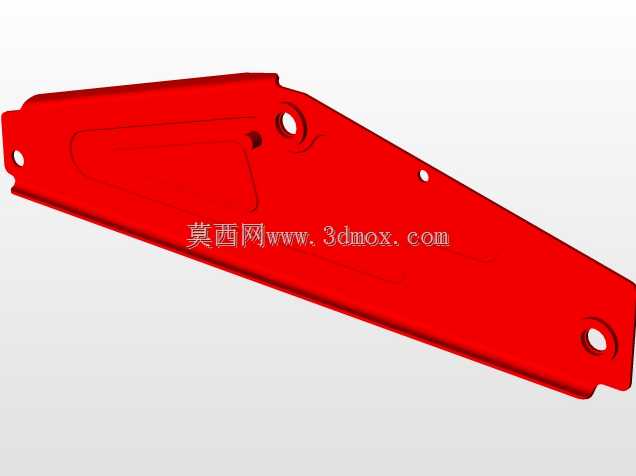

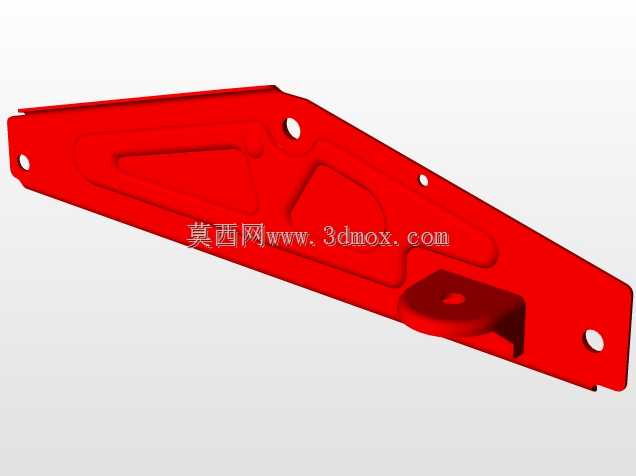

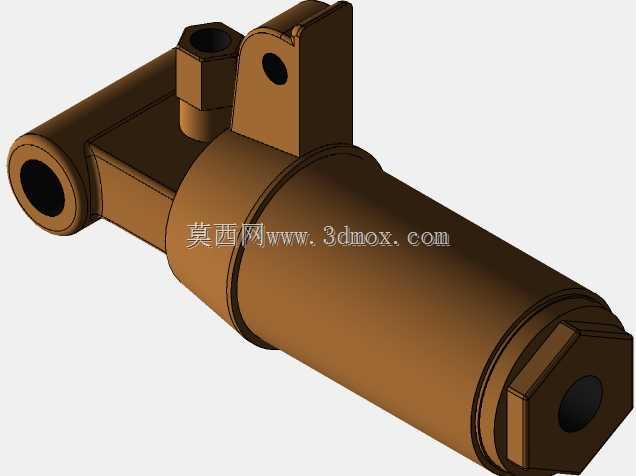

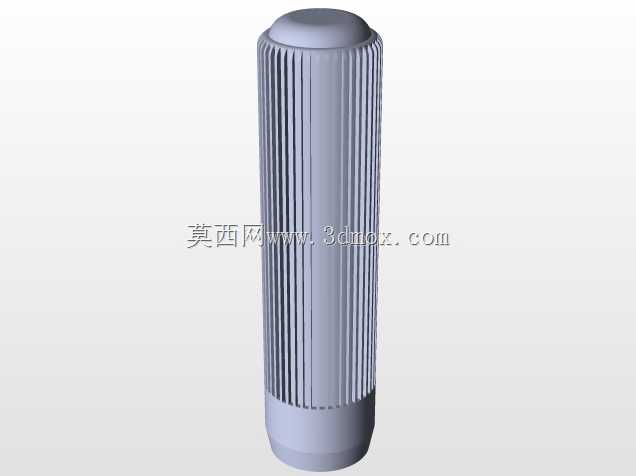

设计思路上，整体采用低重心卧式布局，将液压油缸、储油腔、泵体核心部件集成在冲压成型的主机身内部，既保证了整体结构的抗扭强度，又控制了整机自重，方便单人搬运转移；液压回路设计了过载保护结构，当顶升载荷超过额定值时会自动泄压，避免超负载使用造成设备损坏甚至安全事故；操作杆采用分段式可拆卸设计，闲置状态下可以拆下收纳，减少设备存放占用的空间，操作杆与泵体的连接位采用万向铰接结构，操作人员可以根据作业空间调整压杆的操作角度，在狭窄的车库、地坑作业场景下也能顺畅完成压杆操作。

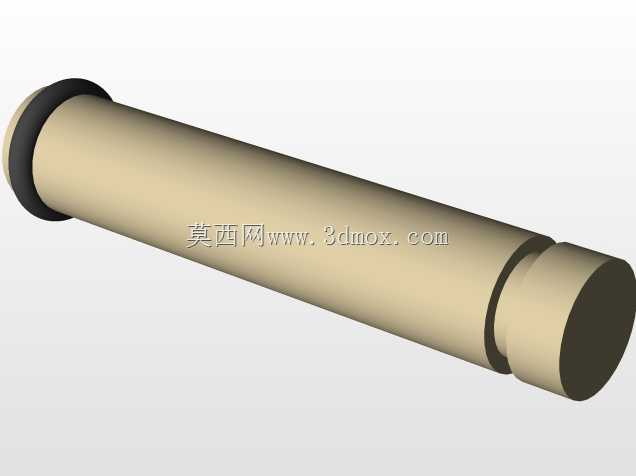

从安装与使用边界来看，该设备的最低伸入高度适配市面绝大多数家用车型的底盘间隙，最大顶升高度能够满足轮胎完全离地、底盘部件拆装的空间需求；使用时需注意将设备放置在坚硬平整的地面，若在松软地面使用需搭配硬质垫板扩大受力面积，避免承重过程中设备下陷；顶升点位必须对准车辆底盘指定的承重加强位置，禁止在塑料护板、油底壳等非承重位置顶升，顶升到位后必须搭配安全支架做刚性支撑，禁止单纯依靠千斤顶长时间承重开展作业，设备日常存放需保持活塞杆表面清洁，避免泥沙进入油封造成液压泄漏，定期检查液压油位与油封密封状态，保证设备始终处于可靠的工作状态。
