带摆臂舵机式伺服执行机构结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259590
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计
  • 带摆臂舵机式伺服执行机构结构设计

这款带摆臂的伺服执行单元,常被用于小型自动化设备的角度位移动作输出端,在桌面级机械臂关节、航模舵面控制、小型物料分拣拨料机构、智能门锁锁舌驱动、机器人竞赛项目的动作执行端都有广泛适配场景。不同于大功率工业伺服的法兰输出结构,这款产品采用顶部摆臂直连输出的设计,输出端直接集成带多组安装孔的一字摆臂,摆臂上沿长度方向排布的等距安装孔,可适配不同连杆铰接点的位置需求,无需额外加工转接件就能完成与从动连杆的连接,大幅缩减机构组装的调试周期。

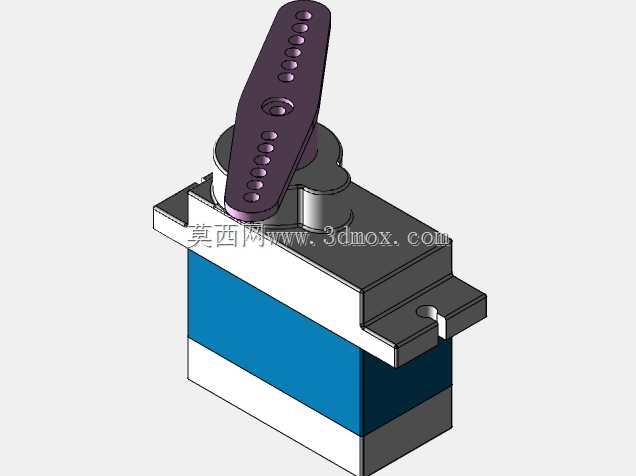

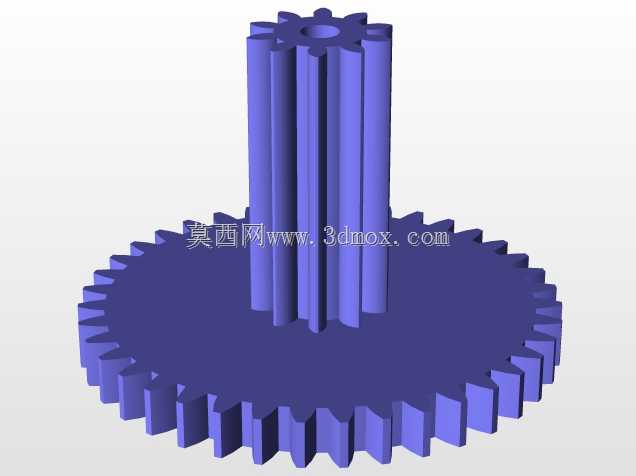

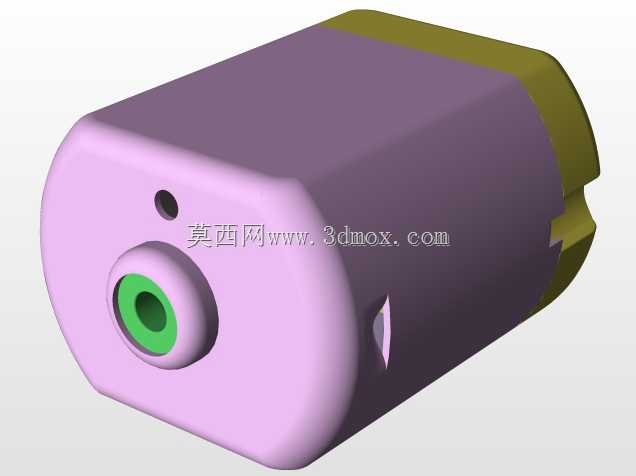

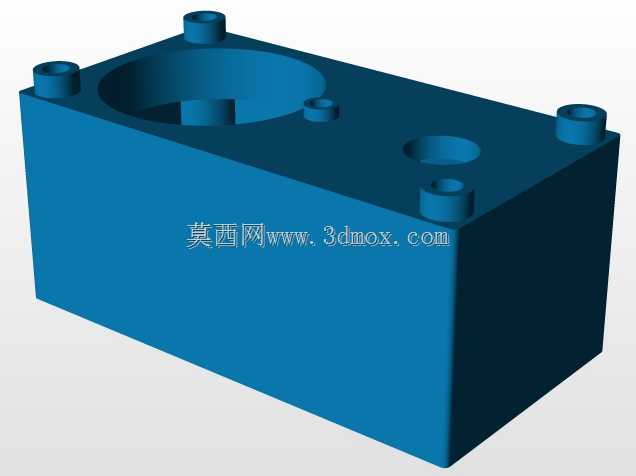

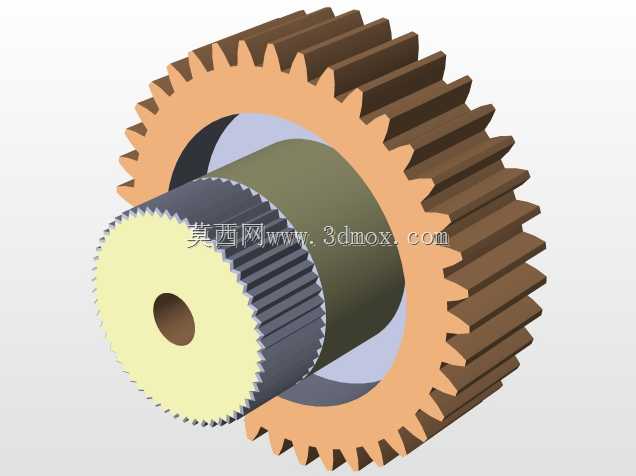

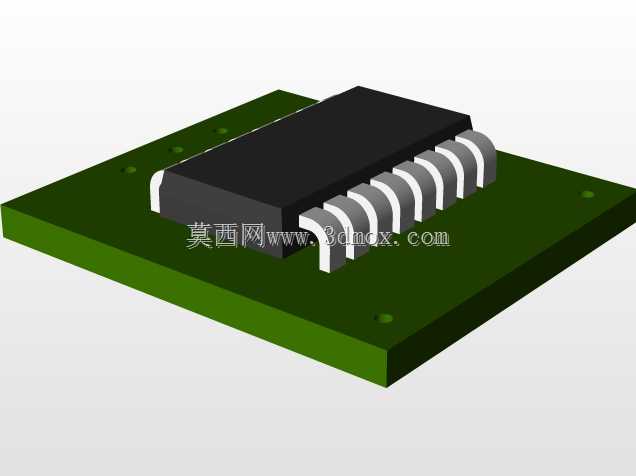

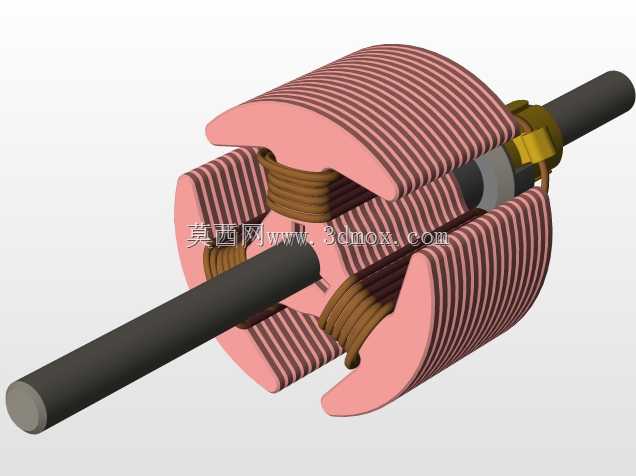

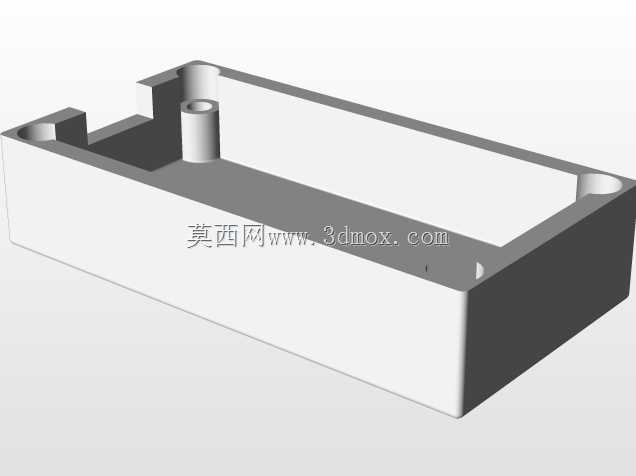

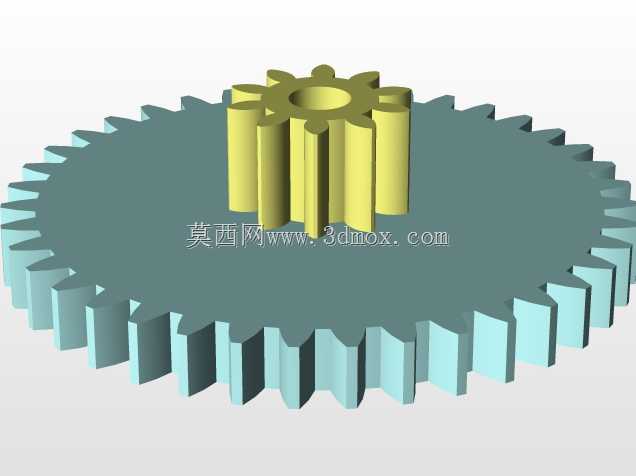

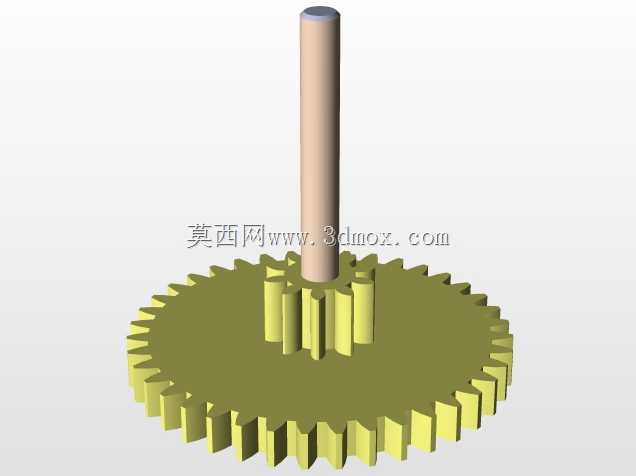

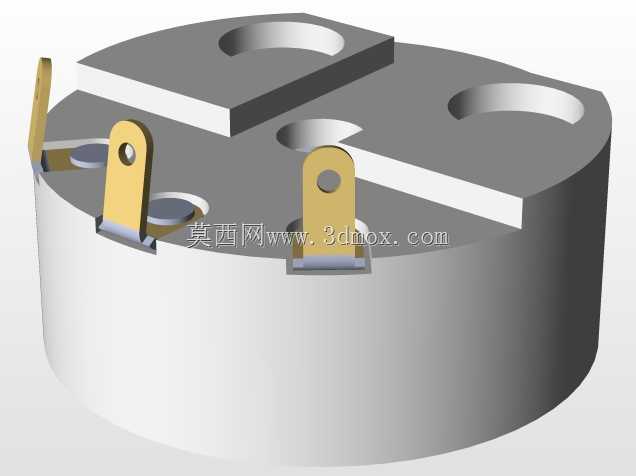

从结构设计逻辑来看,主体采用分层堆叠的布局,底部为驱动与控制电路集成舱段,中段为减速齿轮组容纳腔,顶部为输出轴定位端,侧边伸出的带孔安装耳是核心安装定位边界,两个安装耳上的定位孔中心距、安装面平面度都做了公差约束,安装时可通过M2或M2.5规格的紧固件直接固定在设备基板上,无需额外设计定制安装支架。主体侧面的蓝白配色区域为壳体包覆层,采用工程塑料材质注塑成型,既可以减轻整体自重,也能为内部减速齿轮组、控制电路板提供防尘防护,避免车间浮尘、细小碎屑进入齿轮啮合区造成卡滞。

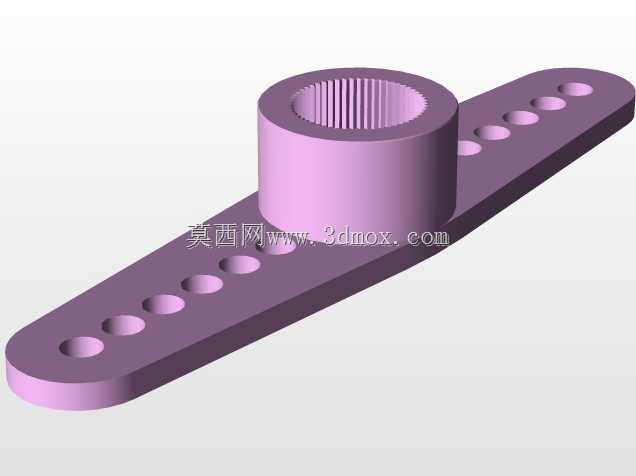

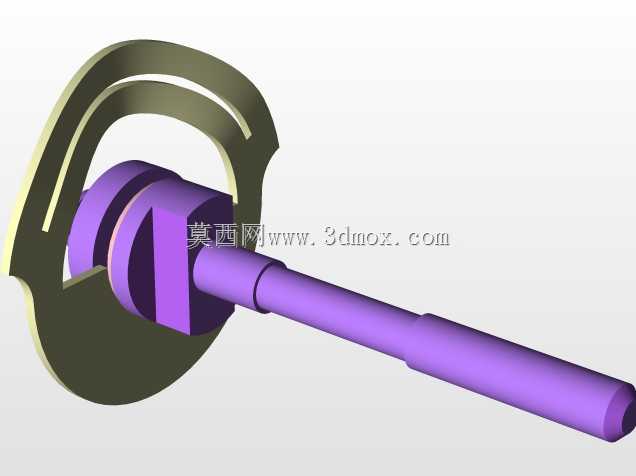

输出摆臂的设计充分考虑了小空间内的传动需求,摆臂根部与输出轴采用D型轴孔配合,可传递更大的输出扭矩,避免频繁正反转时出现摆臂与输出轴打滑的问题;摆臂上的安装孔做了沉头设计,紧固件安装后不会突出摆臂表面,避免动作过程中与周边结构件发生运动干涉。在实际选型适配时,需要重点关注输出轴中心到安装底面的高度尺寸,以及摆臂摆动的极限角度对应的空间扫掠范围,预留足够的安全间隙,避免摆臂动作时触碰周边的线束、传感器等元件。这类小型伺服执行单元的输出扭矩足以驱动1kg以内的负载做0-180度范围内的角度摆动,响应速度快,位置重复精度高,非常适合对安装空间、自重有严格限制的小型自动化装备场景,在做三维结构布局时,可以直接调用该模型完成整机的干涉检查,提前验证摆臂动作路径与周边结构的兼容性,减少实物组装阶段的改模工作量。
