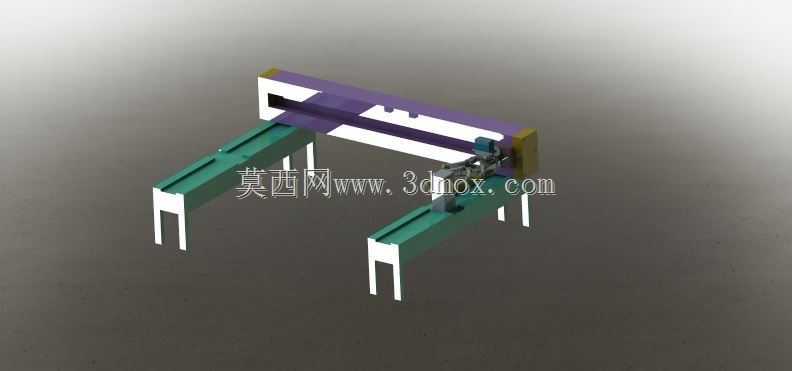

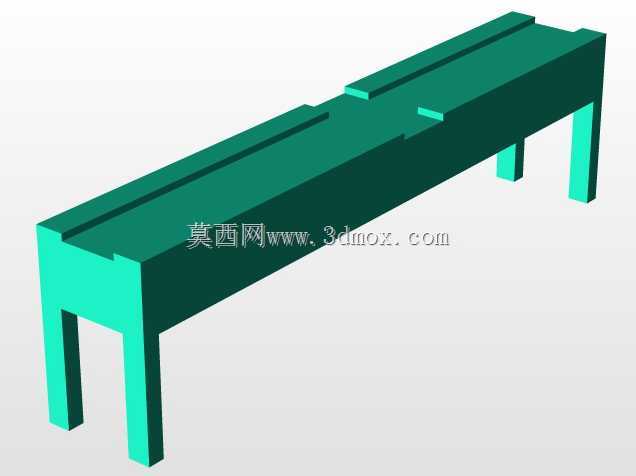

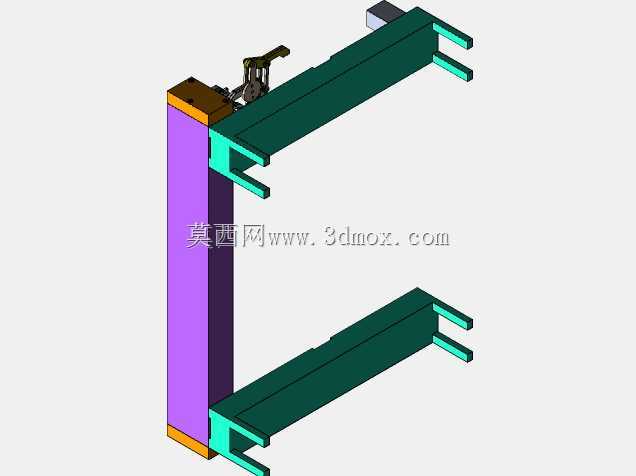

在离散制造的车间产线布局中,不同工序的加工工位往往存在高度差、水平间距,或是需要跨越辅助设备、人行通道完成工件流转,这类场景下常规的皮带线、滚筒线无法实现跨区域的工件转移,尤其是需要在两条平行布置的独立输送线之间完成工件的夹取、平移、放料动作时,这套跨带移载夹持机构就能发挥核心作用。从结构组成来看,整套装置分为横跨布置的主梁支撑段、两侧的承接输送段、可沿主梁横向移动的夹持执行单元三个核心部分。两侧的承接输送段采用窄型带式支撑结构,支腿高度可根据对接产线的实际高度做适配调整,支腿底部预留安装固定板,可通过膨胀螺栓与车间地面固定,也可搭配脚轮做成可移动式的临时转接工位,适配小批量多品种的柔性产线快速换线需求。

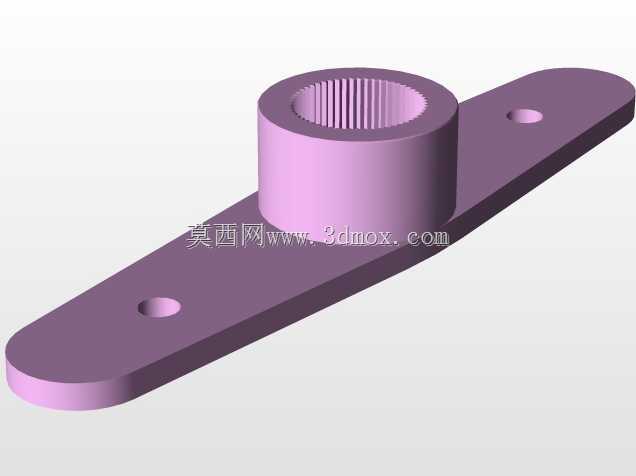

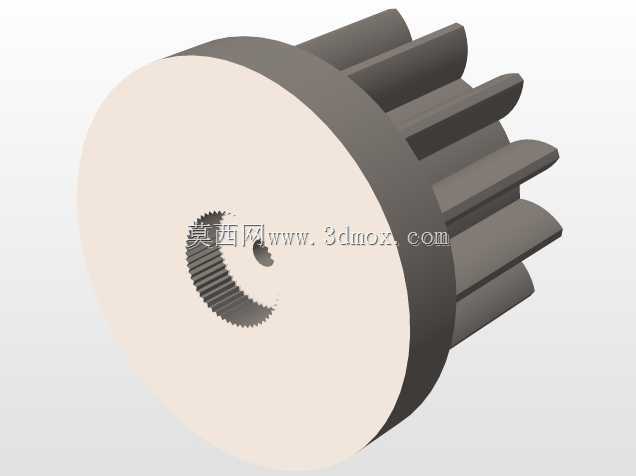

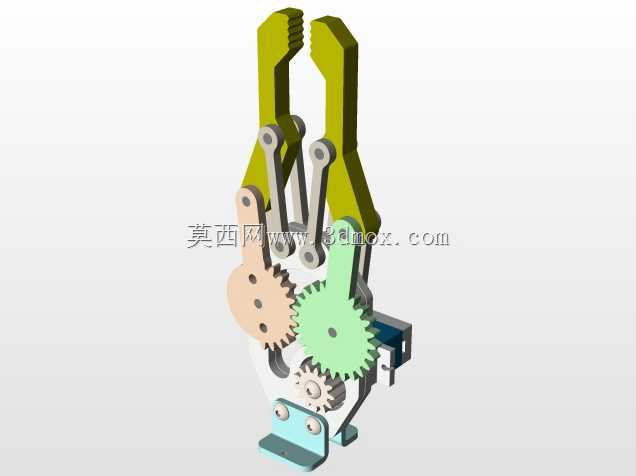

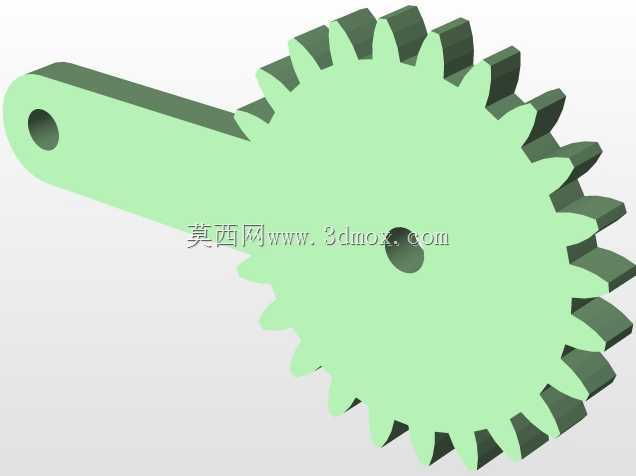

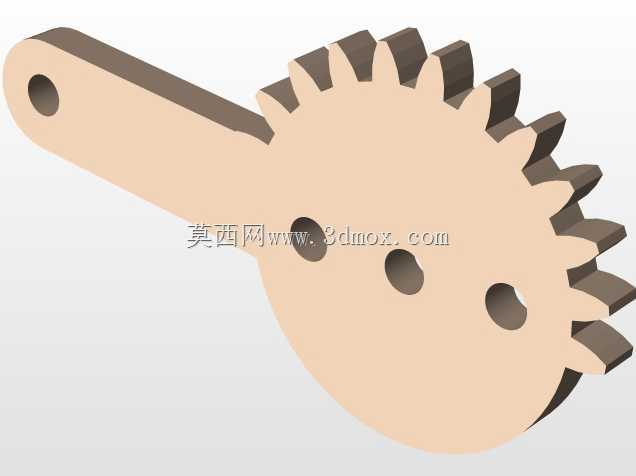

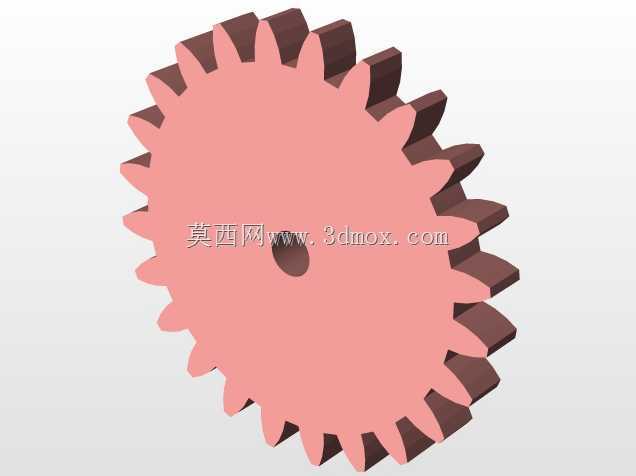

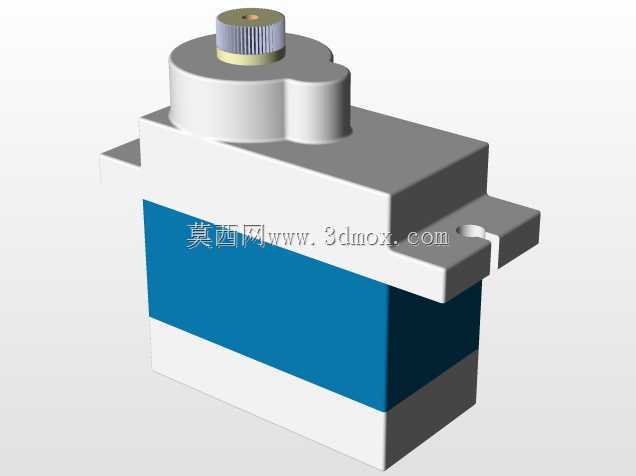

主梁部分采用矩形截面的型材拼接结构,内部集成直线导向轨与同步传动带,为夹持单元的横向移动提供精准的导向与动力传输,主梁两端的端座做了封边处理,既可以防止内部传动结构积灰,也能作为移动单元的硬限位,避免行程超限出现机构脱轨的问题。夹持执行单元搭载在主梁的移动滑座上,自带垂直方向的升降行程与夹爪开合动作,夹爪的夹持面做了防滑纹理处理,可根据待转运工件的外形更换适配的夹爪垫块,无论是规则的盒状工件、板类零件,还是小型的轴类组件,都能通过调整夹持力与夹爪形式实现稳定抓取。实际运行逻辑上,当一侧输送线的工件到达待取料位置时,位置检测元件触发信号,夹持单元移动到该侧输送线上方,下降到设定高度后夹爪闭合夹紧工件,随后提升到安全高度,
沿主梁横向移动到另一侧输送线的放料位置上方,下降后松开夹爪将工件放置到承接面上,随后复位等待下一次循环,整个动作流程可与前后端的产线信号联动,不需要人工介入即可完成跨线转运。设计过程中重点考量了移动过程的平稳性,夹持单元的重心始终落在主梁导向轨的支撑范围内,避免偏载导致的导向件磨损加快,同时传动部分选用同步带传动而非气缸直推,一方面可以根据实际工位间距调整移动行程,不需要额外定制气缸长度,另一方面移动速度可通过驱动参数平滑调整,启动和停止阶段做加减速处理,避免工件在移载过程中因为惯性出现移位、掉落的问题。安装边界方面,整套装置的总宽度由两侧输送线的中心距决定,常规适配的跨距范围在1米到3米之间,
主梁的安装高度比两侧承接输送线的工作面高出400毫米左右,预留出足够的工件升降空间,不会和输送线上的 taller 工件、工装治具产生运动干涉。两侧承接段的长度可根据前后端产线的对接需求调整,单段长度最小可做到300毫米,最长可延伸至1米,满足不同节拍下的工件缓存需求。在3C电子组装、小型汽配零件加工、食品外包装流转这类轻型工件输送场景中,这类跨工位移载夹持装置可以替代传统的人工转运,或是多段输送线拼接的复杂结构,减少产线的占地面积,同时降低工件转运过程中的磕碰损伤概率。夹爪的夹持力设置了可调范围,针对薄壁类易变形工件可降低夹持气压,针对较重的金属工件可提升夹持力保证抓取可靠性,整个机构的所有运动副都预留了润滑注油点,日常维护只需要定期给导向轨、传动轮加注润滑脂即可,不需要复杂的拆解保养。另外在结构设计时,所有的外露线缆都采用拖链收纳,沿主梁侧面布置,不会在设备运行过程中出现线缆缠绕、拉扯的问题,电气元件的安装位置都做了防水防尘处理,适配车间内的多粉尘、少量切削液飞溅的工况环境。
