分体式空调室外机暖通换热设备结构

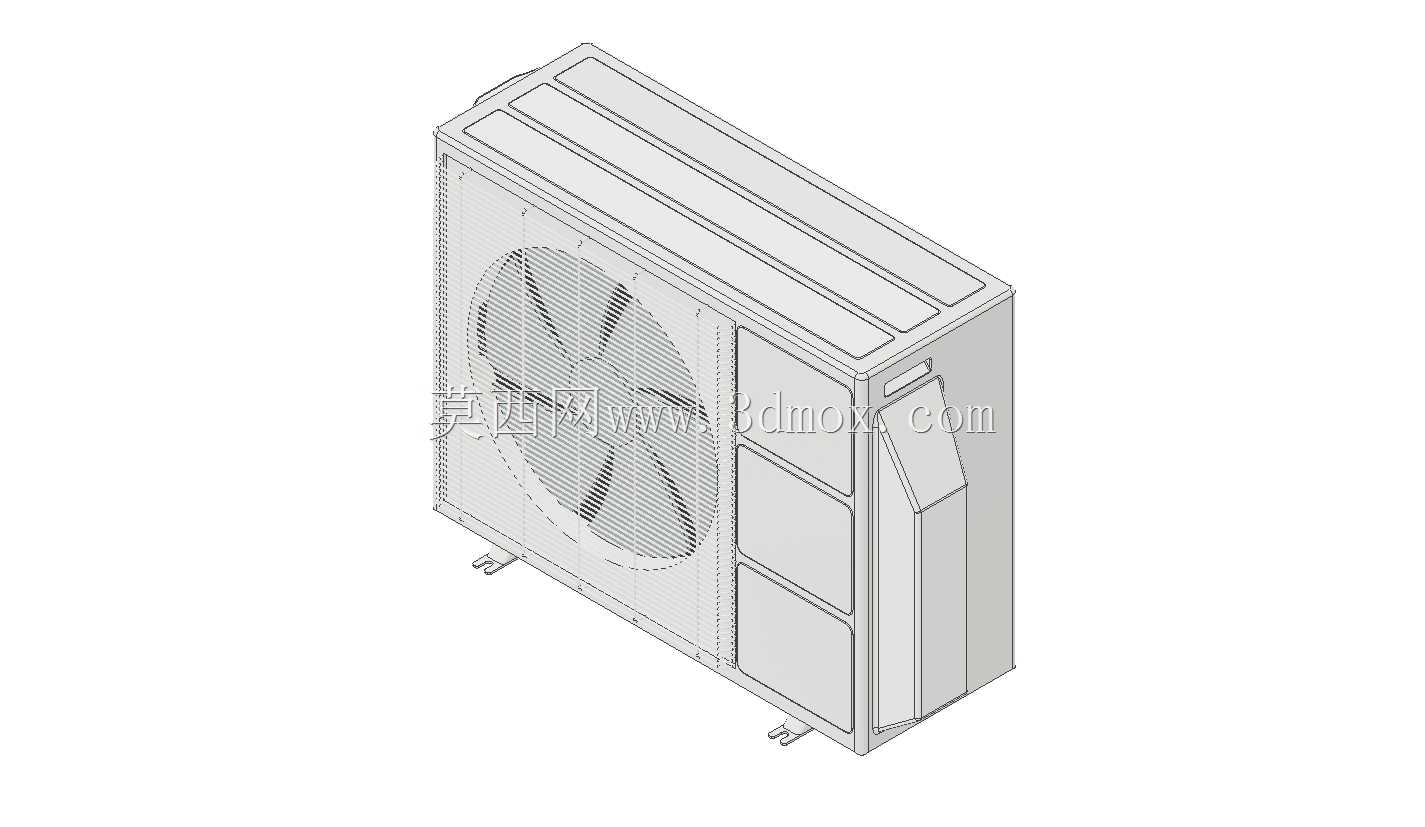

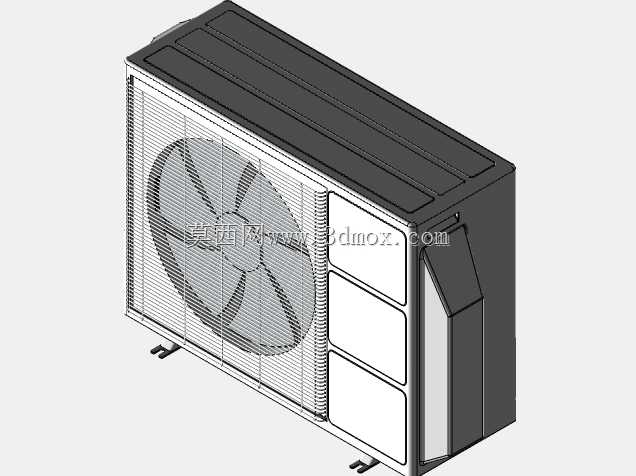

在民用住宅、商用楼宇的暖通系统布设场景中，这类室外侧换热单元是整套分体式空调系统完成热交换循环的核心承载部件，直接决定整套制冷制热系统的运行效率与长期稳定性。从结构设计逻辑来看，该设备整体采用长方体立式布局，外壳采用钣金折弯拼接结构，侧面预留大尺寸轴流风扇通风区域，通过金属防护网隔离扇叶与外部空间，既保证通风换热的气流通畅，又能避免异物侵入扇叶运行区域造成设备损坏。设备内部集成了压缩机、换热盘管、节流组件、电控接线模块等核心部件，外壳上的分区盖板对应不同内部模块的检修位置，日常运维时无需拆解整体外壳，仅需拆卸对应区域盖板即可完成部件检修、冷媒加注等操作。安装边界方面，设备底部预留了两个带安装孔的固定支脚，可直接匹配常规室外安装支架的孔位，支脚与壳体之间做了加强筋结构，能承受设备整体自重以及室外大风工况下的载荷，避免长期运行出现支脚变形、设备移位的问题。设备侧面预留了冷媒管与冷凝水管的接入口位置，管线接入后可通过盖板上的预留缺口引出，兼顾密封防护与管线布设的便利性。从功能特性来看，轴流风扇采用大直径低转速设计，运行时可带动大流量空气横向穿过换热盘管，将盘管内冷媒携带的热量（制冷工况）或冷量（制热工况）快速散发到外部空气中，配合外壳顶部的导流格栅，可引导出风方向向上倾斜，避免出风直吹墙面或相邻设备造成换热效率衰减。设备外壳的钣金边缘均做了折边钝化处理，既可以提升壳体整体结构刚度，减少运行时的钣金共振噪音，也能避免安装、运维过程中锋利边缘划伤操作人员。在三维建模过程中，该模型完整还原了设备的外部装配关系、各盖板的拼接缝隙、支脚的安装尺寸、通风网罩的网格结构，可直接用于暖通系统布设的碰撞检查、室外机位的空间预留校核，也可作为楼宇BIM建模中的暖通设备族库构件使用，帮助设计人员在方案阶段就精准核算设备安装所需的空间尺寸、检修操作预留距离，避免后期施工出现机位空间不足、管线干涉等实际工程问题。
