桌面倾斜式小型送风风扇结构设计

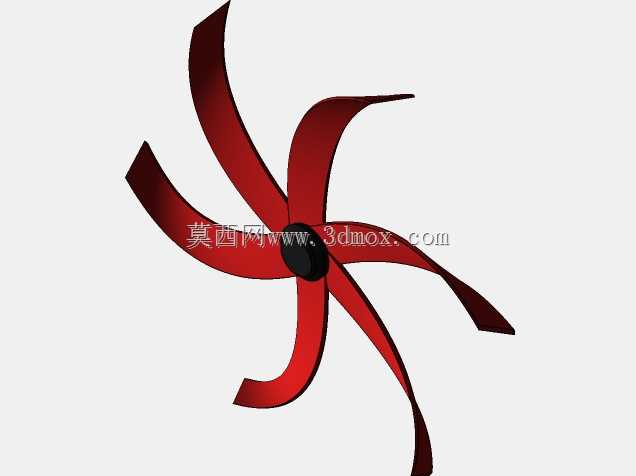

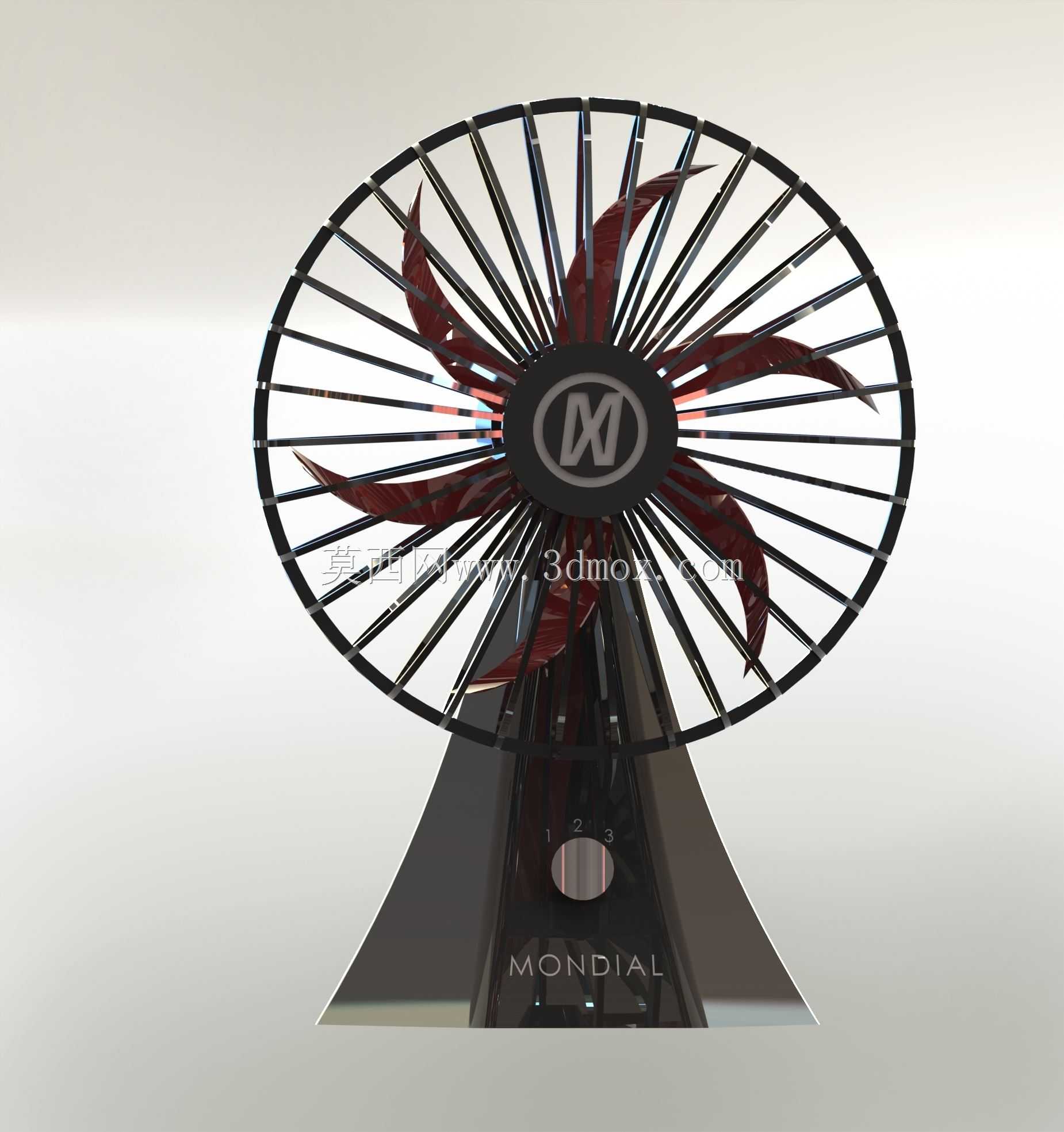

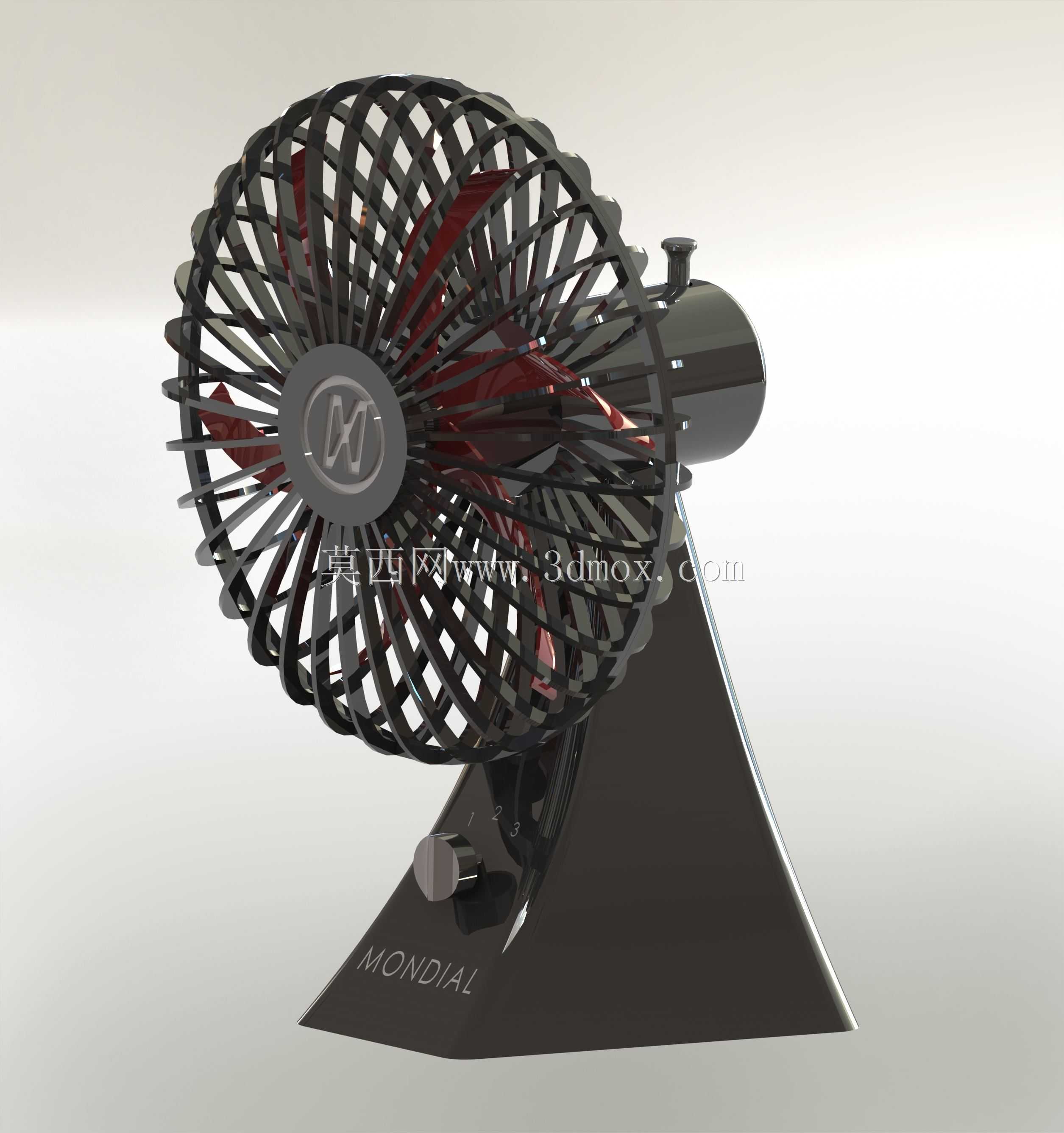

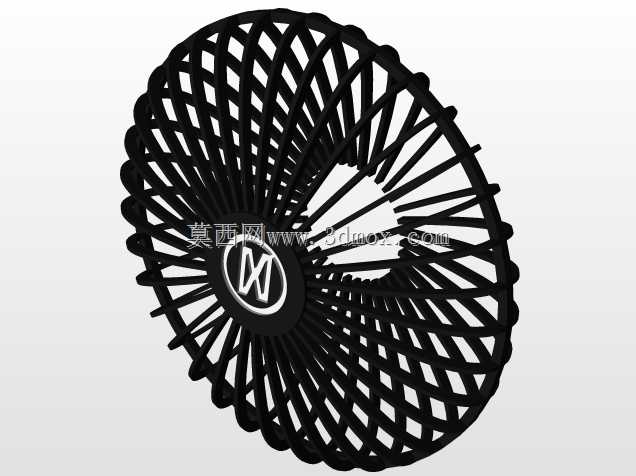

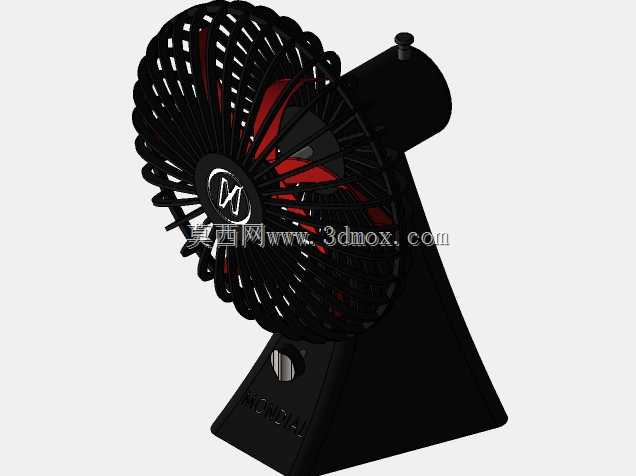

这款小型桌面风扇的设计，首先锚定了近距离个人送风的核心使用场景，适配办公桌、宿舍书桌、小型操作台等局促的摆放空间，区别于工业大风扇与家用落地扇的覆盖范围，它的送风边界集中在使用者上半身0.5-1.2米的区间，不会造成大范围气流扰动影响周边物品。从功能特性来看，它采用倾斜式三角底座支撑结构，底座底部预留了防滑垫安装位，放置时的重心落在底座几何中心偏前位置，即便受到轻微碰撞也不易倾倒，底座侧面集成了调节旋钮，可实现风速档位切换与俯仰角度微调，俯仰调节范围覆盖0-45度，能根据使用者坐姿高度灵活调整送风方向，无需挪动整机位置。扇叶部分采用五片后掠式曲面设计，建模时特意优化了叶尖的切风角度，降低高速转动时的气流紊流噪音，配合外层放射状格栅网罩，既保证了出风的顺畅度，也能避免手指误触转动部件的安全隐患，网罩的格栅间距控制在8mm以内，符合小家电安全设计的防护要求。设计思路上没有采用多余的装饰性结构，所有曲面都服务于功能实现：电机外壳采用流线型圆柱造型，减少风阻的同时，内部预留了电机安装腔与走线空间，底座上的品牌标识区域做了下沉式凹槽设计，后续丝印或粘贴标识时不会出现溢胶、错位的问题。整机的外形尺寸控制在180mm*160mm*220mm的范围内，底座的安装接触面宽度为120mm，摆放时仅占用很小的桌面面积，背部的电机尾部预留了电源接口位置，可适配USB供电与常规直流供电两种模式，能直接连接电脑、充电宝等常见供电设备，无需专用电源适配器。建模过程中对各个部件的装配间隙做了预留，网罩与扇叶的最小间隙为3mm，转动时不会出现剐蹭异响，底座与机头的连接部位采用铰接结构，铰接轴的阻尼力矩经过测算，调整角度后可保持姿态稳定，不会出现机头自行下坠的问题，所有塑料件的壁厚统一设置为2mm，兼顾结构强度与注塑成型的工艺要求，避免出现缩水、翘边等成型缺陷。
