汽车发动机点火系统火花塞结构设计

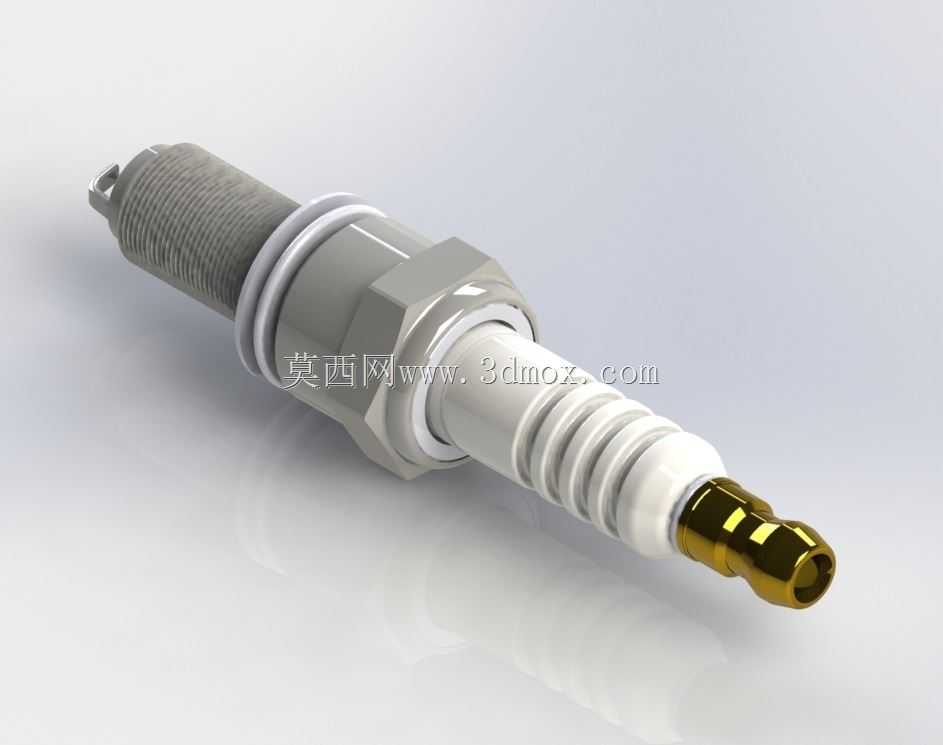

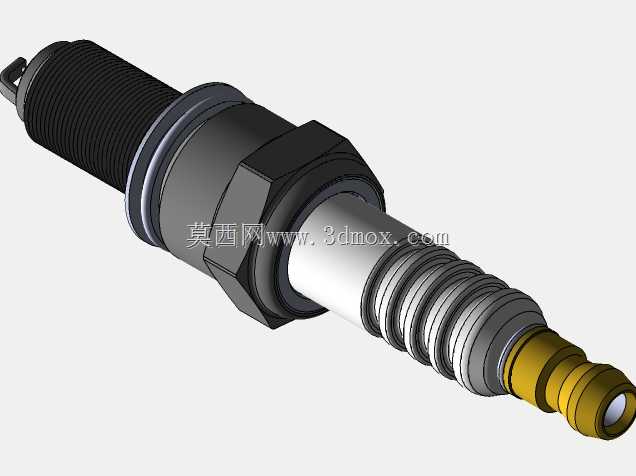

在车用内燃机的点火系统设计环节，火花塞是直接决定缸内燃烧效率的核心执行部件，日常选型与结构校核过程中，精准的三维数模能大幅缩短匹配验证的周期，避免实装阶段出现干涉、点火间隙偏差等问题。这款火花塞的结构完全覆盖量产装车件的所有组成细节，从接线端的金属接头、绝缘瓷体、密封垫圈到六角安装基座、螺纹段、电极端部，每一处配合边界都按照实际装车公差做了还原，能直接用于点火系统的装配仿真、周边部件的间隙校核工作。

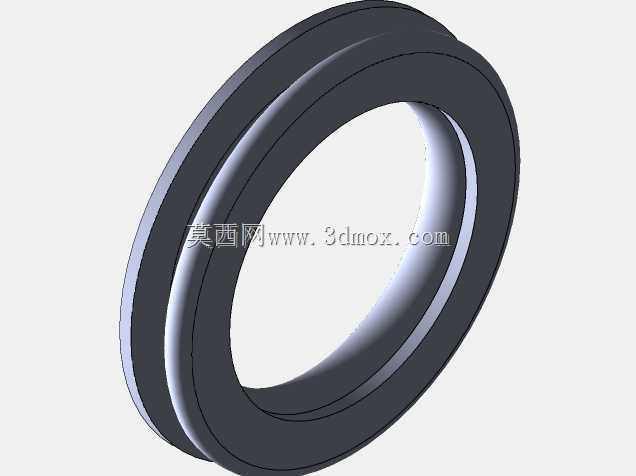

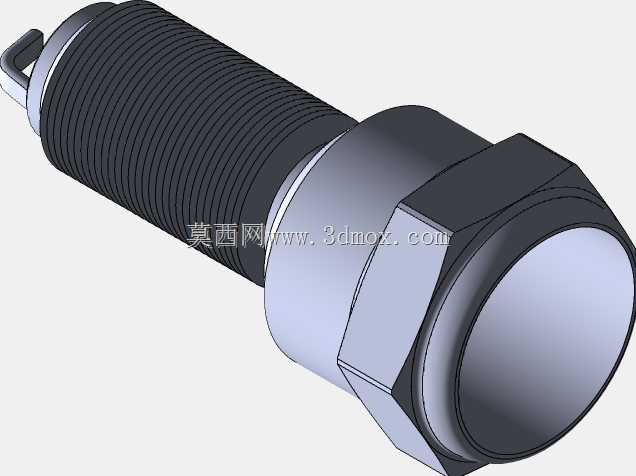

从实际应用场景来看，这类火花塞主要适配小排量乘用车的点燃式内燃机，安装位置位于气缸盖的燃烧室顶部，工作时需要承受缸内交变的高温高压冲击，同时还要保证上万伏高压电的绝缘可靠性，因此结构设计上做了多层密封配合：金属壳体与瓷体之间的多层密封垫圈，既可以保证燃烧室内的气体不会泄漏，也能缓冲发动机工作时的振动冲击，避免瓷体受应力开裂。建模过程中特意还原了螺纹段的标准牙型与六角基座的对边尺寸，这两个尺寸是安装匹配的核心边界，螺纹规格直接决定了能否顺利拧入气缸盖的安装孔，六角对边尺寸则匹配常用的火花塞套筒规格，维修更换时不需要特制工具。

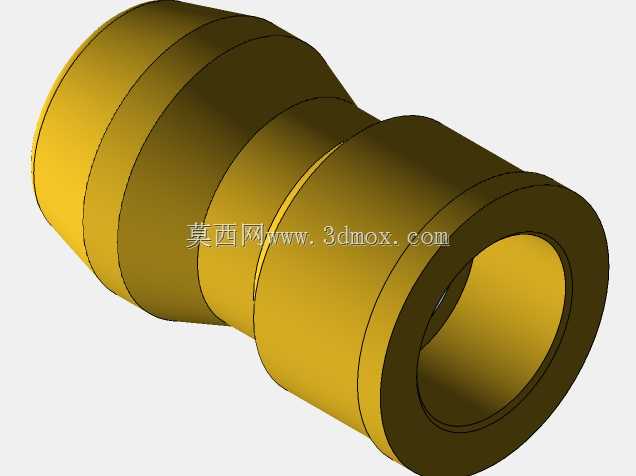

设计思路上完全遵循量产火花塞的工程逻辑，瓷体部分的多段棱状结构不是装饰造型，而是为了增加表面爬电距离，避免高压下出现表面闪络的问题，同时棱状结构也能增加瓷体的结构强度，承受安装时的拧紧力矩与工作时的热冲击。中心电极与侧电极的间隙按照常规量产车的标定值做了还原，这个间隙直接影响点火能量的释放，间隙过大容易出现缺火，间隙过小则会导致点火能量不足，燃烧不充分。接线端的金属接头做了卡扣式的结构还原，适配高压点火线的快速插接，安装时只需要推入即可卡紧，避免发动机振动导致接线松脱。

在做发动机周边布局设计时，这个数模可以直接导入装配体，校核火花塞与点火线圈、高压线束、缸盖罩等部件的间隙，避免实装后出现部件干涉，也可以用于维修教学的结构演示，让从业者直观理解火花塞的内部配合关系与安装逻辑。建模时所有的圆角、退刀槽、密封面的细节都没有省略，完全符合实际加工的工艺要求，不会出现数模结构无法落地生产的问题，不管是做新机型的点火系统匹配，还是做现有部件的改装校核，都能提供精准的结构参考。
