涡轮泵爆炸视图结构三维设计作品

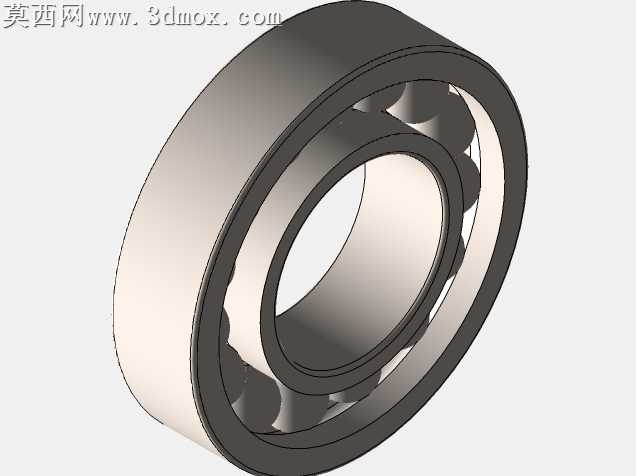

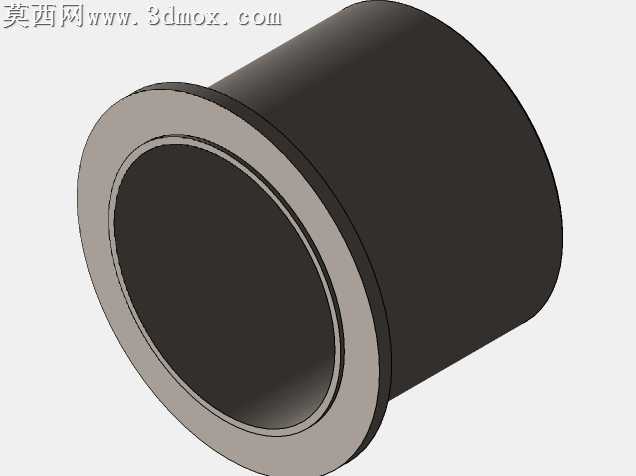

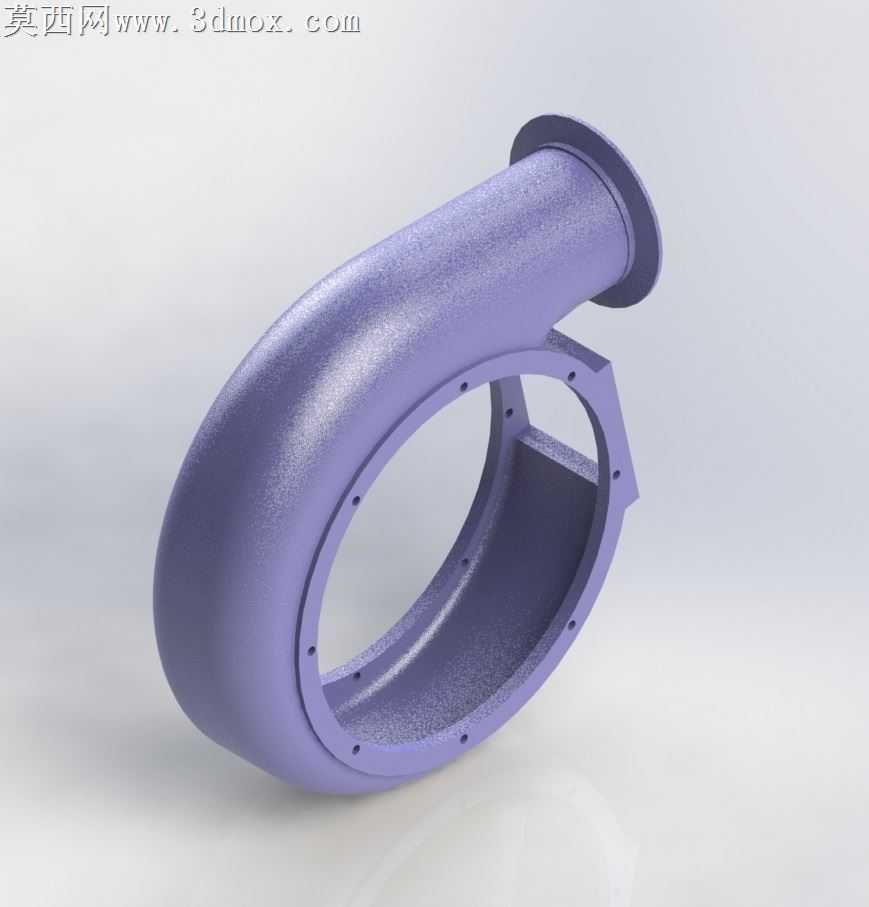

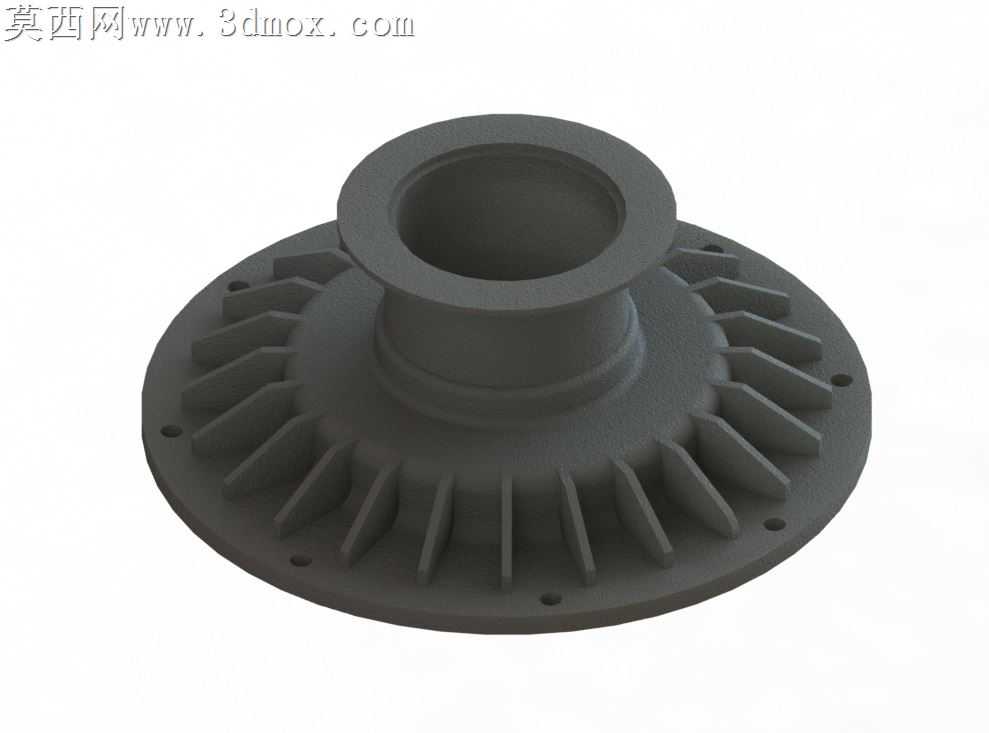

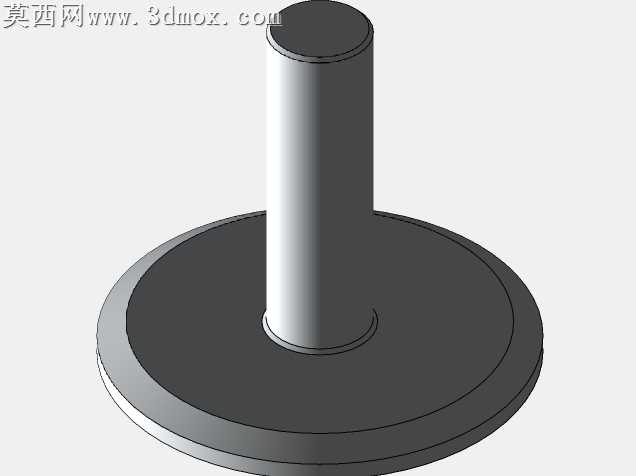

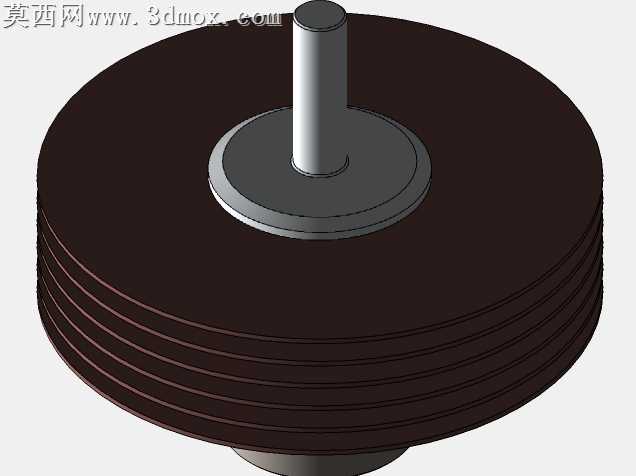

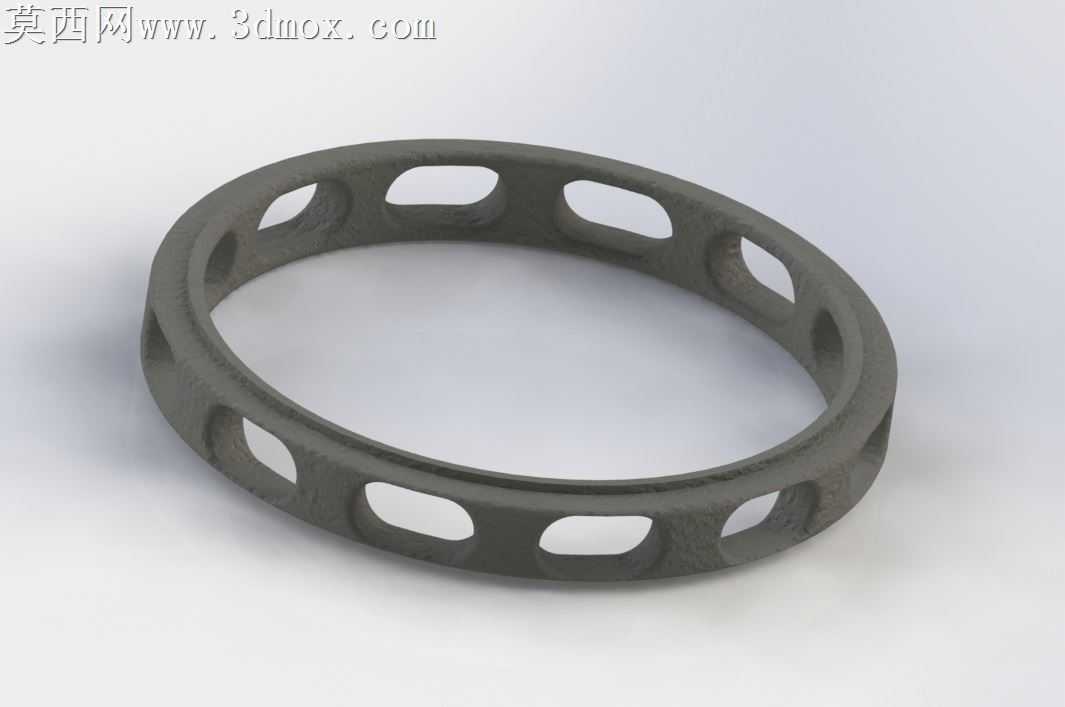

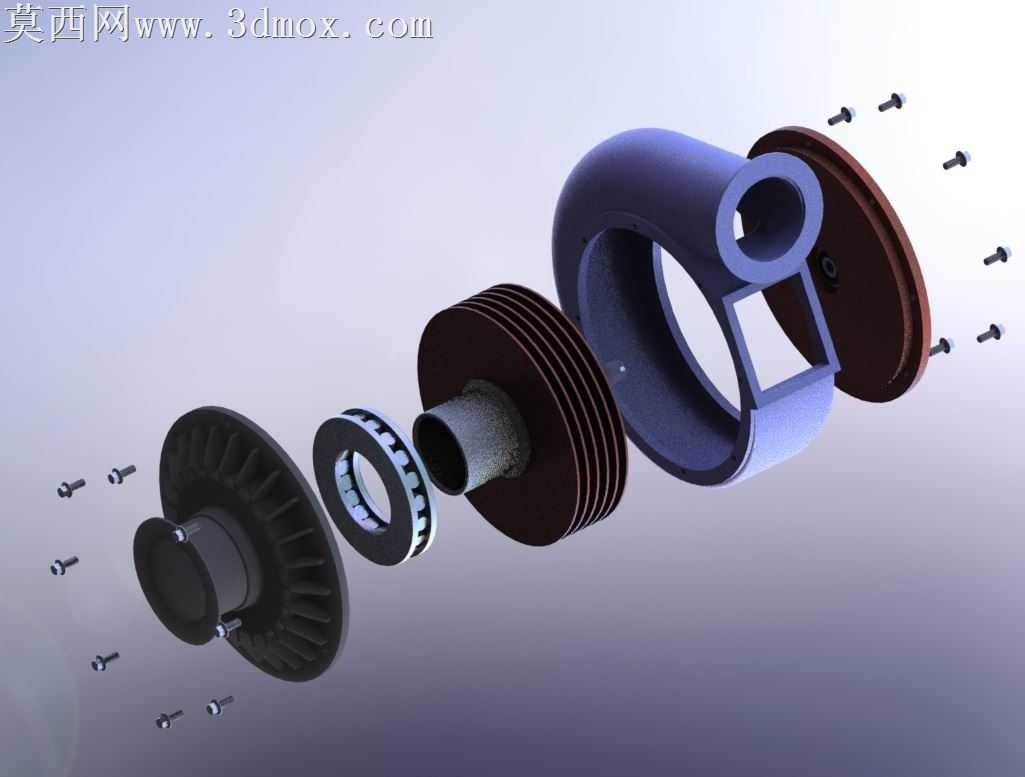

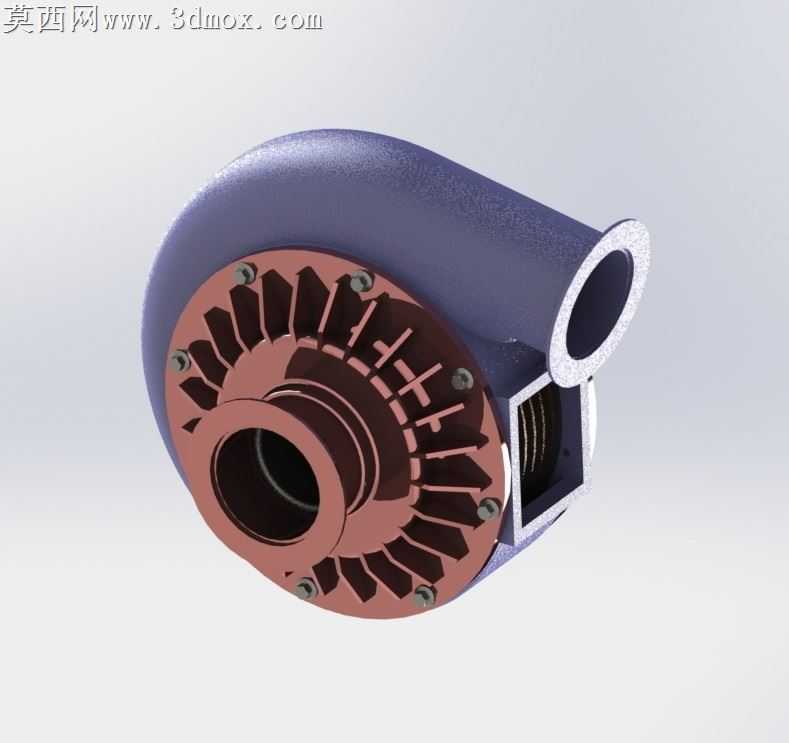

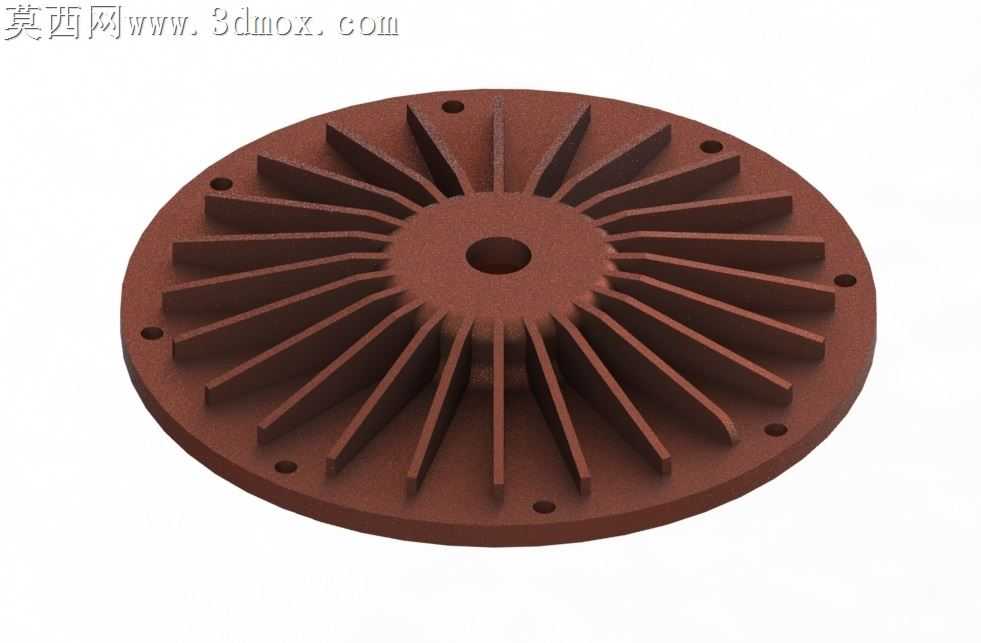

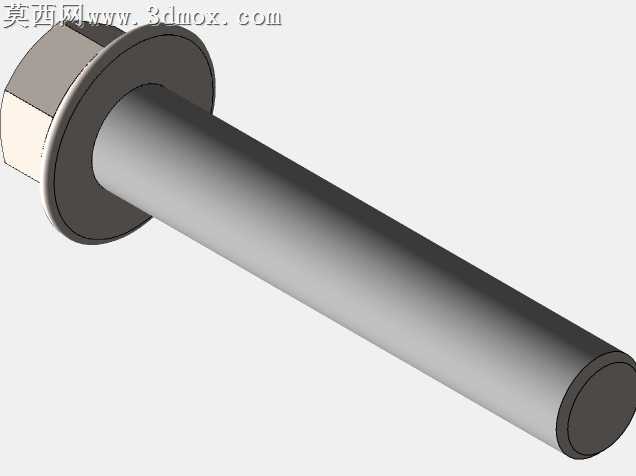

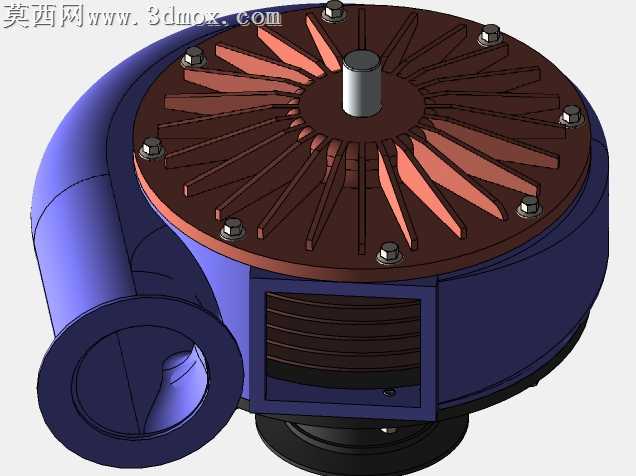

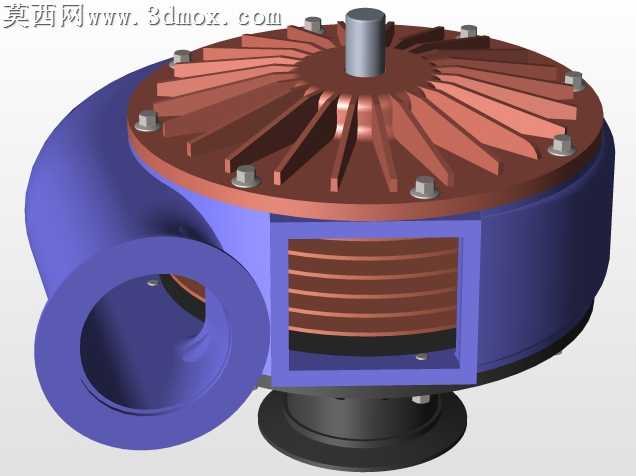

本作品为涡轮泵的完整三维结构设计，采用爆炸视图的呈现形式，将泵体所有组成零件沿装配轴向依次拆解排布，清晰展现每一个零部件的独立形态、装配位置与配合关系，让观者可以直观理解涡轮泵的内部构造逻辑。建模过程中严格遵循机械设计规范，对泵壳、涡轮叶轮、传动轴、多楔带轮、滚动轴承、密封端盖、紧固螺栓等全部零件进行了1:1比例的参数化建模，每一处结构尺寸都经过严谨校核，保证各零件之间的装配公差符合实际生产加工的精度要求，不存在干涉错位的问题。材质设置上根据不同零件的实际功能属性匹配对应材质：泵壳采用铸钢材质，表面做哑光磨砂质感处理，还原铸造件的真实肌理；涡轮叶轮采用高强度合金材质，表面带有细微的金属切削纹理，体现叶轮加工的工艺特征；滚动轴承的内外圈设置为抛光轴承钢材质，保持架采用铜合金质感，滚动体做高反光金属处理，还原轴承的精密质感；传动轴做调质钢的哑光金属质感，带轮设置为工程塑料与金属嵌件结合的材质表现，紧固螺栓做发黑处理的金属质感，不同材质的区分让各零件的功能属性一目了然。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方45度角投射，勾勒出各零件的轮廓结构，辅助光源补全暗部细节，避免出现死黑区域，背景采用浅灰渐变的简洁背景，突出涡轮泵本体的结构细节，同时添加柔和的环境反射，让金属材质的质感表现更加真实自然。设计过程中优先保证流体过流部件的结构合理性，对涡轮叶片的曲面造型做了平滑处理，保证流体在泵腔内的流动路径顺畅，减少流体阻力与湍流损耗；轴承位的轴肩尺寸、密封槽的结构、螺栓孔的分布位置都严格按照机械设计标准设定，既满足结构强度要求，也兼顾了装配与后期维护的便利性。爆炸视图的排布逻辑完全按照实际装配的逆序展开，从最外侧的端盖、紧固螺栓，到带轮、轴承、密封组件，再到核心的涡轮叶轮与泵壳主体，每一个零件的拆解位移距离都经过调整，既不会因为距离过近导致结构遮挡，也不会因为距离过远打乱装配逻辑的关联性，让整个爆炸视图既具备专业的工程参考价值，也拥有整洁美观的视觉呈现效果，可用于机械结构教学、产品方案展示、装配工艺说明等多个场景。
