科幻手持光剑握持手柄结构三维设计

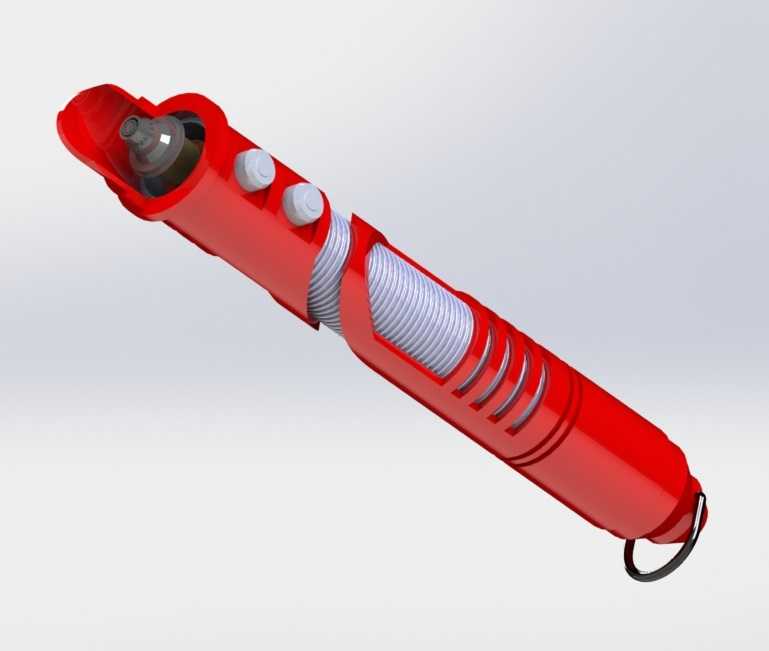

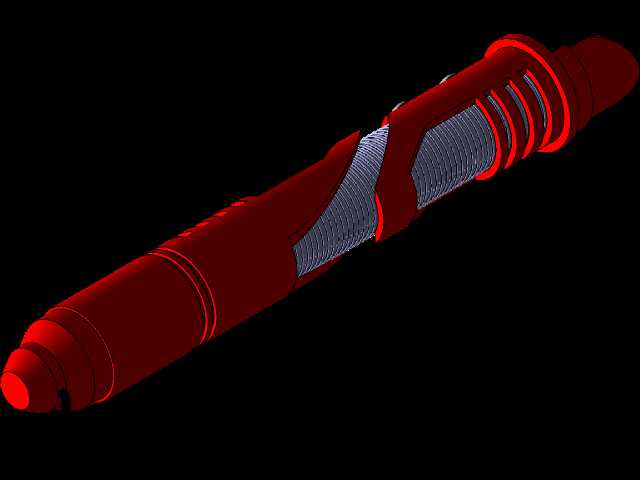

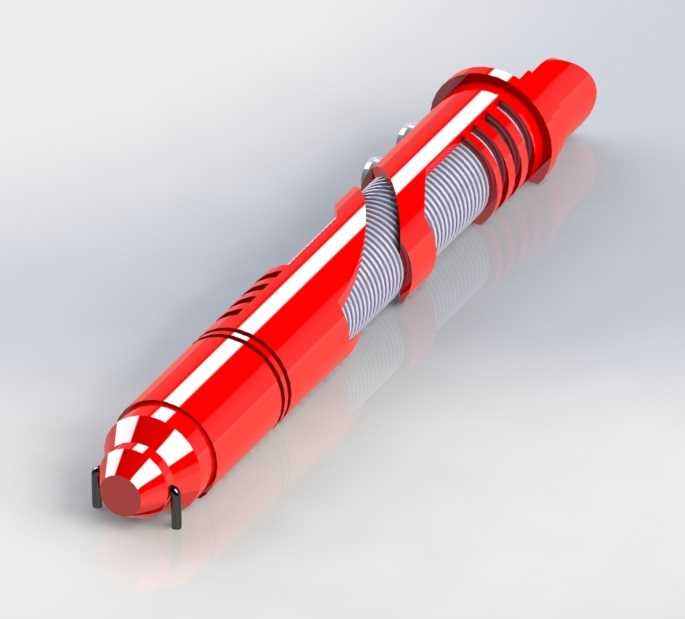

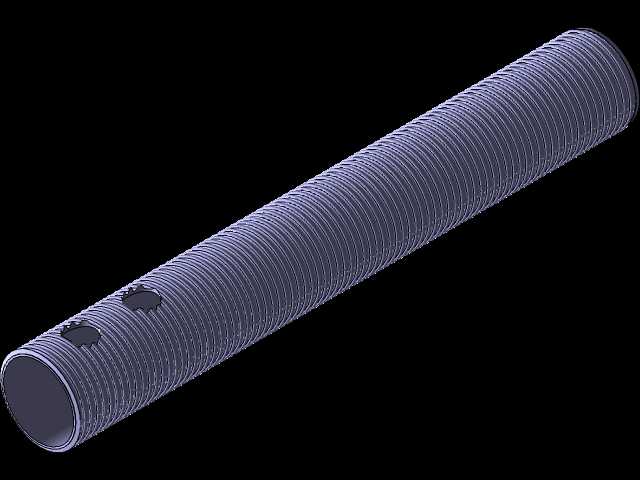

　　该结构为影视道具领域的手持类科幻装备握持主体，核心应用于科幻主题线下互动道具、影视实景拍摄道具、主题展陈互动装置场景，区别于常规工业手持设备，其设计既需要还原科幻IP的视觉辨识度，也需要兼顾实际手持操作的人机交互合理性，避免长时间握持产生的硌手、滑脱问题。从功能特性来看，该握持主体采用分段式结构布局，靠近出光端的位置设置了两组凸起的功能按键位，可对应实现发光触发、光效模式切换的操作需求，按键周边做了下沉式的限位凸台，能够避免日常握持过程中误触按键导致的功能误触发；握持中段采用了螺旋纹理的防滑结构，该纹理并非纯装饰性设计，纹理的凸起高度控制在1.2mm，螺旋升角设置为15度，刚好匹配成年人握持时手指的自然贴合角度，

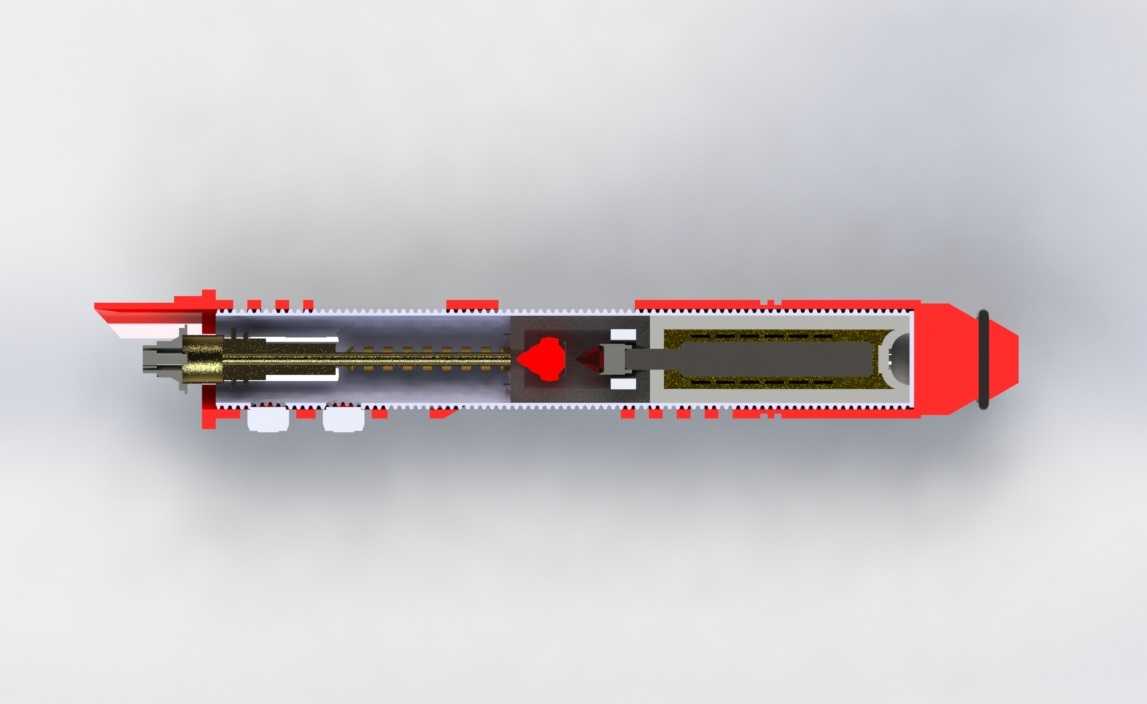

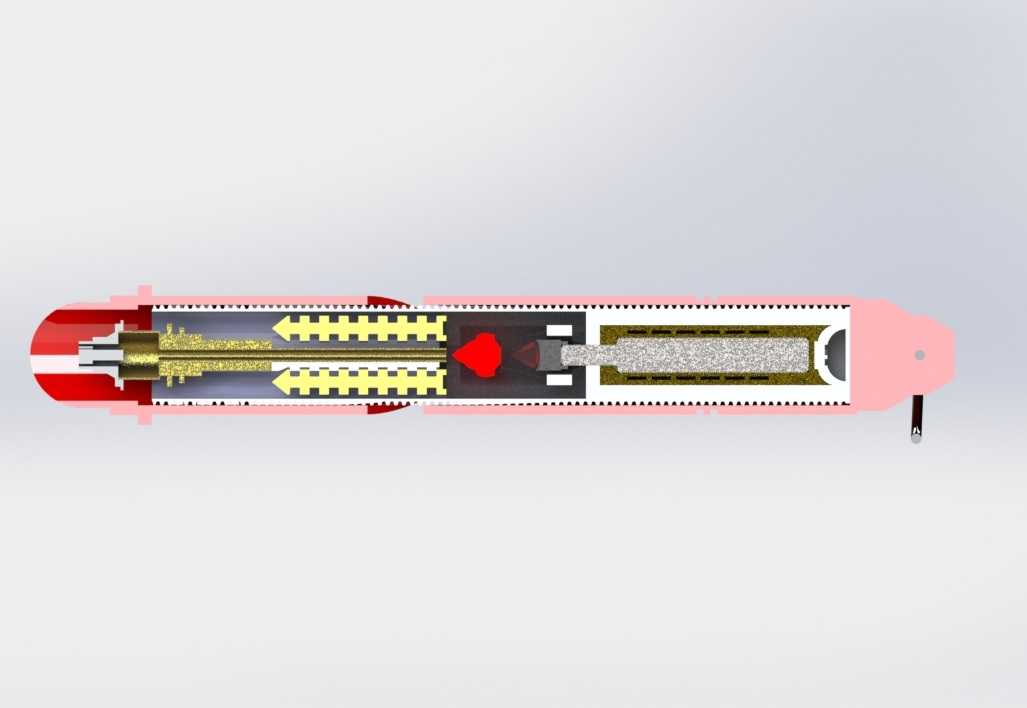

　　即便手心出汗也能保证足够的握持摩擦力，不会出现道具滑脱的情况；握持尾端设置了一体式的挂环结构，挂环的内孔直径为12mm，既可以穿入腕带防止使用过程中道具脱手，也可以在非使用状态下挂载于展示架或者收纳挂扣上，降低收纳占用的空间。从设计思路层面，该结构在建模阶段优先做了人机工程的边界校核，首先确定握持段的外径为32mm，这个尺寸适配国内成年男性手掌的握持围度，不会因为直径过粗导致握持发力困难，也不会因为直径过细产生握持的单薄感；整体长度控制在280mm，重心位置设置在距离尾端110mm的位置，刚好落在握持时的掌心支撑区域，长时间单手持握也不会出现前端坠手的疲劳感。结构的壁厚设置上，主体外壳采用2mm的均匀壁厚，既能够保证内部容纳电池组、

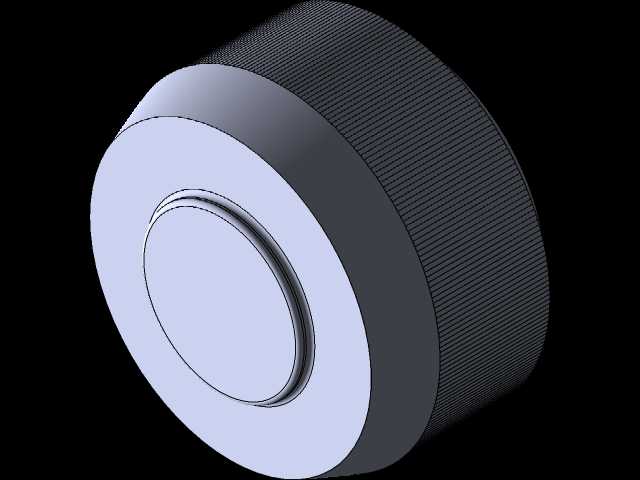

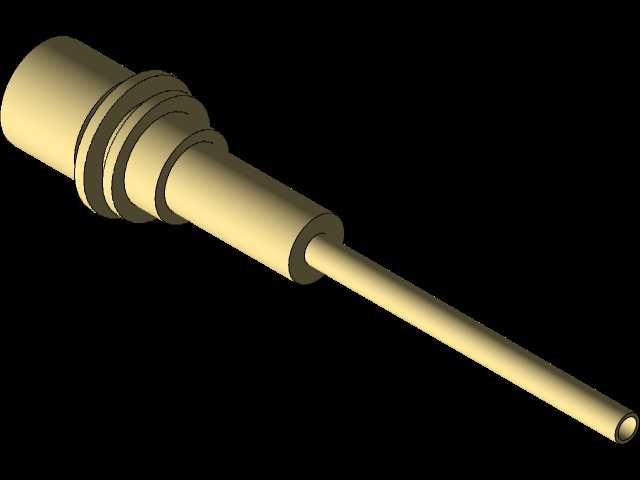

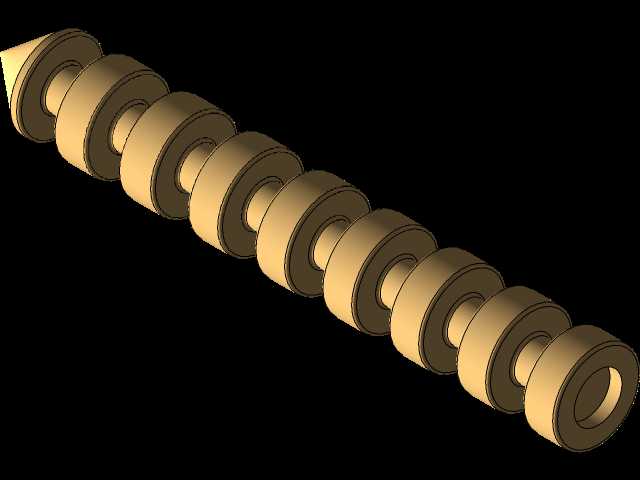

　　发光驱动电路板、导线的空间需求，也不会因为壁厚过大导致整体重量超标，配合ABS材质的选型，整体成品重量可以控制在180g以内，符合手持道具的重量控制要求。安装边界方面，出光端的接口采用了标准的18mm内孔卡位，可适配常规的PC材质发光剑刃，卡位处设置了1mm深度的环形卡槽，安装剑刃时只需要将剑刃插入卡位后旋转15度即可完成锁定，不需要额外的紧固件固定，拆装效率高，同时能够避免挥舞过程中剑刃松动脱落；尾端的端盖采用螺纹旋合结构，螺纹规格为M35×1.5，旋合长度为8mm，端盖上预留了充电接口的避让位，不需要拆卸端盖即可完成内置电池的充电操作，日常维护十分便捷。外壳表面的散热槽结构设置在握持段靠近尾端的位置，一共开设了6条宽度2mm、

　　深度1mm的轴向通风槽，既能够提升外观的机械层次感，也可以为内部的驱动电路板提供辅助散热通道，避免长时间点亮发光时内部积热导致的电路故障。结构的所有棱边都做了R1.5的圆角倒钝处理，没有尖锐的棱角，在互动使用过程中不会划伤使用者，符合互动道具的安全设计要求。建模过程中所有的配合面都预留了0.2mm的装配间隙，考虑到3D打印或者注塑生产的工艺公差，不会因为生产过程中的尺寸偏差导致装配卡滞，按键与外壳的配合间隙控制在0.15mm，既保证按键按压的顺畅行程，也不会出现按键晃动松垮的问题。挂环与主体尾部采用一体化的连接结构，挂环的根部做了R3的过渡圆角，能够提升挂环的结构强度，即便挂载时承受5kg的拉力也不会出现断裂的问题，满足日常使用的强度要求。
