外啮合齿轮式液压动力元件结构设计

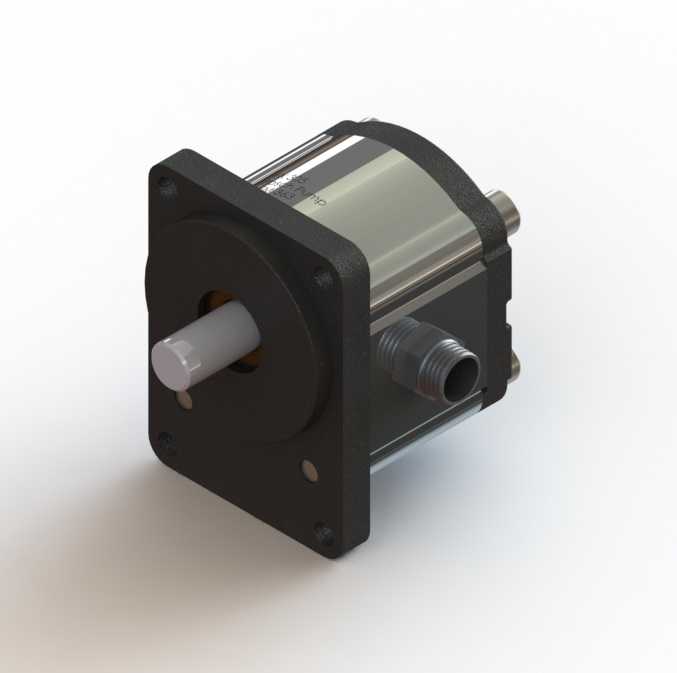

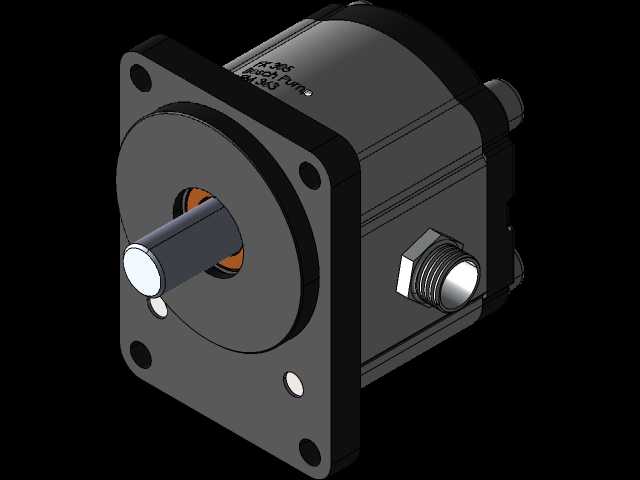

　　这款外啮合齿轮液压泵的结构设计，完全围绕中低压液压系统的常规工况需求展开，在做三维建模之前，首先梳理了这类元件在不同设备上的安装适配逻辑：目前这类齿轮泵大量应用在小型工程机械的辅助液压回路、机床液压夹紧系统、农用机具的液压驱动单元、物流设备的举升回路中，核心作用是将原动机输入的旋转机械能转化为液压油的压力能，为整个液压回路提供稳定的压力油源，相比柱塞泵它的结构更简单，抗油液污染能力更强，维护成本更低，在10-16MPa的常规工作压力区间内，性价比优势非常明显。从结构设计思路来看，这款泵采用了经典的三片式壳体结构，前端的方形安装法兰是按照通用安装接口尺寸做的适配，法兰上的四个安装孔位置、止口直径都匹配行业通用的安装规范，

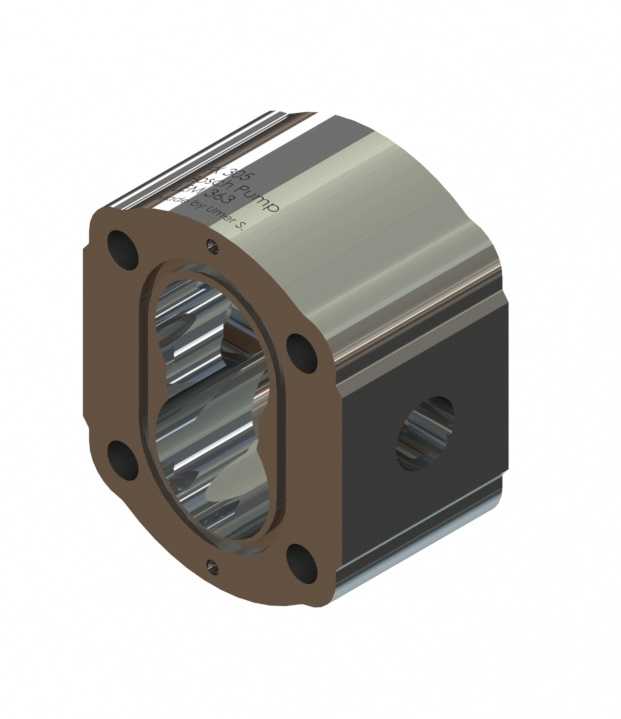

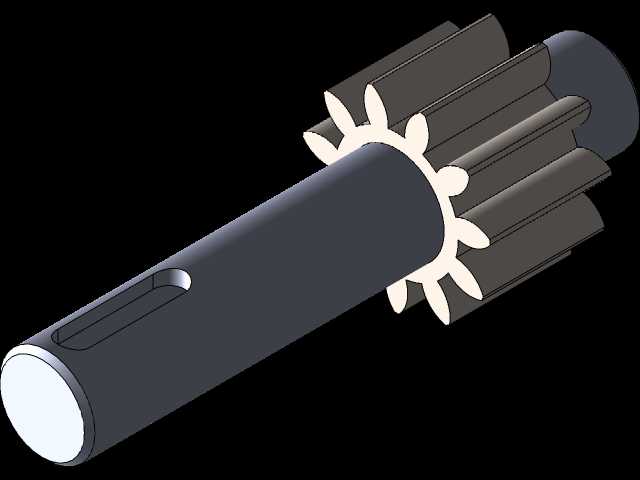

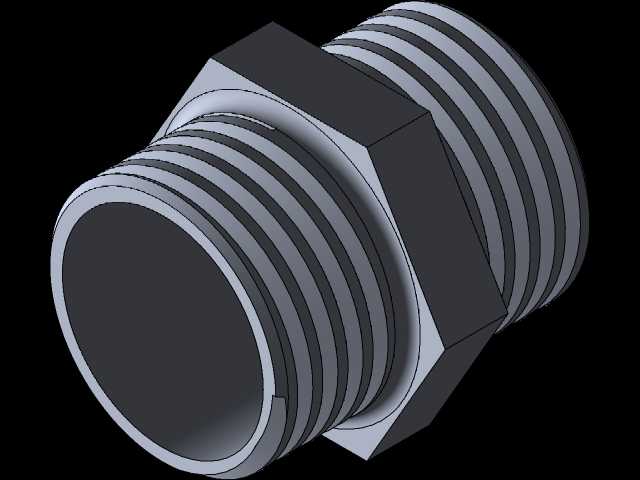

　　不需要额外做转接板就能直接装在符合标准的原动机输出端或者支架上，输入轴采用的是平键连接的圆柱轴伸，轴伸长度、直径都对应常规的联轴器内孔尺寸，能直接和标准弹性联轴器配合，减少现场安装的适配工作量。泵体内部的一对渐开线圆柱齿轮是核心工作部件，建模的时候严格控制了齿轮的齿侧间隙，这个间隙值直接影响泵的容积效率，间隙过大会导致内泄漏增加，系统压力上不去，间隙过小又会在齿轮高速运转的时候出现齿面咬合磨损，缩短使用寿命，所以在三维装配阶段就做了干涉检查，预留了合理的热膨胀间隙，保证泵在40-60℃的常规工作油温下能顺畅运转。侧面的油口采用的是螺纹连接形式，油口的通径尺寸匹配额定流量下的油液流速要求，避免流速过高产生过大的沿程压力损失和吸空现象，

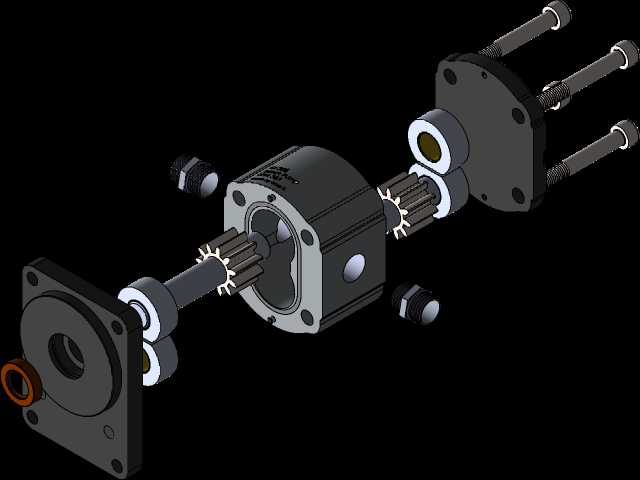

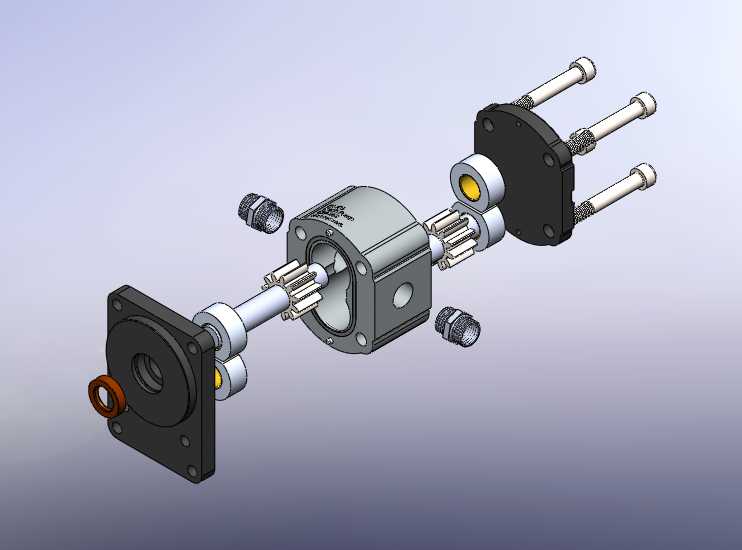

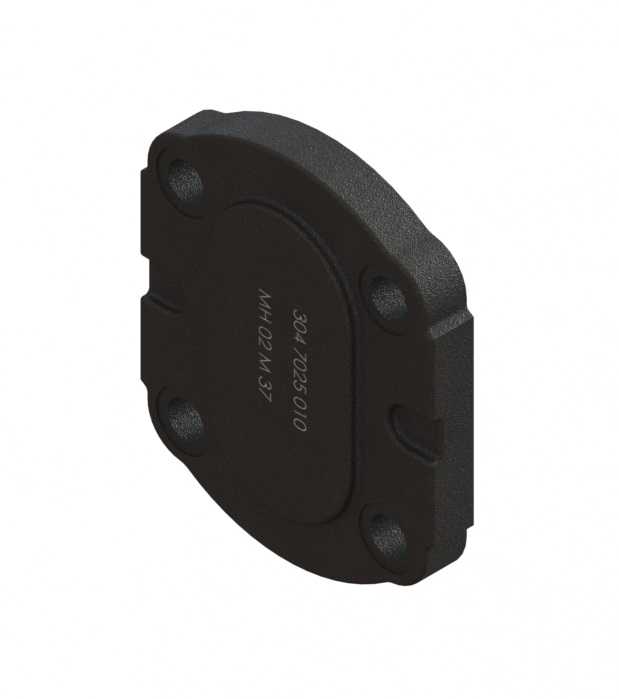

　　吸油口和压油口的位置做了明确的结构区分，防止现场安装的时候接反管路。在外形尺寸的边界控制上，整个泵的轴向长度、径向最大尺寸都参考了同排量规格齿轮泵的通用安装尺寸，能直接替换现有设备上的同类型老旧泵，不需要改动周边的管路和安装支架，降低设备改造的成本。建模过程中对所有的密封沟槽尺寸都做了规范设计，轴端的骨架油封沟槽、壳体结合面的O型圈沟槽尺寸都符合密封件的安装标准，保证泵在额定工作压力下不会出现外泄漏的问题。前后端盖和中间泵体的连接采用的是内六角螺钉均布排布，螺钉的预紧力分布均匀，避免壳体结合面因为受力不均出现渗漏，同时端盖上的滑动轴承孔和齿轮轴的同轴度在装配约束里做了严格的控制，保证齿轮轴运转的时候不会出现偏磨，延长轴承的使用寿命。

　　另外在结构细节上，在泵的压油侧设计了对应的泄油通道，能将齿轮啮合处泄漏到轴承腔的油液顺利引回吸油腔，既保证了轴承腔的压力不会过高损坏轴封，也能对轴承部位进行持续的润滑，带走运转产生的热量。从实际使用的角度出发，这款泵的结构没有多余的复杂零件，所有零件的结构都适合常规的机加工工艺，齿轮采用常用的20CrMnTi材料渗碳淬火就能满足齿面硬度要求，壳体采用高强度铝合金或者铸铁材料都可以，能适配不同成本预算的应用场景。在做三维建模的时候，所有的配合面都做了公差约束的标注参考，比如安装止口的配合公差、轴承孔的尺寸公差、轴伸的尺寸公差，能直接导出工程图用于生产加工，不需要再做额外的尺寸调整。对于液压系统设计人员来说，这个模型可以直接导入到设备的整体装配中，做管路布局的干涉检查，提前确认泵和周边油箱、阀组、原动机的位置关系，避免实际装配的时候出现空间干涉的问题，也可以根据这个基础模型，调整齿轮的宽度、模数来改变泵的排量，衍生出不同流量规格的同系列产品，缩短系列化产品的设计周期。
