50W高压交流无人驾驶LED光源模组

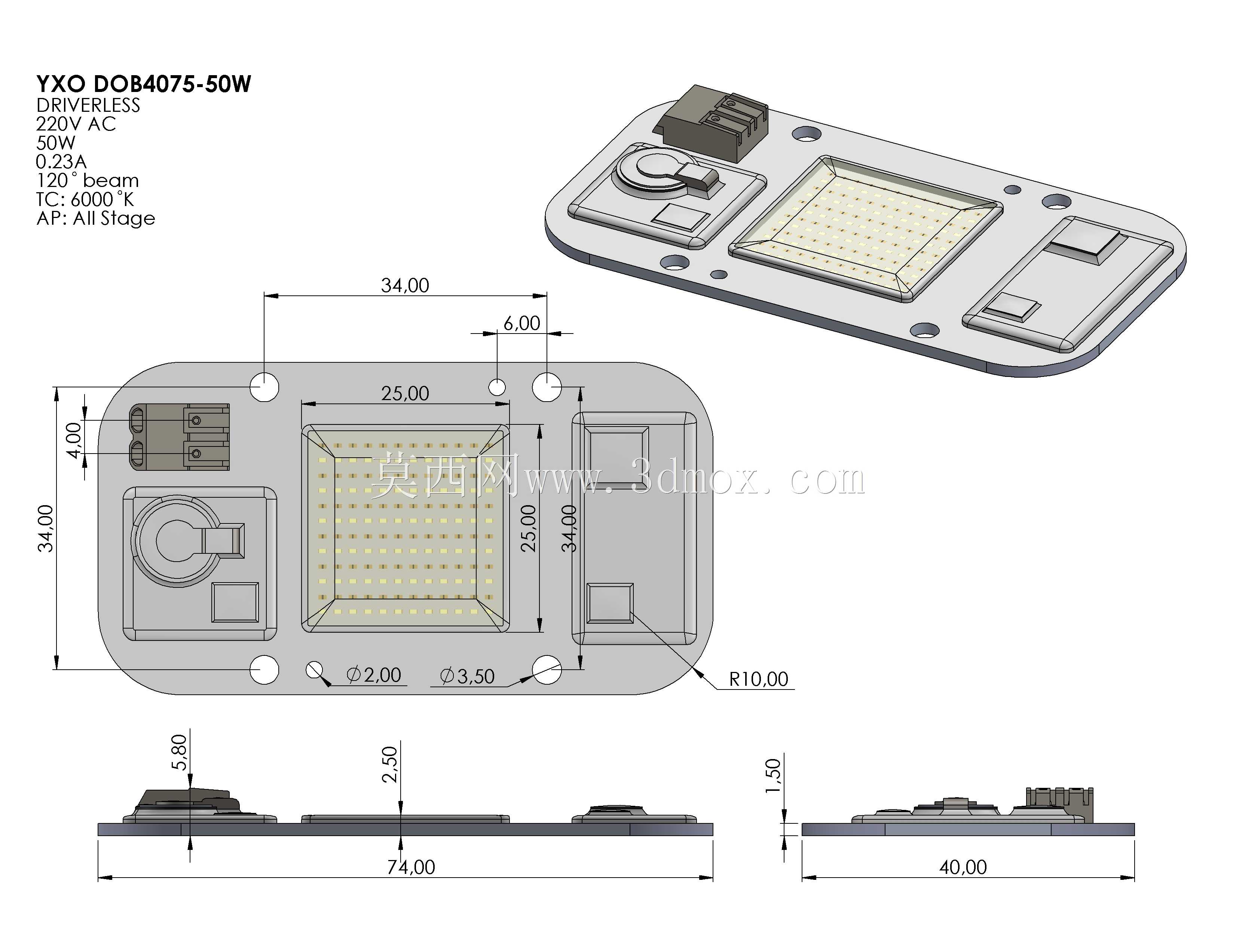

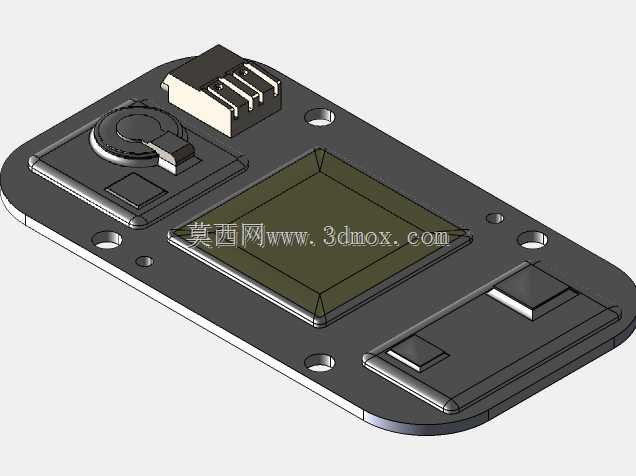

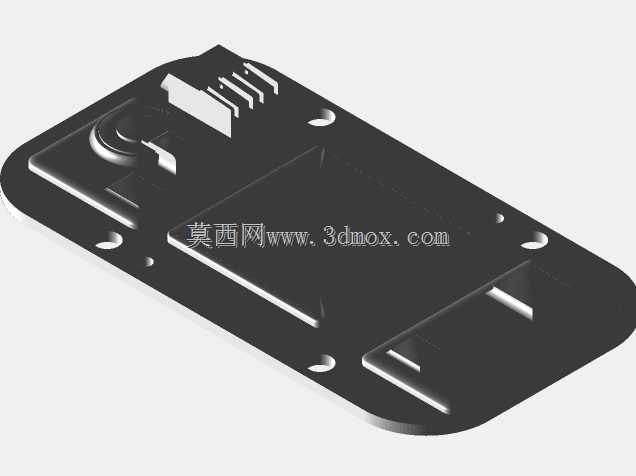

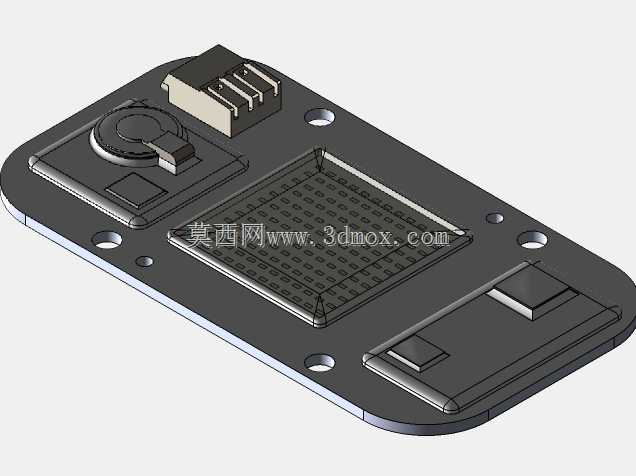

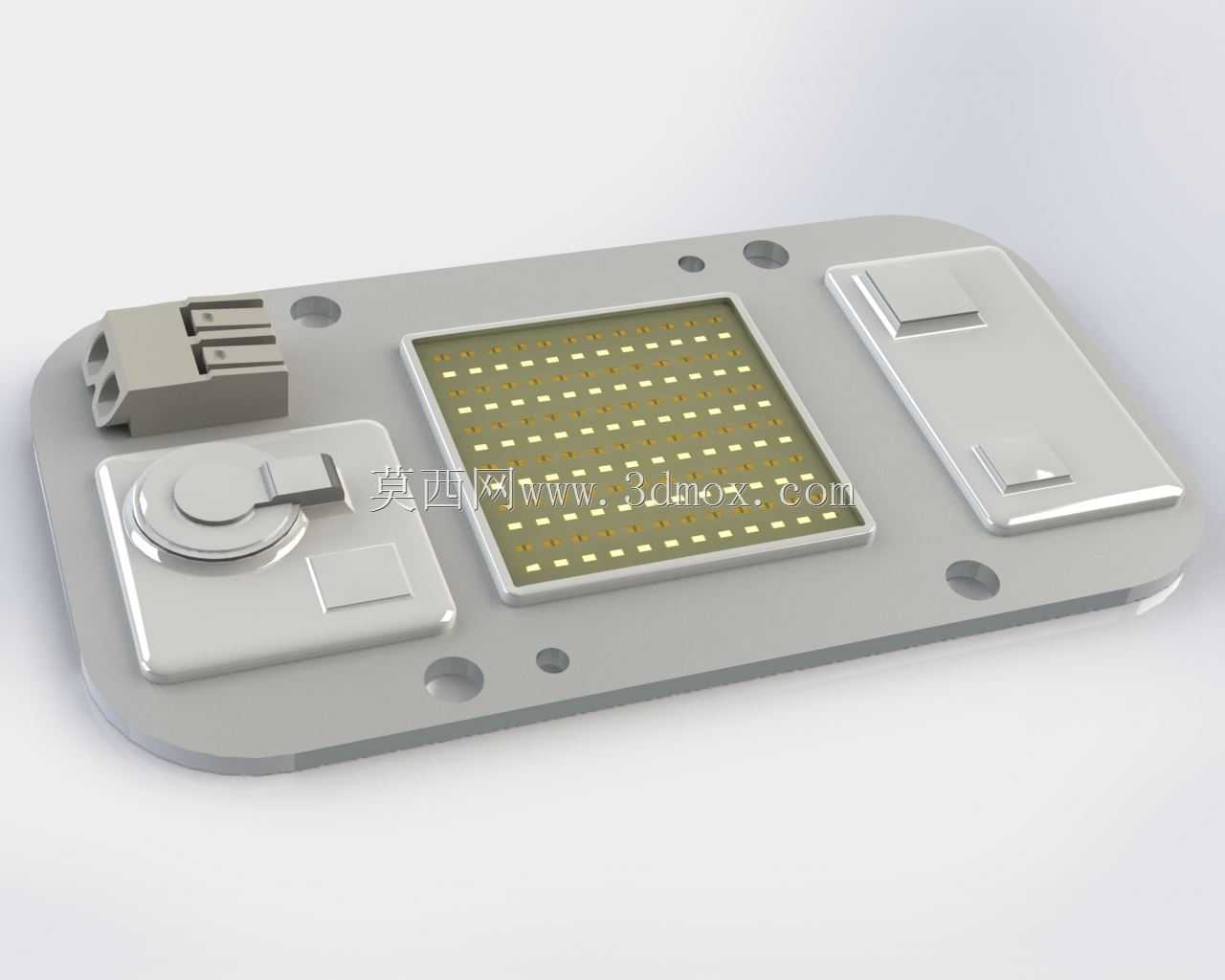

这款220V交流供电的50W LED光源模组，主要适配无人驾驶作业场景下的固定点位照明需求，常见于厂区无人搬运车的作业面补光、户外无人值守设备的周边照明、低速无人配送车的环境照明等场景，无需额外搭配低压驱动电源，可直接接入工频交流供电回路，大幅简化配套设备的电气布线结构，减少中间电源转换环节的能量损耗与故障点。从结构设计来看，模组采用一体化金属基板作为承载主体，基板边缘预留了对称分布的安装通孔，可直接通过螺丝锁附在设备的散热壳体上，安装孔位的间距经过匹配常规无人设备照明安装位的通用尺寸设计，无需额外制作转接支架即可完成装配，基板整体做了圆角钝化处理，避免安装过程中划伤操作人员或配套线缆。核心发光区域采用矩阵式灯珠排布，单颗灯珠的发光角度经过配光优化，在5米照射距离下可形成均匀的矩形光照面，覆盖无人设备的作业感知区域，避免局部光斑过亮或暗区过大影响环境识别传感器的工作精度。模组侧边集成了卡钳式接线端子与整流元件，接线端采用防呆结构设计，可避免现场接线时出现正负极反接的问题，所有电子元件均采用回流焊工艺贴装在基板上，元件排布避开了核心发光区的热传导路径，保证工作时产生的热量可直接通过金属基板传导至外部散热结构，持续工作状态下基板核心温度可控制在合理区间，延长灯珠的使用寿命。设计过程中参考了市售同规格成品光源的实际结构，对不同批次样品的元件位置偏差做了容错处理，基板上预留了少量冗余安装位，可适配不同规格的外接端子与保护元件，满足不同配套设备的定制化装配需求。模组整体厚度控制在较低范围，不会突出设备安装面过多，可适配各类紧凑安装空间的无人设备使用，接线端的防护结构可阻挡日常作业中的灰尘与溅水，适配户外半开放场景的使用要求。
