工业振动源MVE100-3激振装置结构设计

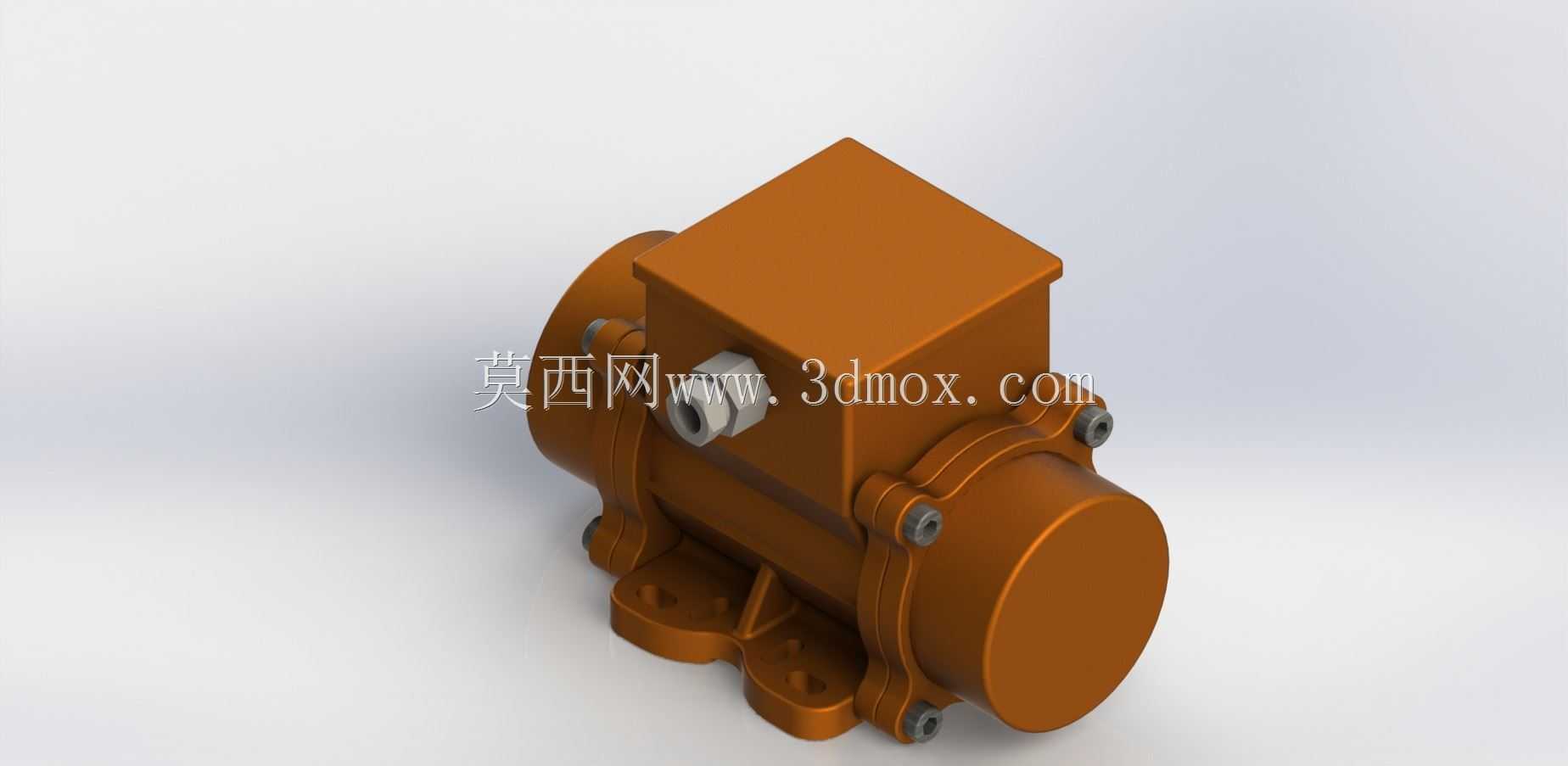

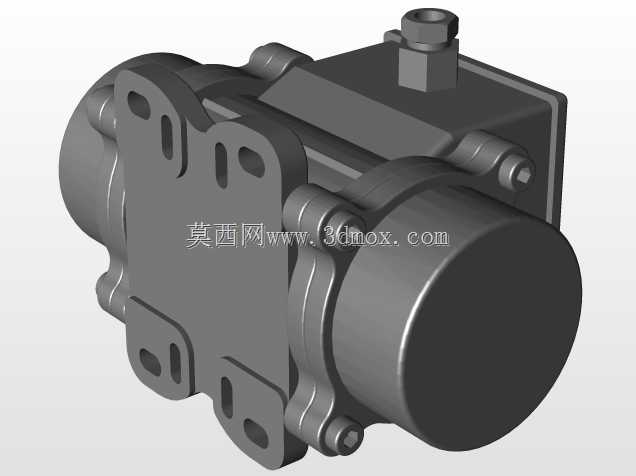

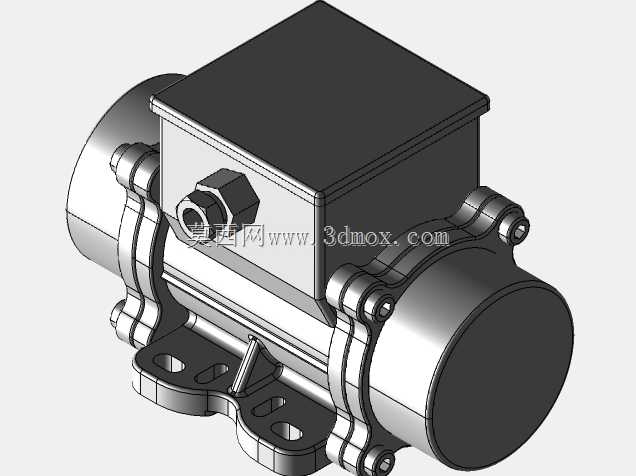

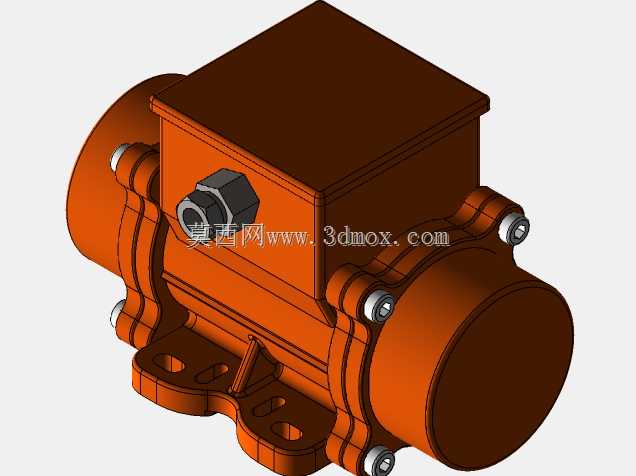

这款激振装置的三维结构设计，核心围绕工业场景中需要稳定可控振动力的工况展开，在散料处理、建材加工、粮食储运等领域的配套设备中应用广泛。日常生产里，料仓内壁粘料堵料、振动给料槽物料输送卡滞、振动筛网物料分层筛分效率不足、预制构件成型时混凝土气泡排不净等问题，都需要这类体积紧凑的激振单元提供稳定振源。不同于大型外置激振机构，这款装置将激振源与动力单元做了一体化集成，不需要额外搭配传动组件，安装时只需要通过底座的安装孔位固定在作业面即可，大幅减少了现场安装的调试工作量。从结构设计逻辑来看，主体采用两端支撑的偏心块布局，偏心块内置在两端的端盖腔体内部，运行时不会出现偏心件剐蹭外部结构的问题，中间的接线腔体做了独立密封设计，能适配多粉尘、高湿度的工业现场环境，避免接线端子进灰受潮引发的电气故障。外壳采用一体化铸造成型的加强筋结构，在保证整体刚性的前提下控制了整机重量，底座的安装脚做了加厚处理，安装孔位的间距经过匹配设计，能兼容市面上多数同功率等级振动装置的安装尺寸，设备改造替换时不需要重新加工安装基座，能有效降低现场改造成本。设计过程中重点考虑了运行时的受力传递路径，激振产生的交变力会通过加厚的安装脚直接传递到被激振设备本体，不会在装置壳体内部形成应力集中，能有效延长整机的连续运行寿命。两端的轴承位做了同轴度公差优化，配合密封轴承能承受长时间的高频交变载荷，不需要频繁加注润滑脂维护。接线腔的出线口采用标准密封接头，能适配常规工业电缆的进线密封需求，侧面的接线端子布局预留了足够的接线操作空间，现场接线时不需要拆解整机主体结构，日常检修维护十分便捷。整机的外形轮廓做了圆角过渡处理，没有突出的尖锐结构，安装在移动设备或者狭窄工位时也不会出现磕碰干涉的问题，安装边界的预留尺寸只需要比本体轮廓单边多留出20mm的操作空间即可，不会占用过多的设备安装位置。
