家用平板承压式太阳能热水装置结构设计

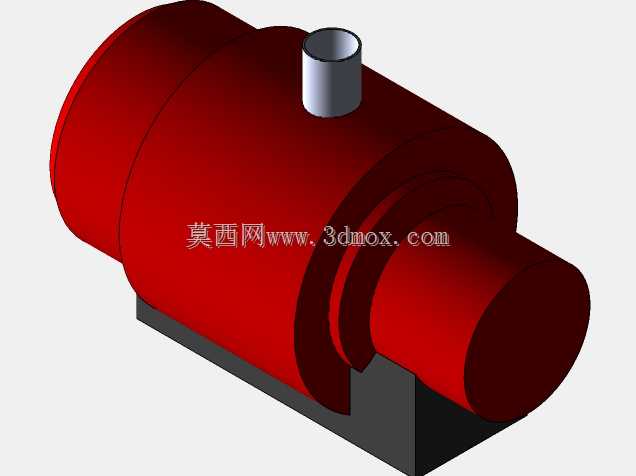

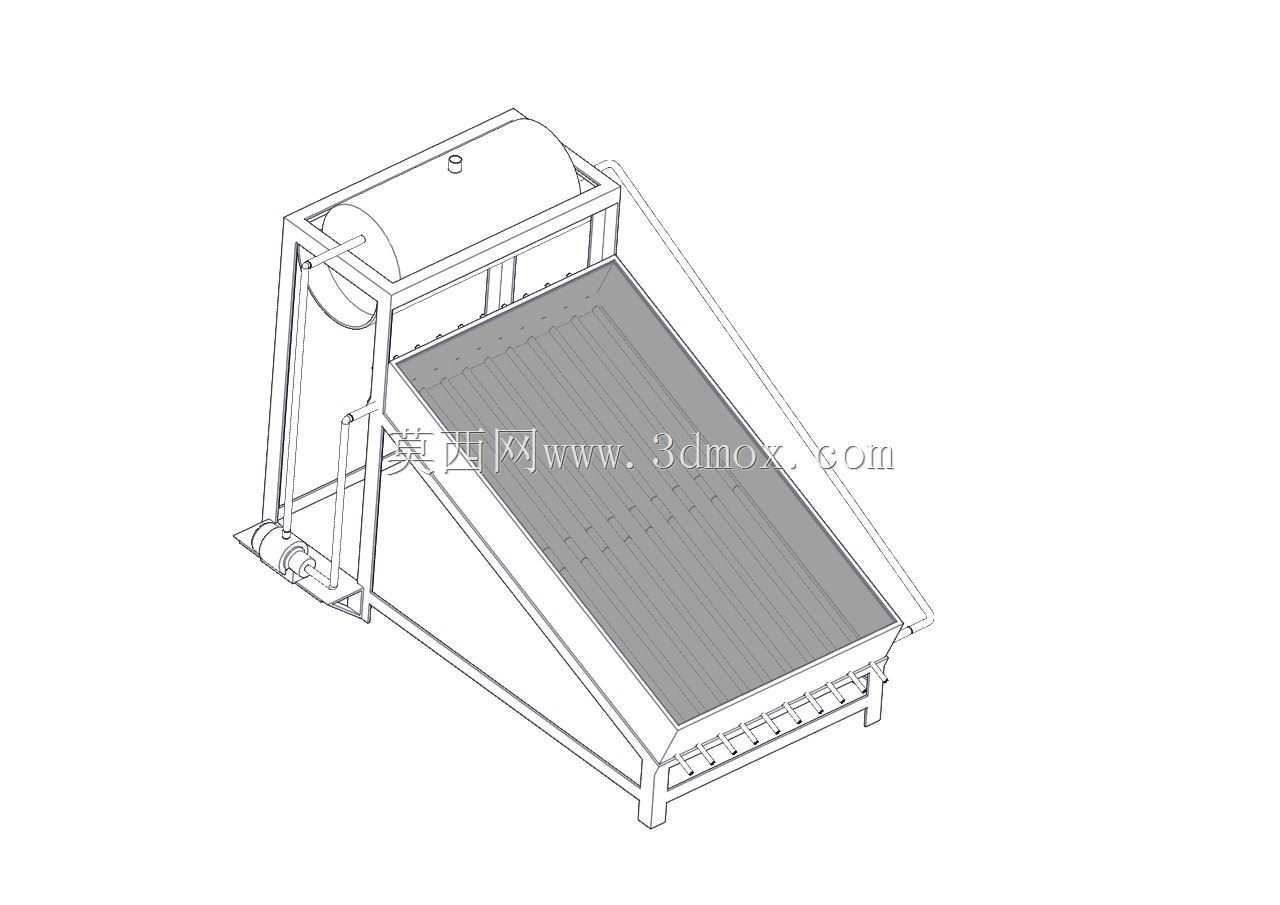

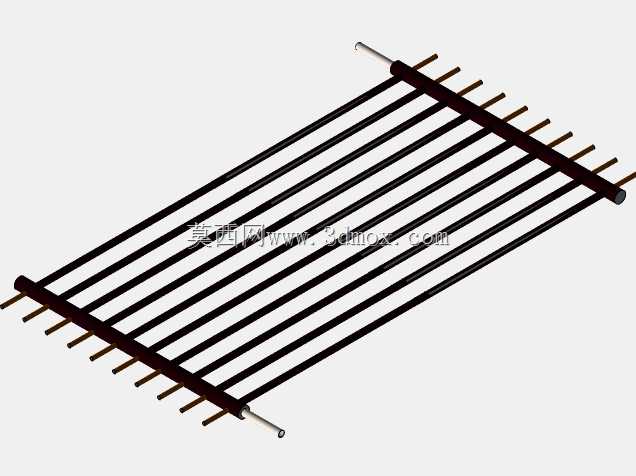

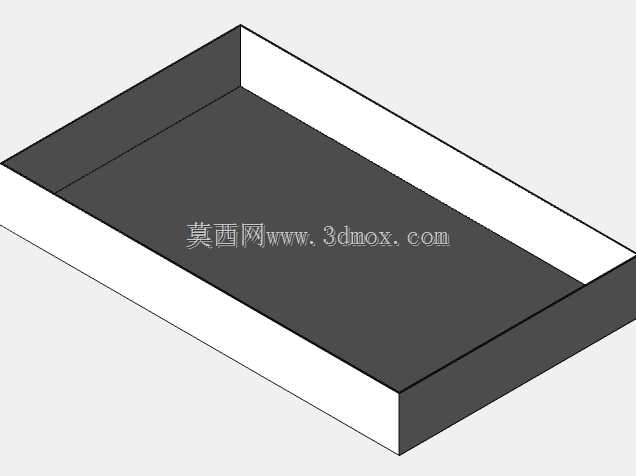

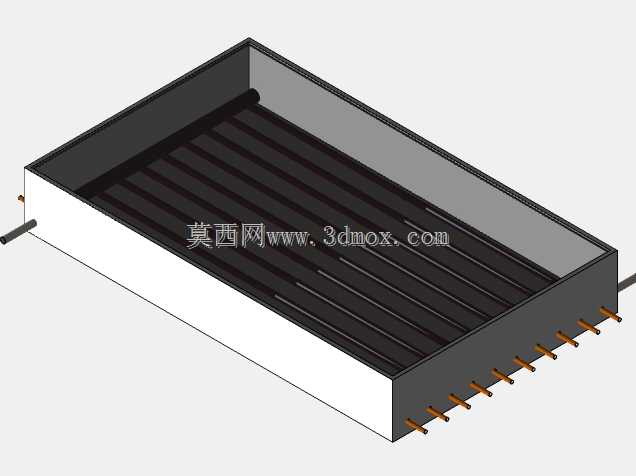

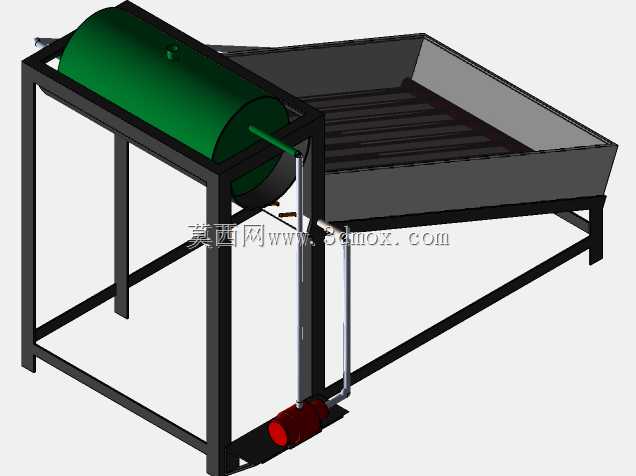

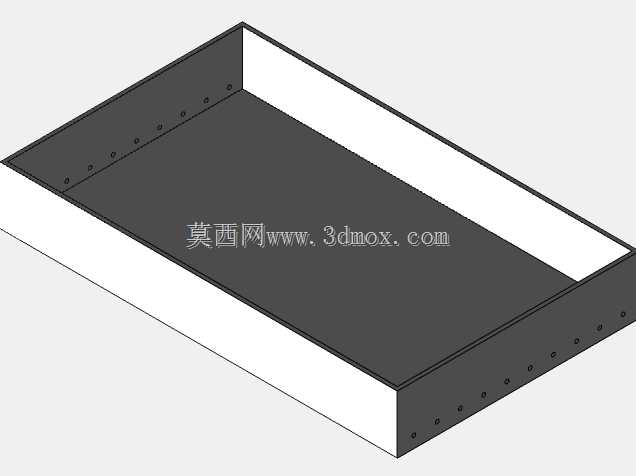

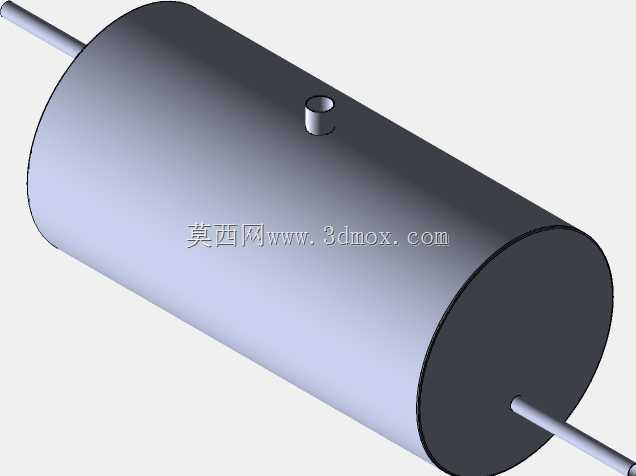

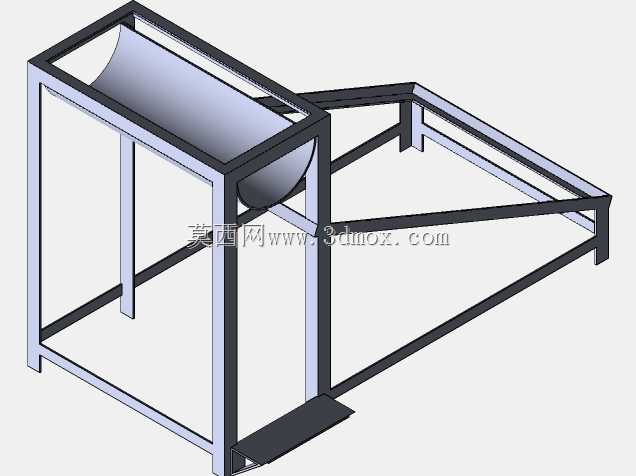

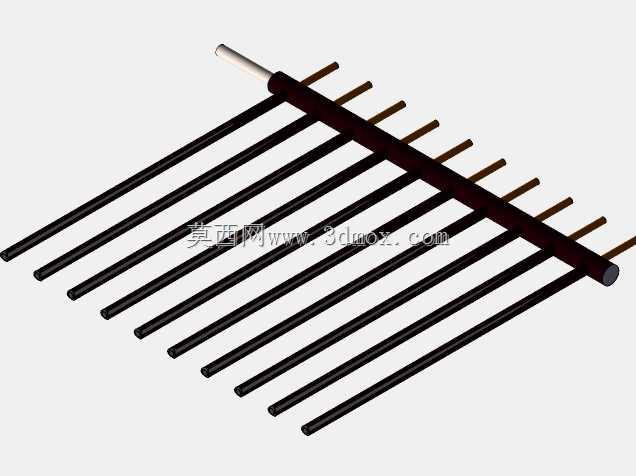

这套太阳能热水装置的三维结构设计，核心面向民用住宅、小型商用建筑的集中供热水场景，可适配平屋顶、斜屋面等多种安装基面，也可作为分布式光热系统的单元模块，在村镇分户供暖、小型民宿热水供应场景中替代传统电加热、燃气加热设备，降低常规能源消耗。从结构组成来看，整套装置包含承压储水罐体、平板集热模块、支撑框架、循环管路、辅助循环泵几个核心部分，储水罐体采用卧式圆柱结构布置在集热模块上方，这种排布方式可利用热虹吸效应实现无动力自然循环，在光照充足时段无需启动循环泵即可完成集热模块与储水罐之间的冷热水对流，减少辅助能耗。集热模块采用框式平板结构，内部排布平行流道，表面预留透光盖板安装位，流道与储水罐体之间通过金属管路连接，管路走向沿支撑框架立柱排布，既减少管路外露长度降低热损耗，也能避免管路悬空带来的振动、老化风险。支撑框架采用矩形型钢焊接成型，底部设置横向斜撑增强整体抗风载能力，框架与集热模块、储水罐的连接位置均预留安装孔位，可根据安装地区的纬度调整集热模块的倾斜角度，保证集热面在全年光照时段内获得最优的太阳入射角。辅助循环泵布置在框架底部的冷水管路端，当冬季光照不足、自然循环流速无法满足换热需求时，可启动循环泵强制驱动管路内的水循环，提升换热效率，泵体安装位置预留检修空间，方便后期维护更换。设计过程中重点考量了安装边界的适配性，整套装置的安装基面仅需满足承重要求即可，无需额外搭建复杂基础，框架底部的安装孔可适配膨胀螺栓、预埋螺栓等多种固定方式；储水罐体的进出水口均设置在罐体侧下方，方便与建筑内部的冷热水管路对接，管路接口采用标准管螺纹设计，可直接匹配民用给排水系统的通用管件。在结构细节上，储水罐体与集热模块的间距经过反复校核，既保证热虹吸循环的流道顺畅，也避免间距过大导致装置整体迎风面积增加，提升户外安装的抗风稳定性；集热模块的边框采用折边结构，既提升自身结构刚度，也可作为冷凝水、雨水的导流槽，避免积水渗入集热层内部影响集热效率。这套结构设计在建模过程中完整还原了各部件的装配关系，所有连接位置的干涉检查均已完成，可直接用于结构优化、样机试制的参考，也可作为光热系统集成设计的单元模块，根据实际热水需求量调整集热模块面积与储水罐容积，适配不同规模的供热水需求。
