可旋转式机加工台虎钳结构设计

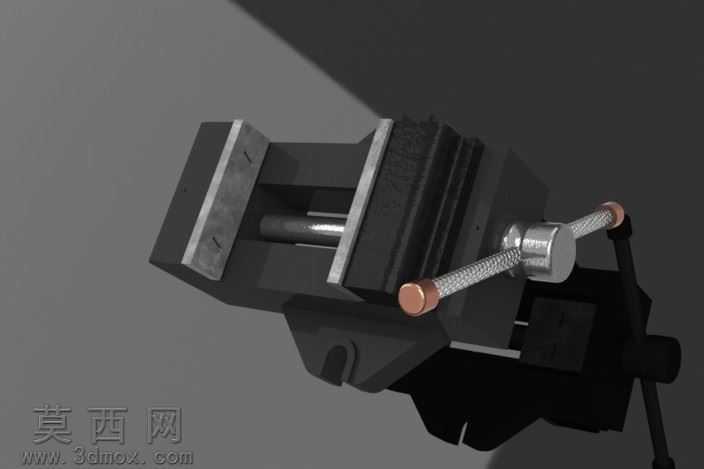

本作品为机加工场景常用的台虎钳三维建模设计，整体建模过程围绕实际台虎钳的功能结构展开，先通过基准面绘制钳身主体的轮廓草图，利用拉伸、切除等基础特征构建固定钳身的基础框架，预留出丝杠安装孔、活动钳身导轨槽以及底座旋转定位的结构位，保证各部件的装配公差符合实际机械加工的配合要求。活动钳身部分通过导轨配合结构与固定钳身衔接，建模时严格匹配导轨槽的尺寸参数，确保活动钳身可沿固定方向平稳滑动无卡滞，钳口位置单独建模，表面刻画交叉防滑齿纹结构，还原实际台虎钳夹持工件时的防滑设计，同时预留钳口板的安装螺丝孔位，还原真实产品的可更换钳口设计。传动部分重点还原丝杠进给结构，建模时绘制梯形螺纹的丝杠模型，搭配铜质螺母副与活动钳身连接，丝杠端部设计带防滑滚花的转动手柄，手柄两端加装铜质挡头，还原真实操作时的握持手感与施力结构，同时在丝杠与固定钳身的衔接位置设计轴向定位结构，保证丝杠转动时仅做旋转运动、带动活动钳身完成进给与退回动作。底座部分设计可旋转的连接结构，搭配锁紧手柄，还原台虎钳可根据加工需求调整夹持角度、旋转后锁紧固定的实用功能，整体装配完成后添加干涉检查，确认各活动部件运动过程中无结构冲突。材质与渲染阶段，为钳身主体赋予铸铁哑光黑材质，表现铸铁件的磨砂金属质感，丝杠、导轨等传动部件赋予抛光钢材材质，手柄滚花部分做纹理凹凸处理还原金属滚花的触感，手柄端部铜头赋予紫铜材质，区分不同部件的材质差异，场景内添加柔和的环境光与定向补光，突出金属部件的光影层次与结构轮廓，清晰展现台虎钳各部分的结构细节与装配关系。设计过程中充分考虑台虎钳的实际使用场景，各结构比例参考工业级台虎钳的实际参数设定，保证模型结构还原度高，可用于机械结构教学、工装设计参考等场景。
