斯科特-拉塞尔直动机构三维结构设计

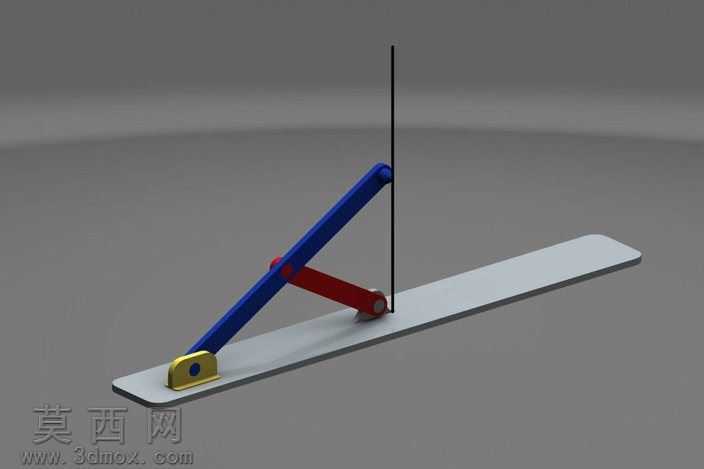

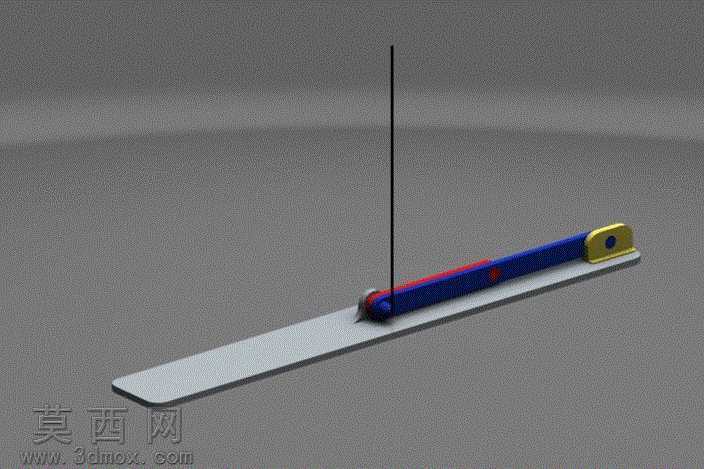

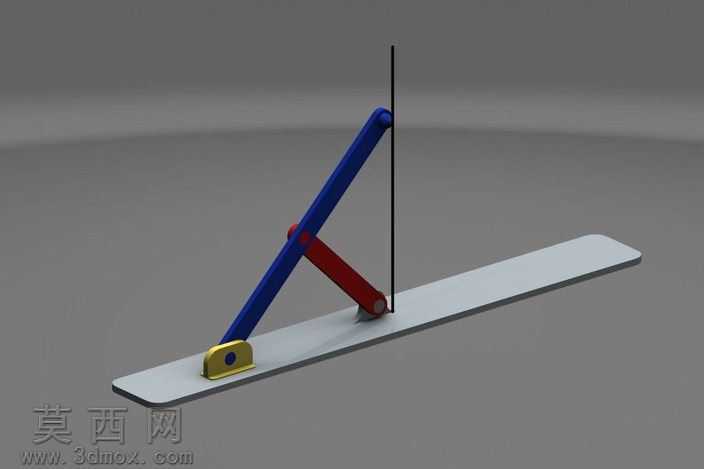

本作品为斯科特-拉塞尔直动运动机构的三维建模设计成果，建模阶段严格遵循该经典直线运动机构的几何运动原理，精准还原各构件的尺寸比例与装配约束关系。整体模型包含长直滑动基座、双色铰接连杆、端部回转铰支座三个核心组成部分，建模过程中对各铰接位置的转动副约束、滑动基座的移动副约束进行了精准定义，可完整模拟该机构将回转运动转化为精准直线运动的运动过程。渲染阶段采用哑光金属材质模拟长直滑动基座的金属质感，对连杆构件分别赋予深蓝与正红的哑光工程塑料材质，端部铰支座采用黄铜金属材质进行区分，通过不同材质的搭配清晰区分各个功能构件，便于观察机构的运动传递路径。场景搭建采用简洁的中性灰背景，搭配柔和的漫反射光照，避免多余光影干扰对结构的观察，同时在铰接位置预留了合理的装配间隙，还原真实机械结构的装配特性。设计过程中重点验证了该机构的运动轨迹准确性，通过对连杆长度比例的精准控制，确保连杆上指定点可沿垂直于滑动基座的方向做精确直线运动，完整复现斯科特-拉塞尔机构“近似精确直线运动”的核心运动特性。模型各构件的倒角、铰接孔等细节结构均做了还原，既保证了模型的可视化展示效果，也可用于机构运动原理的演示教学，帮助理解经典直线运动机构的运动逻辑与结构组成。
