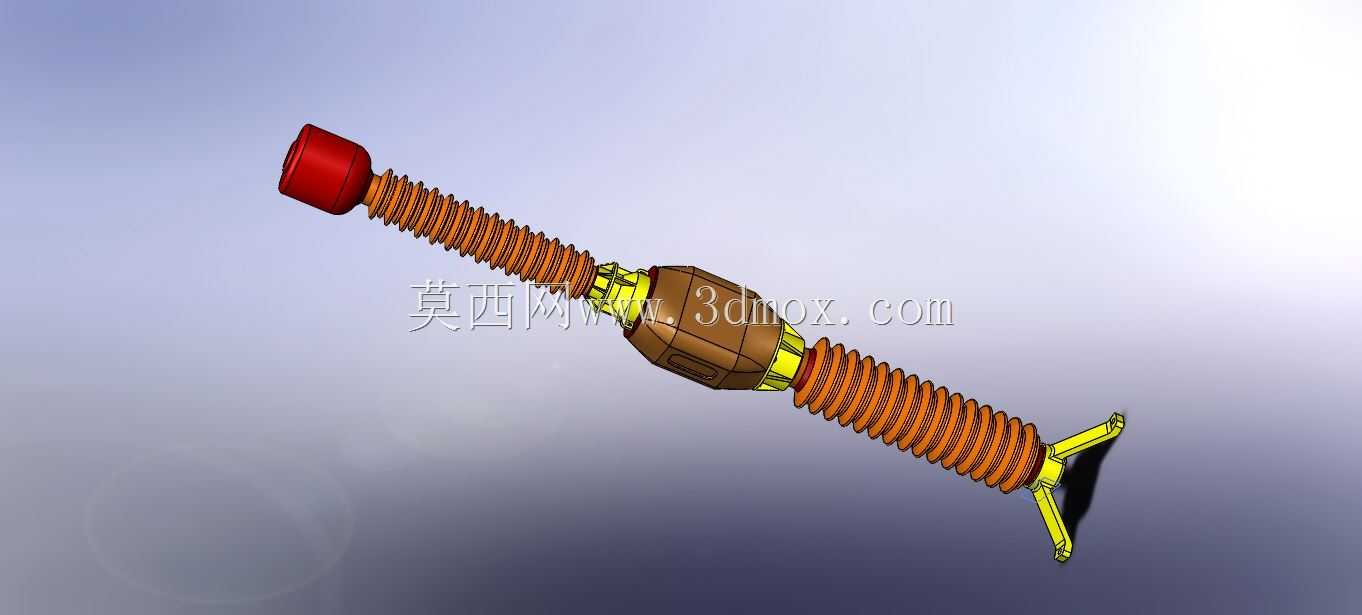

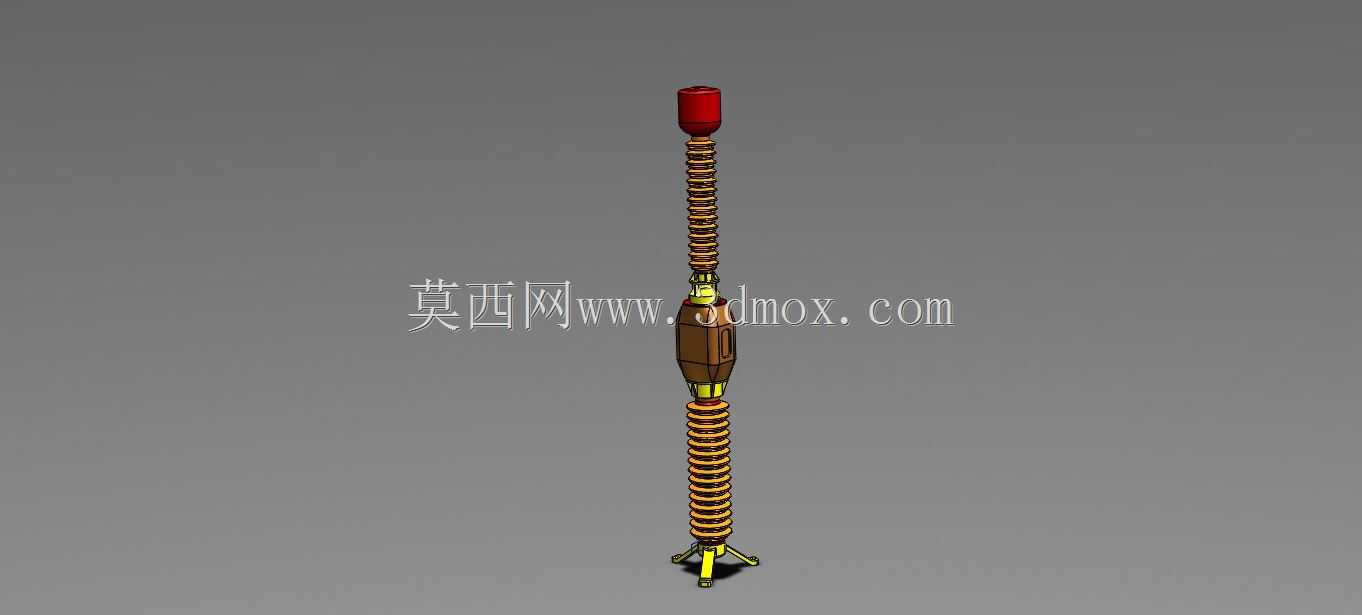

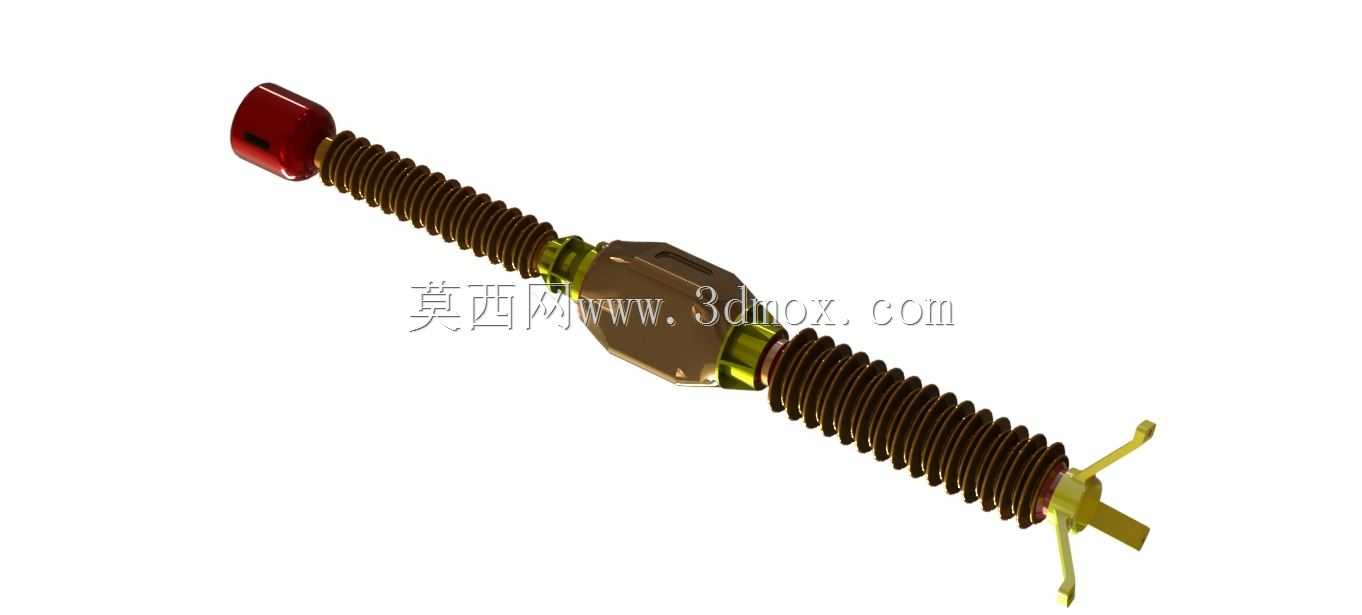

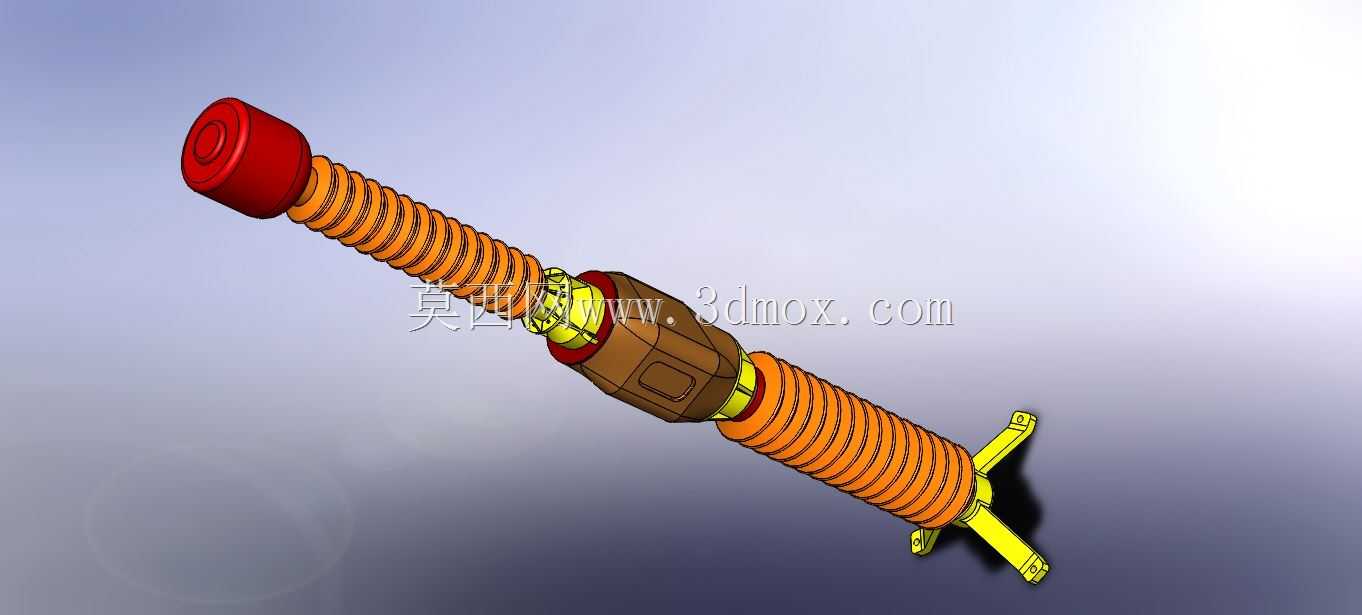

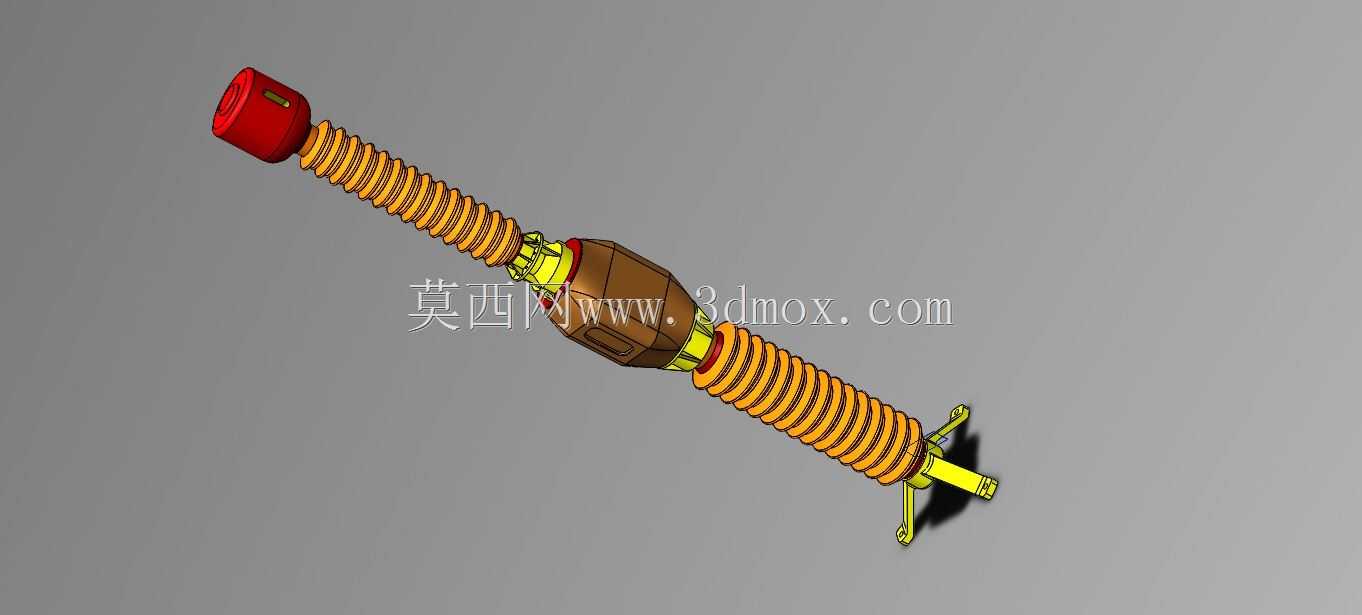

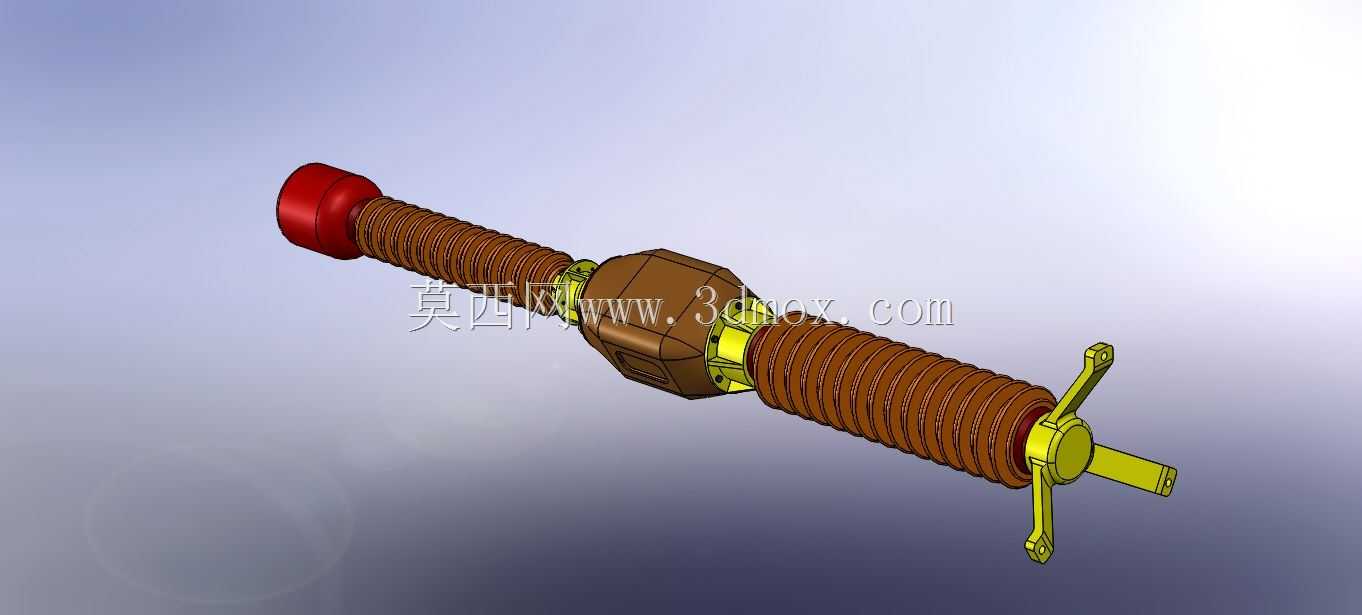

400kV变电站用感应式电压互感器结构

在400kV高压变电站的户外敞开式配电场域中，这类感应式电压互感器承担着高压侧电压信号转换的核心职能，是继电保护、计量装置、测控系统获取一次侧电压参数的关键一次设备，其运行稳定性直接关系到整个超高压输变电回路的保护动作可靠性与计量准确性。从结构设计逻辑来看，该产品采用户外全密封式结构，两端的复合绝缘伞裙采用大小伞交替排布的形式，能够在多雨、重污秽的户外环境下有效增大爬电距离，避免雨闪、污闪事故发生，伞裙材质选用耐候性硅橡胶，可长期耐受紫外线照射、温差交变带来的材料老化问题，适配不同海拔、不同污秽等级的变电站安装需求。中部的器身密封壳体采用高强度铸铝合金材质，内部封装了感应式绕组与铁芯组件，壳体做了等电位连接处理，避免高压场强下出现局部放电问题，两端的出线端子分别对应一次侧高压接入与二次侧信号输出，一次侧接线端采用带防晕罩的结构设计，降低超高压环境下的电晕放电损耗。从安装边界来看，该互感器采用卧式支撑安装结构，底部预留的安装支脚可直接固定在变电站的钢构架或混凝土基础上，安装时需保证设备整体水平度偏差不超过千分之二，避免内部绕组受额外应力影响绝缘性能，设备两端的接线端子需预留足够的软连接长度，抵消母线热胀冷缩带来的位移拉扯。设计过程中重点考虑了超高压下的电场分布均匀性，通过对端部均压结构、伞裙曲率、壳体外形的反复仿真优化，将设备表面最大场强控制在空气击穿场强的安全阈值以内，同时二次绕组做了多层屏蔽处理，避免一次侧高压干扰串入二次回路，影响测控、保护装置的信号准确性。设备的绝缘结构采用电容分压与主绝缘配合的形式，能够可靠承受400kV系统的工频耐压、雷电冲击耐压等试验要求，在长期运行中可准确将一次侧超高压按固定变比转换为标准的100V二次电压信号，供给后续二次设备使用，同时具备良好的伏安特性，在系统出现过电压、短路故障等异常工况下，仍能保证信号转换的线性度，不会出现铁芯饱和导致的信号失真问题，为继电保护装置提供准确的故障判据。
