TDK-Lambda导轨式交直流电源转换单元

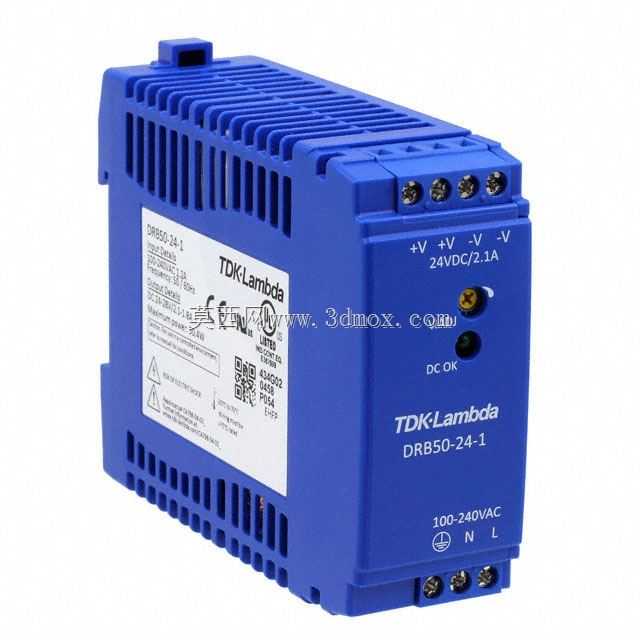

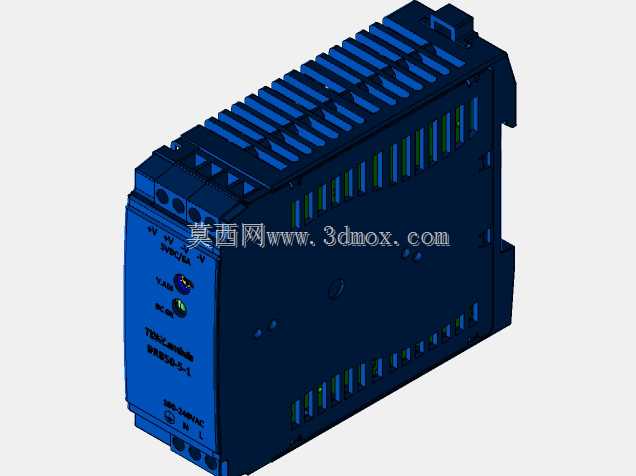

这款导轨式交直流转换单元，是工业控制柜内直流供电回路的核心部件，日常在自动化产线控制柜、分布式IO站点、小型设备单机供电场景中大量使用，负责把现场接入的宽幅交流市电转换为稳定的24V直流，给PLC、传感器、中间继电器、小型执行器等低压工控器件供电，避免电网波动直接冲击后端精密器件。从结构设计来看，整体采用蓝色阻燃工程塑料外壳，外壳表面排布多组纵向散热格栅，顺着壳体高度方向贯通，在柜内自然对流环境下就能把内部功率器件产生的热量及时散出，不需要额外加装散热风扇，减少了后期运维的故障点。壳体顶部设置四路输出接线端子，分别对应两路正极、两路负极，方便现场多支路直流负载就近接线，不用额外并线端子排；底部是交流输入端子，标注有L、N、接地标识，接线时能快速区分相线、零线与保护地，避免接错线导致器件烧毁。正面面板预留DC OK状态指示灯，设备正常输出直流电压时指示灯点亮，运维人员巡检时不用万用表测量就能快速判断电源工作状态，排查供电故障时能大幅缩短定位时间。安装方式采用标准DIN导轨卡扣设计，适配行业通用的35mm宽度电气安装导轨，卡装后卡扣自动锁止，不会因为柜内振动出现松脱，拆卸时只需要拨动卡扣就能快速取下，不需要额外拧固定螺丝，适配柜内紧凑的安装空间。输入侧支持85-264VAC宽幅交流输入，同时兼容120-373VDC直流输入场景，哪怕现场电网电压存在较大波动，或者部分场景采用直流母线供电，也能稳定输出24V、2.1A的直流电能，额定输出功率50W，足够覆盖小型单机设备或者分布式控制站点的供电需求。建模时完全还原了实物的安装边界尺寸，壳体的棱角、散热槽的间距、接线端子的开孔位置、导轨卡扣的突出尺寸都和实物一致，做电气柜三维布局时，可以直接调用这个模型核对安装间隙，避免后期装配时出现和线槽、其他器件干涉的问题；接线端子的位置也完全匹配实物，做布线仿真时能准确预估线缆的走向和长度，减少现场接线的材料浪费。壳体侧面的标签区域、品牌标识的位置也做了还原，做设备三维演示动画时，能清晰呈现器件的外观细节，不会出现和实物不符的违和感。
