燃烧器配套高压点火变压器结构设计

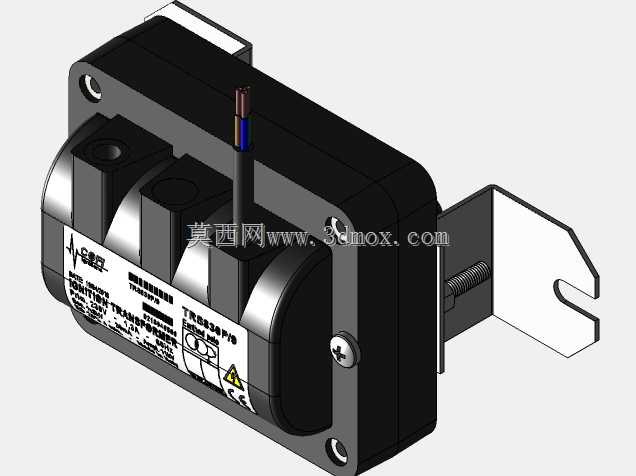

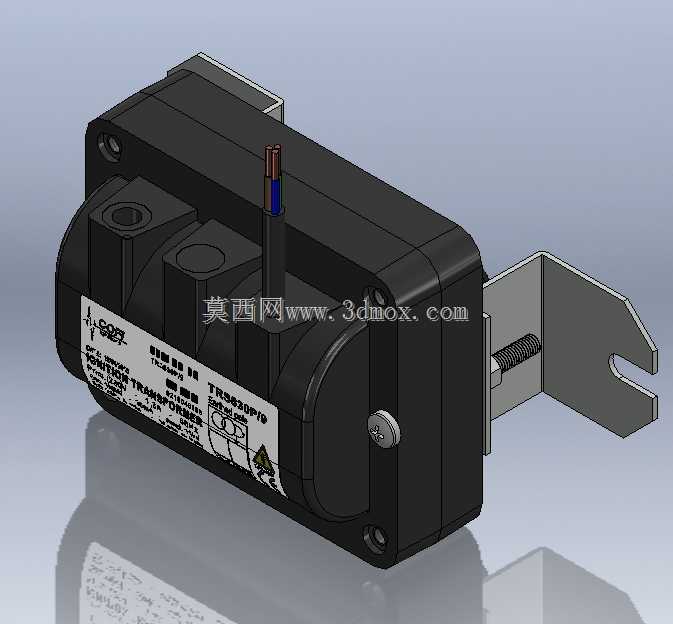

这款点火变压器主要面向工业燃烧系统配套场景，常见于燃气锅炉、工业燃烧器、焚烧炉、加热炉这类需要高压脉冲点火的热能设备上，核心作用是将输入的工频低压交流电升压至千伏级高压，通过输出端连接的点火电极击穿空气产生电弧，引燃可燃混合气，完成设备的点火启动流程。从结构设计来看，整体采用密封式矩形壳体布局，壳体选用耐温阻燃的工程塑料材质，既可以隔绝内部高压绕组与外界的接触，避免高压漏电风险，也能抵御燃烧设备周边的高温辐射、少量油污与粉尘侵蚀，适配工业现场相对复杂的工况环境。壳体侧面预留了标准安装孔位，配套的L型金属安装支架采用折弯成型工艺，支架上开设长条形调节孔，安装时可以根据设备舱内的实际布局调整固定位置，兼容不同安装面的固定需求，安装边界不需要额外预留过大的操作空间，常规燃烧器的电气舱位都能顺利布置。出线端采用密封固线结构，高压输出线与低压输入线从壳体端部引出，引线根部做了防弯折防护，避免设备运行过程中震动导致引线根部断裂，接线时可以直接对接设备的控制回路与点火电极，不需要额外做高压绝缘处理，壳体表面印刷的参数标识清晰标注了接线定义，现场接线时能快速区分输入输出端，减少接错线的概率。内部绕组采用灌封处理，将升压线圈、铁芯完全密封在绝缘灌封料内部，既可以固定内部元件位置，抵御设备运行时的持续震动，也能提升高压绝缘性能，避免潮湿环境下内部出现爬电现象。输出的高压参数匹配常规工业燃气点火的需求，产生的电弧长度足够引燃不同热值的燃气混合气，连续点火状态下的温升控制在绝缘材料耐温范围内，不会因为长时间点火导致内部绝缘失效。在建模过程中，还原了壳体的合模缝、固定螺丝位、支架的折弯圆角、引线的出线结构等细节，安装孔位的相对位置完全按照实物尺寸还原，导入整机装配时可以直接做干涉检查，不需要反复调整安装位的尺寸，对于做燃烧设备整机设计、电气配套选型的工程师来说，可以直接调用该模型完成设备的电气舱布局设计，核对安装空间是否匹配，也能直观展示点火部件在整机内的布置位置，避免后续生产装配时出现安装干涉、接线长度不足的问题。
