油浸式配电变压器结构三维设计

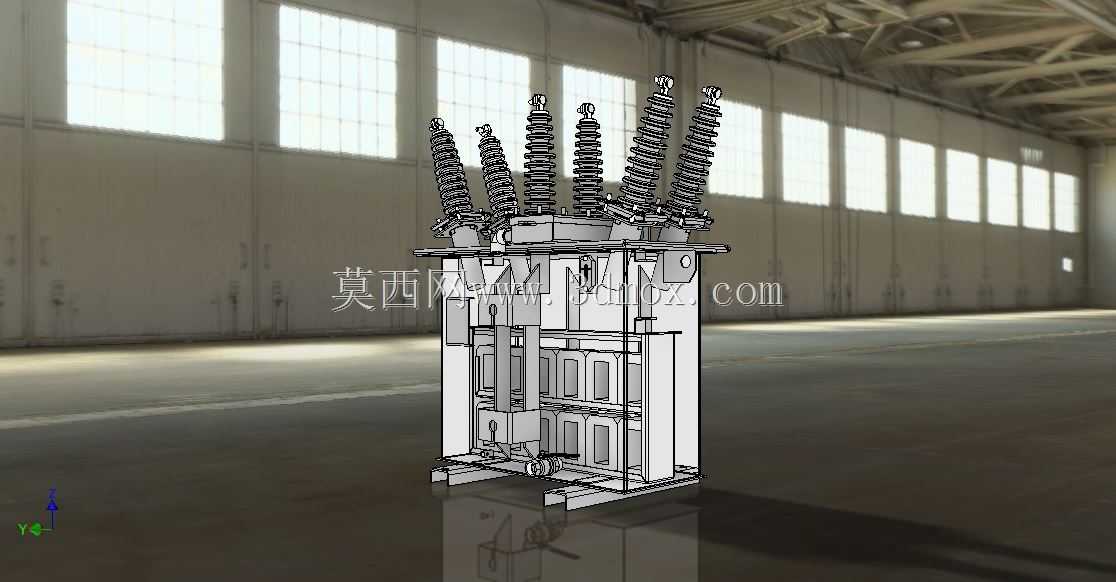

在城乡10kV配电网络、工业厂区供电系统的户外布设场景中，这类带外置高压套管的油浸式变压器是电能电压转换的核心设备，承担着将高压输电线路的电压降至用户侧可用电压等级的核心功能，其结构设计直接决定供电可靠性与运行寿命。从三维建模的结构拆解来看，模型完整还原了设备的核心组成：顶部呈错落排布的多组高压绝缘套管，内部嵌装导电杆与瓷质绝缘结构，负责实现高压侧引线与油箱内部的绝缘隔离，套管的伞裙结构设计充分考虑了户外雨雾天气下的爬电距离要求，避免高湿环境下的绝缘击穿风险。油箱作为设备的主体承载结构，采用钢板焊接的密封腔体设计，内部既容纳铁芯、绕组等核心电磁部件，也充装变压器油实现绝缘与散热双重作用，模型还原了油箱侧壁的散热结构、底部的安装支脚，支脚预留的安装孔位匹配常规户外台架、混凝土基座的安装尺寸，安装边界需预留顶部套管与周边带电体的安全绝缘距离，同时预留侧面油位检测、放油阀等附件的操作空间。建模过程中优先还原了铁芯与绕组的排布逻辑，铁芯采用叠片式结构的简化表达，绕组分层套设在铁芯柱上，高低压绕组的引出端分别对应顶部不同电压等级的套管，接线位置的排布符合现场接线的操作习惯，避免引线交叉带来的绝缘隐患。油箱顶部的结构除套管外，还预留了油枕、压力释放阀的安装位置，这类附件的接口尺寸在模型中做了对应匹配，方便后续做整体电站布设的装配校验。从设备选型适配角度，这类结构的变压器适用于户外露天安装场景，外壳的防护等级满足户外降水、扬尘环境的运行要求，底部支脚的高度设计兼顾了地面积水浸泡的防护需求，建模时对安装基准面做了统一约束，方便导入总装场景时快速完成与台架、接地系统的装配配合。模型对线束走线、附件安装的干涉问题做了提前校验，各部件的装配间隙符合电力设备的安全规范，可直接用于配电方案的可视化展示、安装施工的交底参考，也可作为同类型变压器结构优化的基础建模参考，帮助设计人员快速核对结构排布、安装空间的匹配性，减少现场安装时的干涉返工问题。
