卧式外燃式斯特林动力装置结构设计

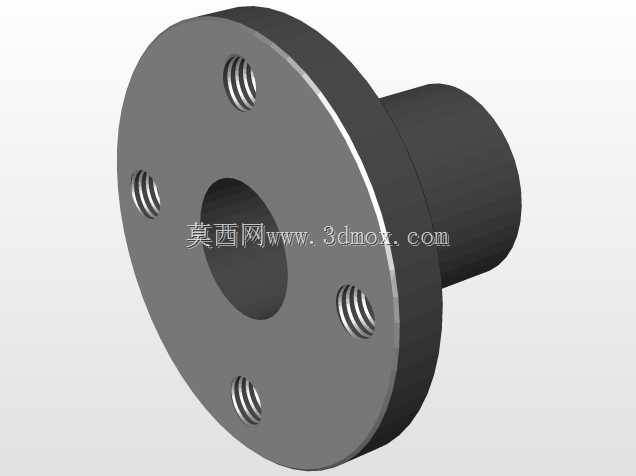

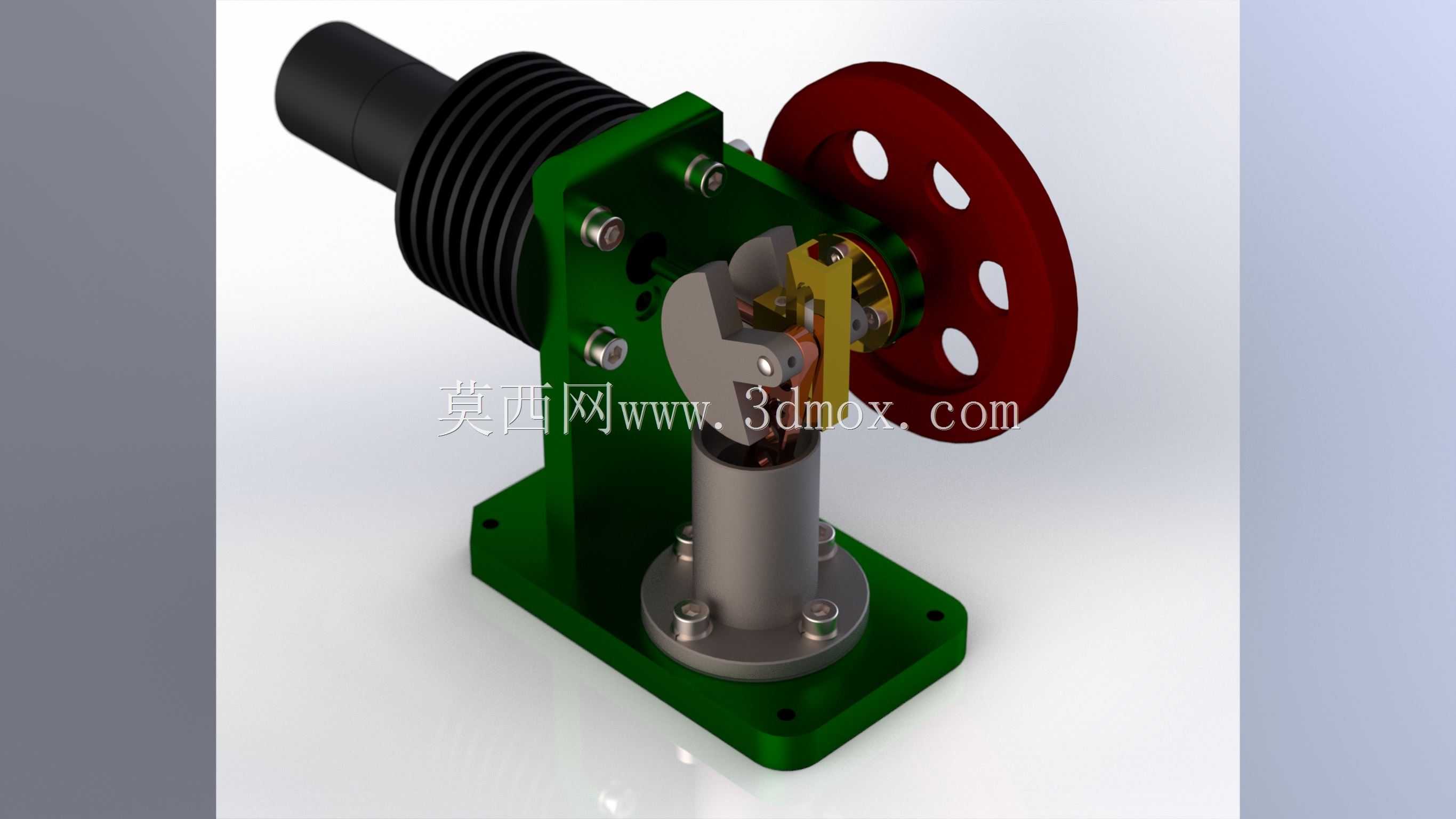

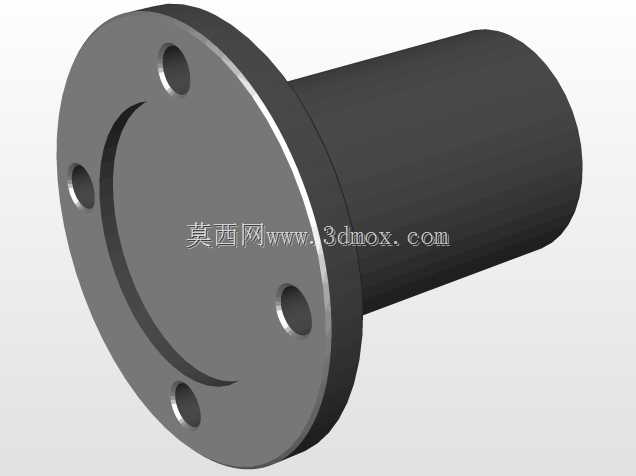

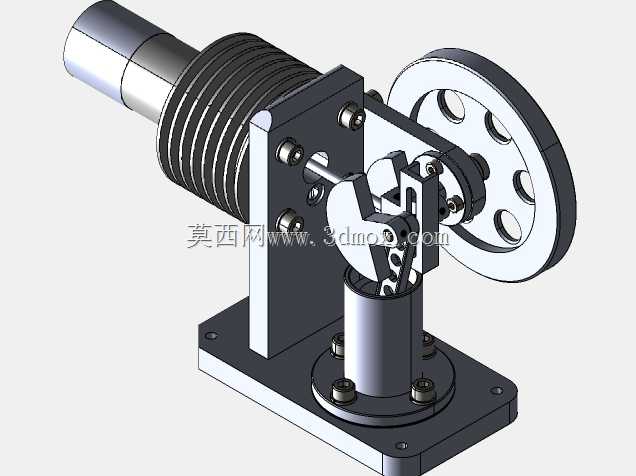

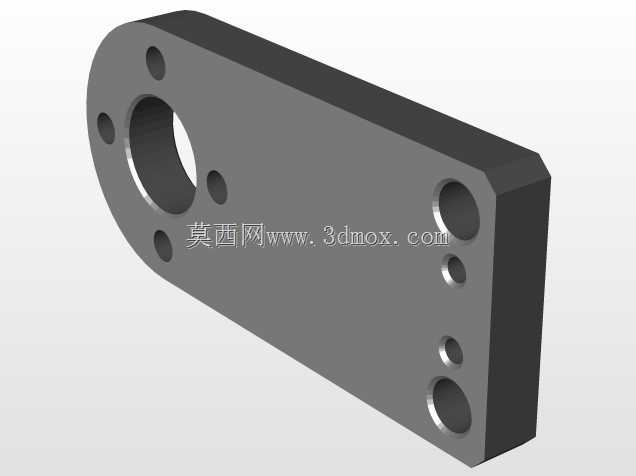

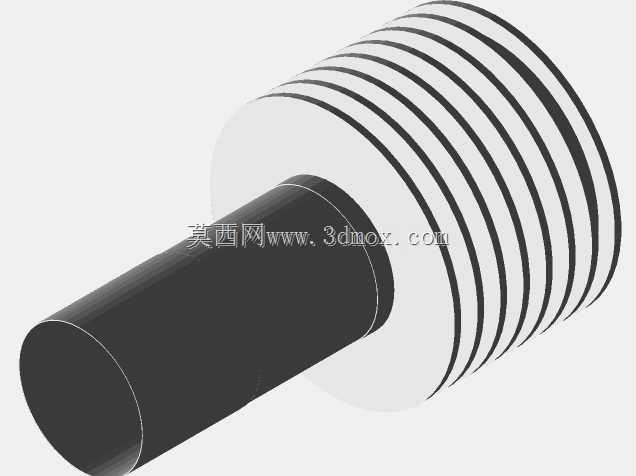

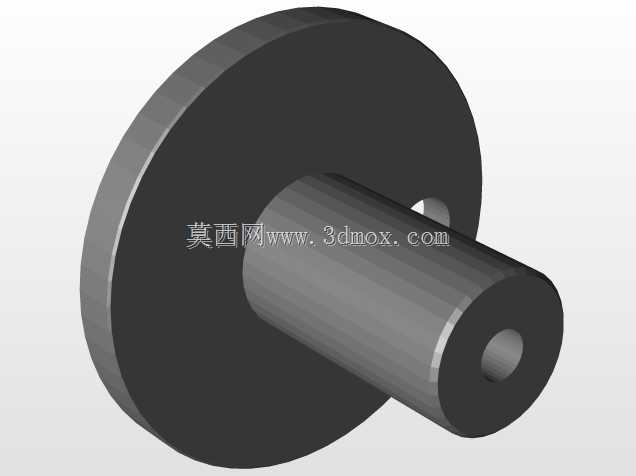

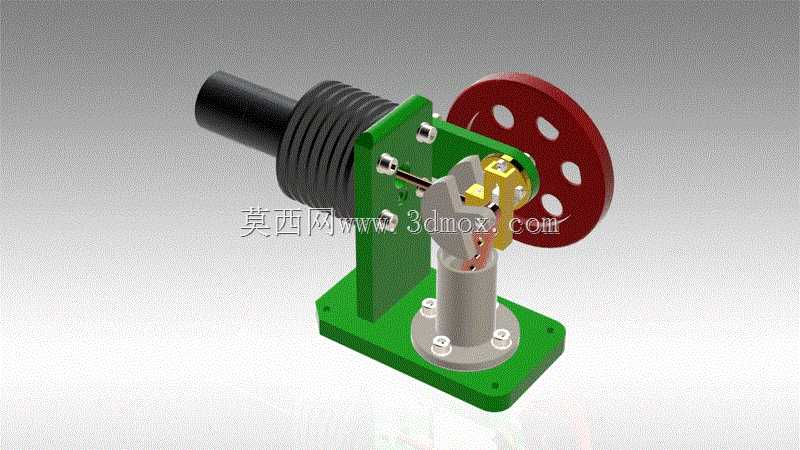

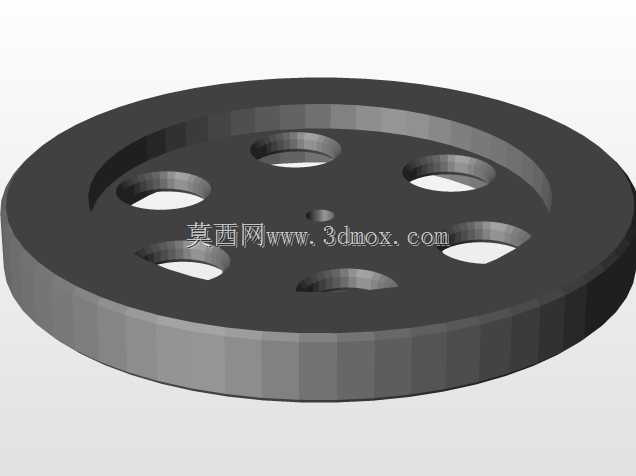

这类卧式斯特林动力装置常被应用于小型余热回收场景、科普教学演示平台以及低功率分布式能源试验台，不同于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠封闭工质的冷热交替膨胀压缩实现动力输出，对热源适应性极强，哪怕是低品位的工业余热、太阳能集热产生的温差都能驱动其运转，在对排放、噪音有严格限制的小型动力需求场景中具备独特优势。从结构设计逻辑来看，整体采用卧式布局将换热气缸与传动基座沿水平方向排布，能有效压缩整机的竖向安装空间，底部带安装孔的方形铸造型基座承担了所有部件的定位承载功能，四个沉头安装孔可直接通过螺栓固定在试验台架或设备安装面上，安装边界清晰，不需要额外设计复杂的转接支架。气缸端的散热鳍片采用等距环形结构，增大与空气的接触面积保证冷端换热效率，热端连接外置热源的接口做了同轴度公差约束，保证装配后气缸轴线与动力输出轴的平行度误差控制在合理范围内，避免运转过程中出现卡滞。传动侧的带轮集成了飞轮储能功能，轮盘上的镂空设计在保证转动惯量满足运转平稳性要求的前提下，尽可能降低了整体自重，带轮通过平键与曲轴连接，动力输出端可直接连接小功率负载或者传动带组。内部的曲柄连杆机构做了动平衡配重设计，偏心轮的配重块角度与活塞运动行程精准匹配，能抵消大部分往复运动产生的惯性力，降低运转时的振动幅度。设计过程中所有配合面都预留了合理的公差带，运动副之间的间隙满足常温到工作温度区间的热膨胀补偿需求，不需要额外添加复杂的冷却油路，维护难度远低于同功率等级的内燃机。整机的装配逻辑采用分层递进式，先将曲轴、连杆、活塞组件预装在基座的立式支撑柱上，再扣合气缸壳体与散热段，最后安装飞轮带轮，各部件的定位基准统一，装配过程中不需要复杂的专用工装，普通的内六角扳手即可完成全机组装。在实际选型应用时，可根据需求的输出功率调整气缸容积与冷热端温差范围，当前结构的尺寸参数适配10-50W功率区间的动力需求，安装时需要注意预留热端的热源连接空间以及飞轮侧的安全防护距离，避免运转过程中运动部件与周边结构发生干涉。
