航空发动机推力矢量喷管结构设计

推力矢量喷管是现代高机动飞行器动力系统的核心功能部件，主要配装于军用歼击机、高机动验证机等航空装备的动力段，替代传统固定式或仅可收扩的常规尾喷管，通过主动改变喷气排出方向，直接为飞行器提供额外的姿态控制力矩，大幅提升飞行器的大迎角机动能力、短距起降性能，甚至可在气动舵面失效的极端飞行状态下维持飞行姿态可控，是第四代、第五代战斗机实现超机动性能的关键结构载体。

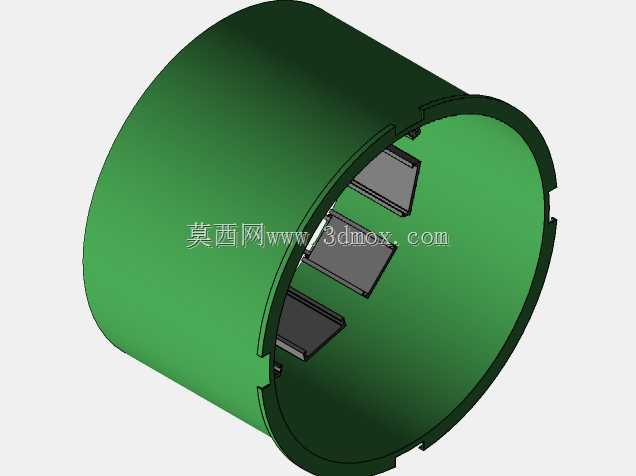

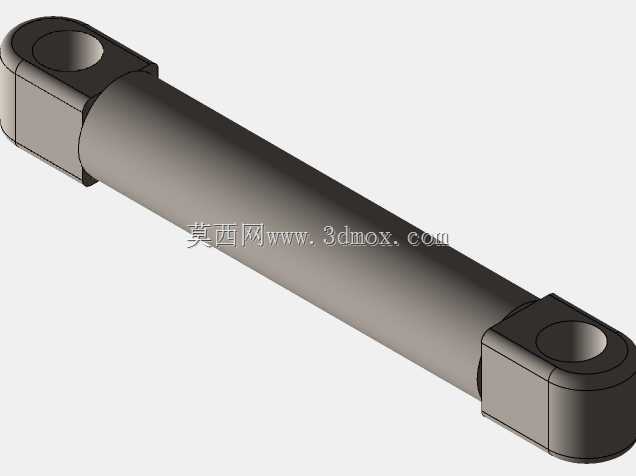

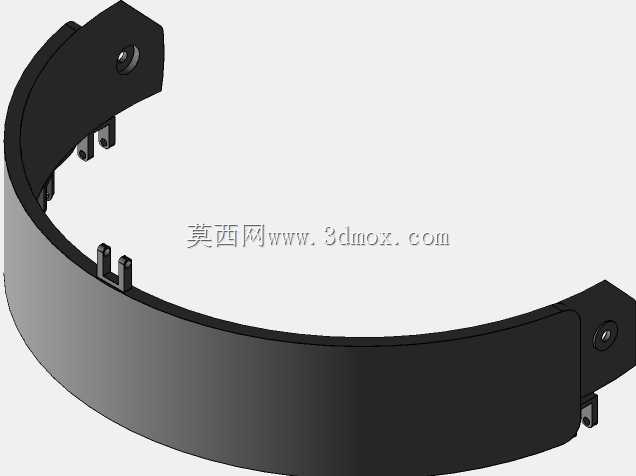

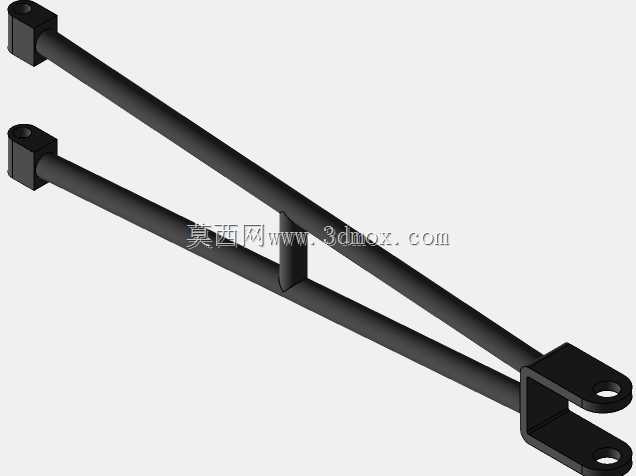

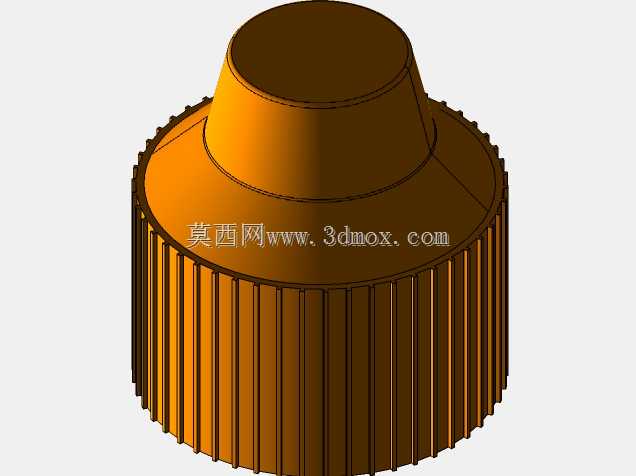

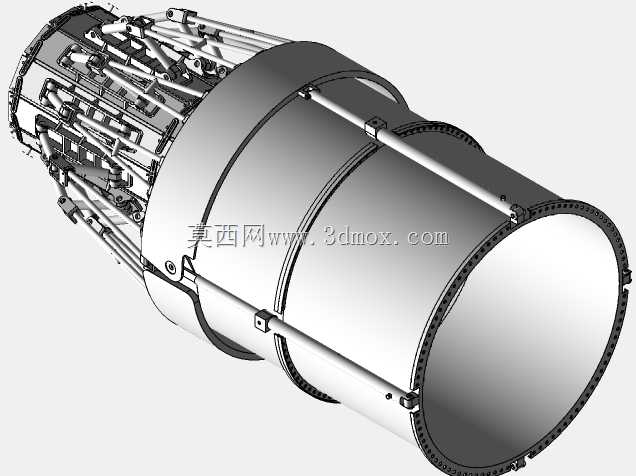

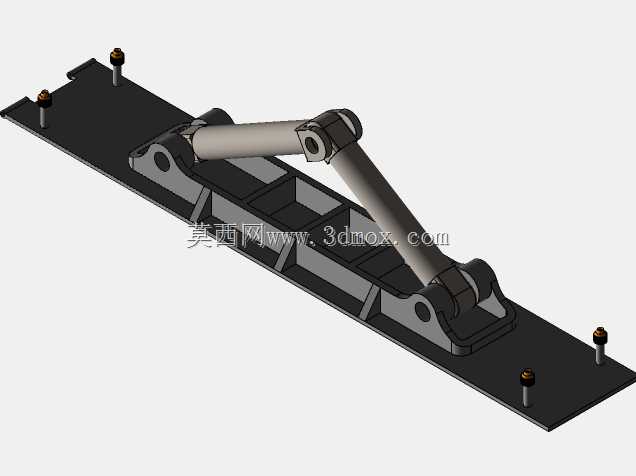

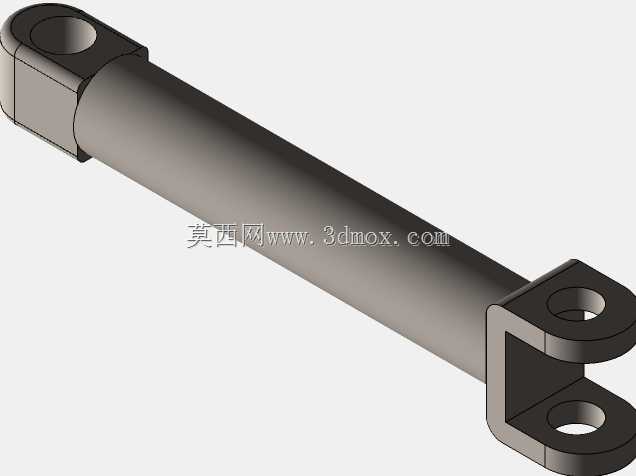

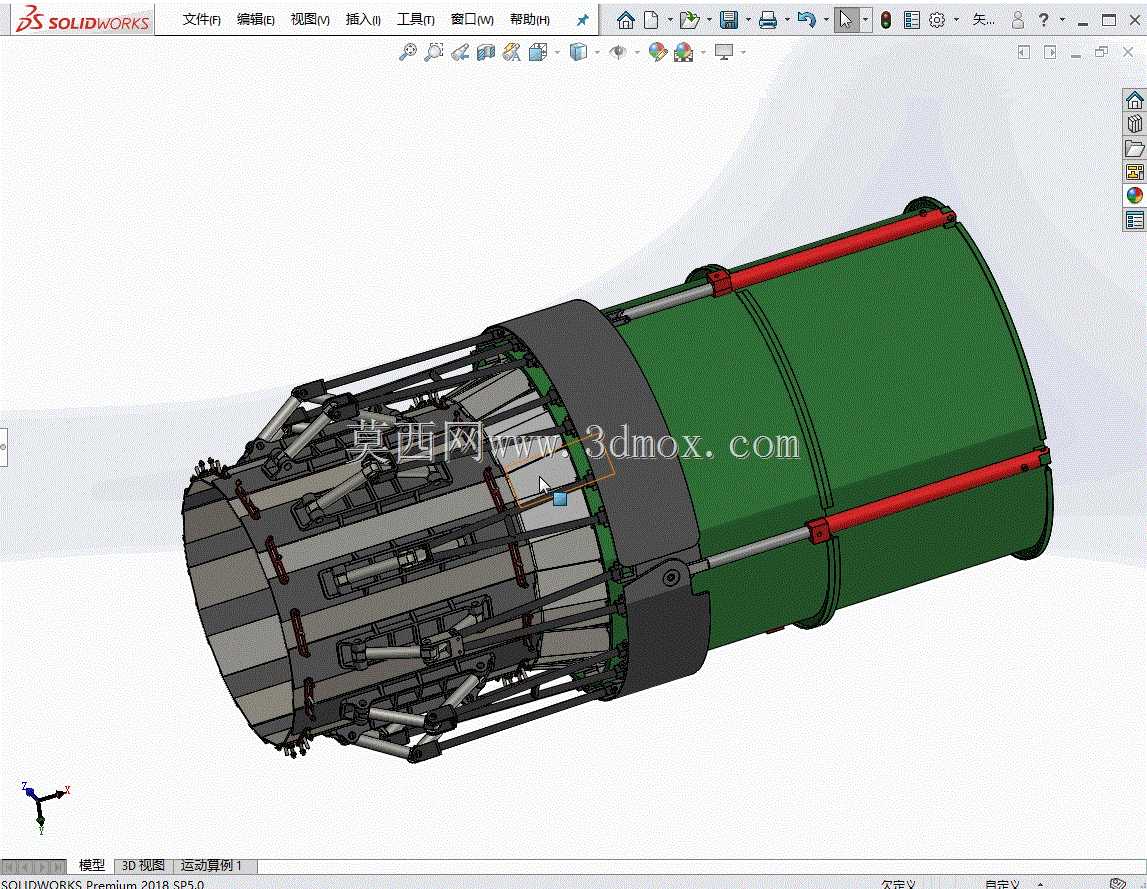

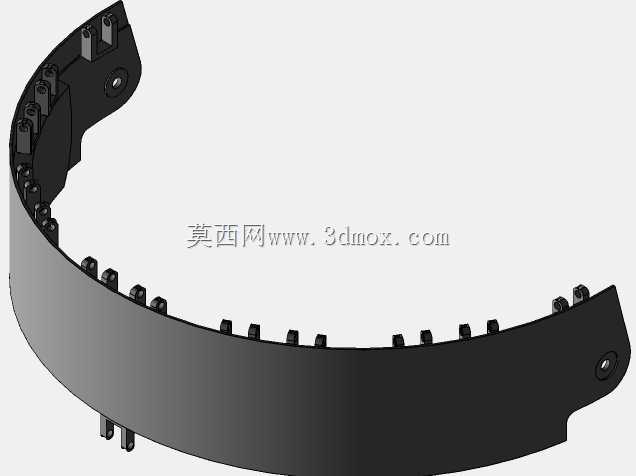

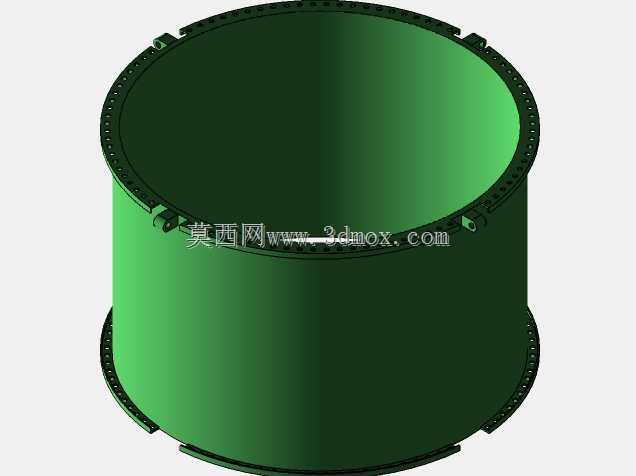

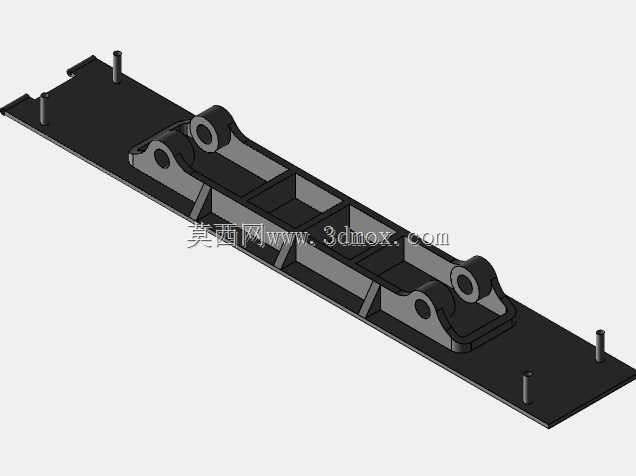

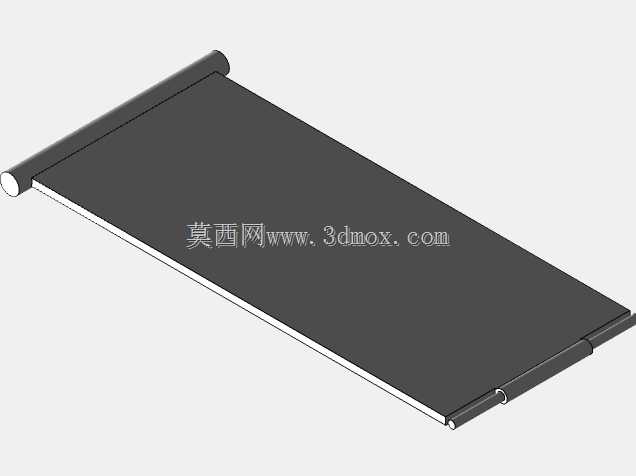

该喷管结构采用轴对称矢量调节方案，整体为筒状串联安装结构，前端对接发动机加力燃烧室出口法兰，安装边界需匹配发动机后机匣的连接孔位与同轴度要求，整体外廓需预留足够的周向偏转空间，避免矢量调节过程中与后机身结构、尾翼操纵构件发生运动干涉。结构上分为固定机匣段、调节环组件、收敛扩张调节片组、周向布置的矢量作动筒四个核心部分：固定机匣段作为整个喷管的承力基座，承担高温燃气的径向载荷与作动机构的反作用力，内壁需匹配高温燃气冲刷的热防护设计；调节环通过多组连杆与每一片调节片铰接，周向均匀布置的作动筒采用冗余设计，单根作动筒的伸缩量可独立控制，通过不同作动筒的差动量带动调节环产生多自由度偏摆，进而带动整圈调节片同步偏转，实现喷口在全周向任意角度的矢量转向，同时可兼顾常规喷管的喉道面积收扩调节功能，匹配发动机不同工况下的排气需求。

设计过程中需重点考虑多连杆机构的运动解算，确保任意偏转角度下各调节片之间的密封间隙处于合理范围，避免高温燃气泄漏灼伤周边结构；作动机构的布置需避开高温燃气直接冲刷区域，同时保证足够的维护可达性，便于外场快速检修更换作动元件；整体结构的重量控制需严格匹配航空装备的减重要求，承力构件采用高强度耐高温合金材料，非承力护板采用轻量化复合结构，在满足热强度、刚度要求的前提下尽可能降低结构重量，减少对发动机整机推重比的负面影响。

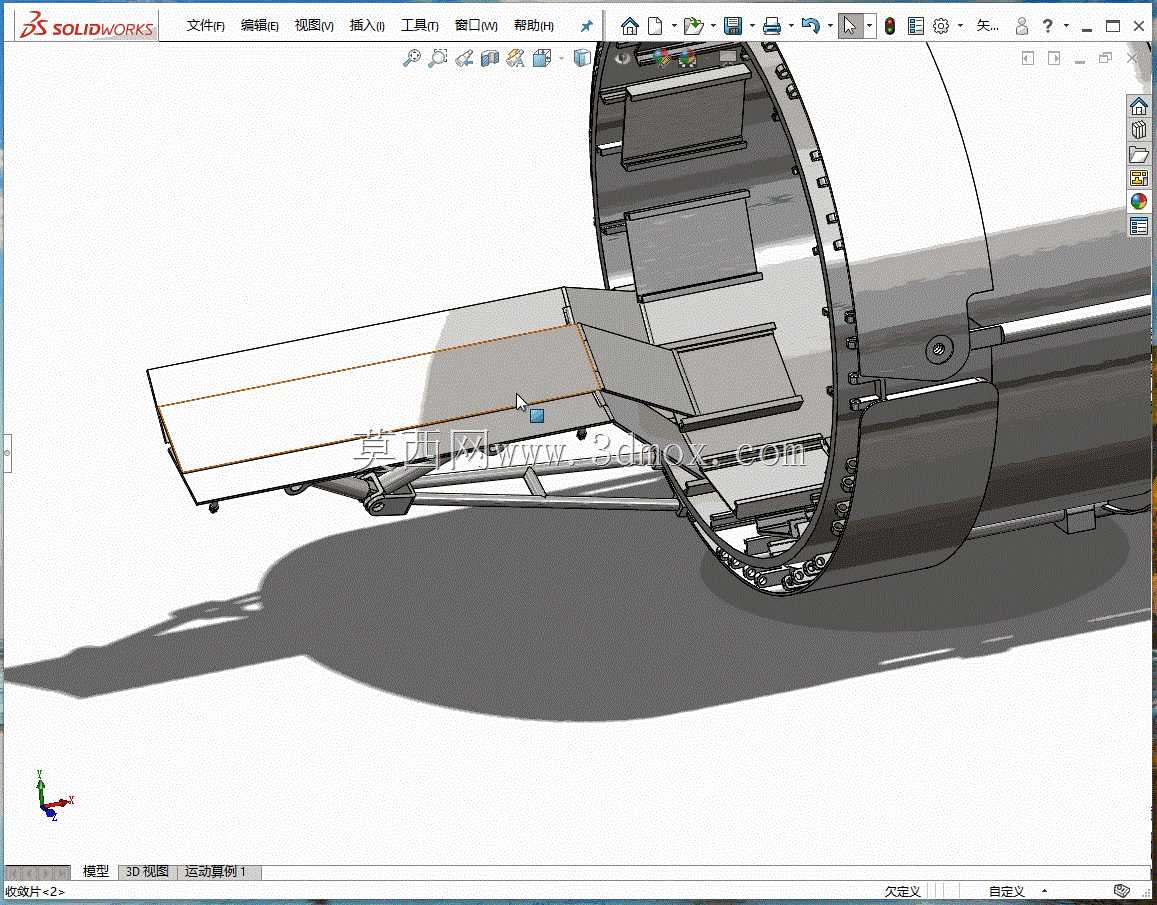

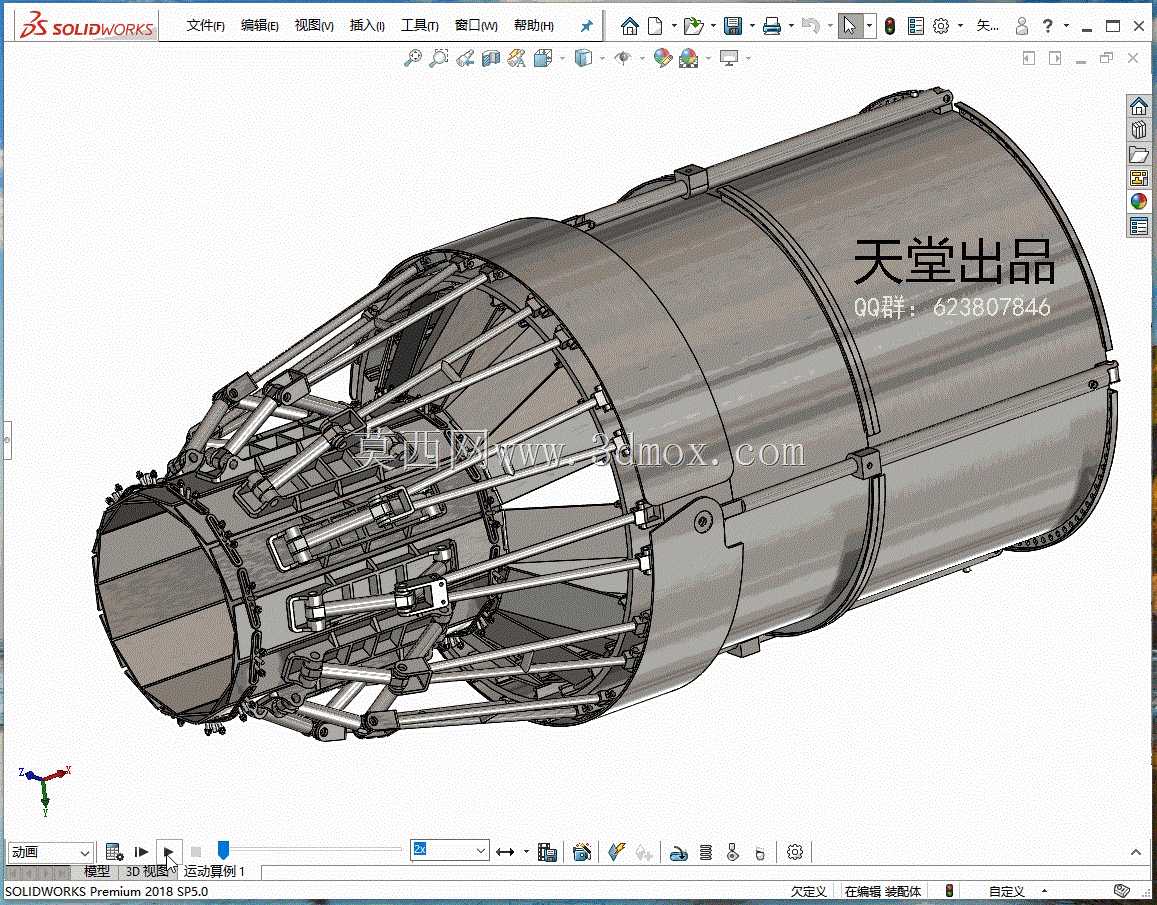

从实际工程应用角度，该类喷管的运动仿真需覆盖最大加力、巡航、慢车等全工况下的矢量偏转过程，验证各铰接点的运动行程无卡滞、各构件的受力峰值处于材料许用应力范围内，安装接口的尺寸公差需严格控制，保证与发动机主机的装配同轴度，避免工作过程中产生额外的振动载荷。
