喜利得HLC-HX规格外六角头套筒锚栓

在建筑机电安装、幕墙龙骨固定、工业设备基座锚固这类需要在混凝土基材上实现可靠连接的场景里，这类外六角头套筒式锚栓是现场施工中出镜率极高的连接件。不同于普通敲击式膨胀螺栓，这款锚栓的结构设计充分考虑了安装便捷性与长期锚固的可靠性，头部采用标准外六角构型，可直接配合普通套筒扳手或者电动扳手完成拧紧作业，不需要额外的辅助固定工装，在高空作业或者狭小安装空间内操作时，能有效降低施工难度，提升安装效率。

从结构细节来看，锚栓的杆部设置了多段阶梯式轴径，靠近头部的法兰台肩在安装到位后会紧密贴合被连接件表面，分散锚固点的压应力，避免拧紧过程中被连接件表面出现压溃凹陷。杆身中段的开缝套筒段是实现膨胀锚固的核心结构，当拧紧外六角头部时，底部的锥度端头会被拉入套筒内部，迫使开缝段沿径向均匀胀开，与混凝土钻孔的内壁形成紧密的机械咬合，相比普通单缝膨胀结构，这种设计的胀开受力更均匀，能在不同强度的混凝土基材上获得更稳定的拉拔承载力，也能降低因钻孔孔径偏差带来的锚固失效风险。

从安装边界来看，这款规格为5/16英寸杆径、1-1/2英寸有效锚固长度的锚栓，适配的钻孔直径与杆部膨胀段外径匹配，钻孔深度需要略大于锚栓的总插入长度，保证底部锥头有足够的行程完成胀开动作；安装时需要注意被连接件的安装孔直径要略大于锚栓杆径，保证锚栓能顺利穿过被连接件进入钻孔，同时头部法兰的外径要大于安装孔直径，避免拧紧时锚栓整体随扳手转动无法完成胀紧。在实际选型时，需要结合被连接件的总厚度、混凝土基材的强度等级、需要承受的拉拔与剪切载荷值来匹配对应规格，这款锚栓适合用于静态载荷为主的轻型设备固定、管线支吊架锚固、装饰构件连接等场景，不适合用于有强烈振动冲击或者长期承受往复动载荷的重载连接部位。

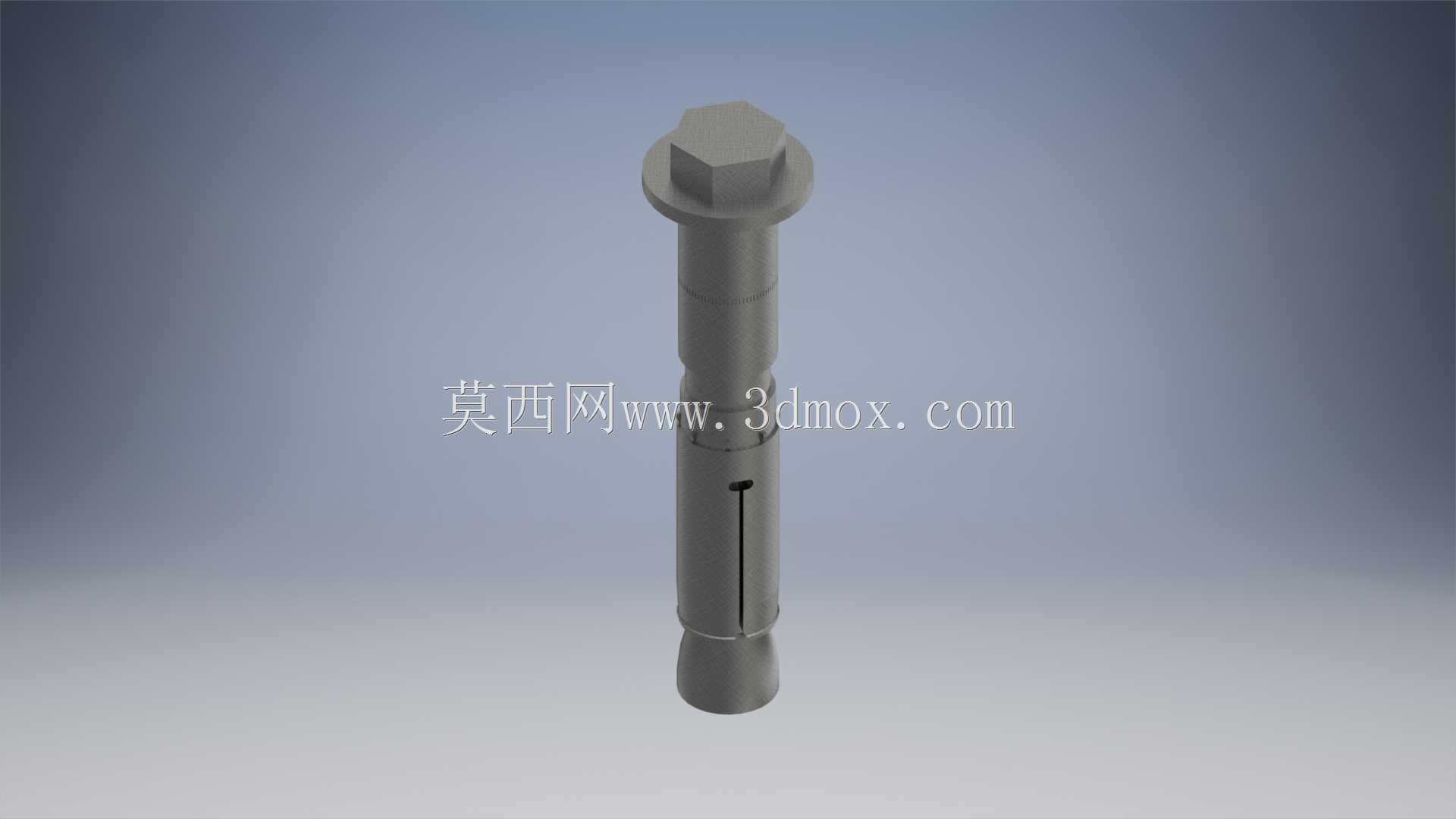

建模过程中对各段轴径的过渡圆角、开缝的宽度与长度、头部六角的对边尺寸、底部锥头的锥度都做了还原，能直接用于安装模拟、干涉检查、支吊架装配的虚拟验证环节，帮助设计人员在方案阶段提前核对安装空间，避免现场施工时出现锚栓与周边构件干涉、长度不匹配的问题。
