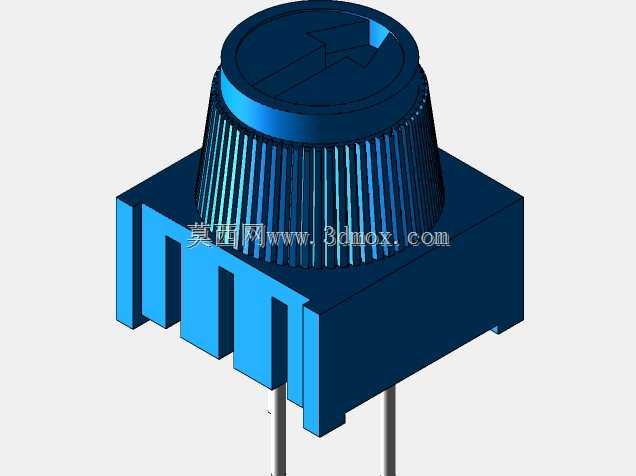

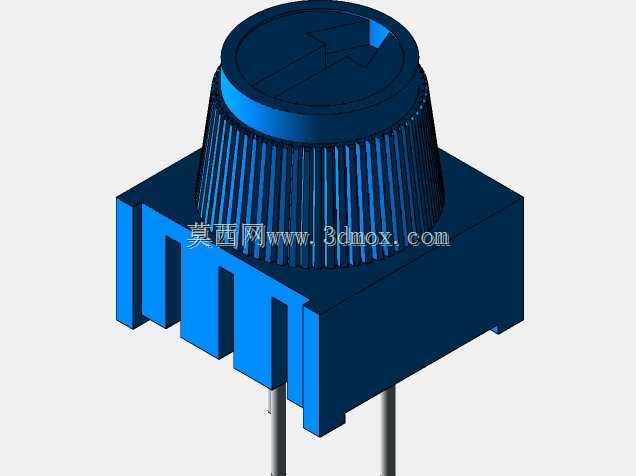

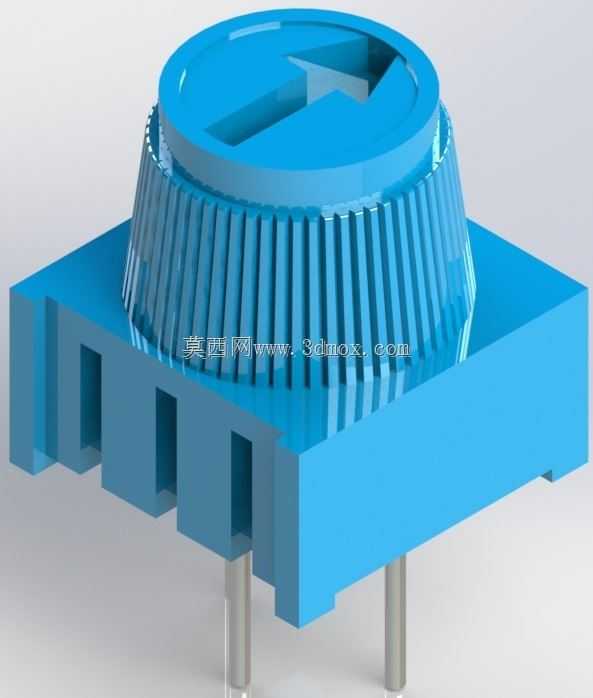

带旋钮10千欧试验板微调电位计结构设计

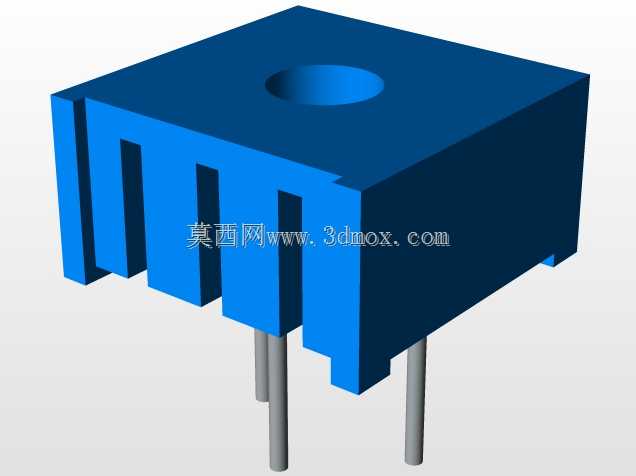

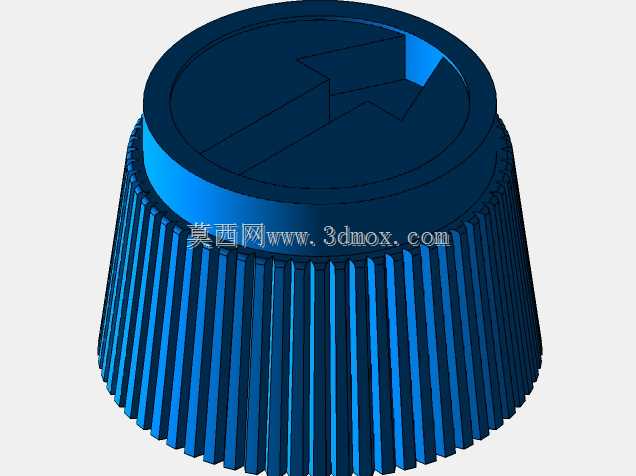

在电路板调试、试验板电路验证场景中，这类带旋钮的微调电位计是极为常用的被动调节元件，主要用于电路参数校准、信号幅值微调、基准电压调整等场景，无需额外工具即可手动完成参数整定，适配试验阶段频繁调整参数的使用需求。从功能特性来看，该电位计额定阻值为10千欧，属于线性调节型电位器，旋钮表面做了防滑齿纹设计，转动时阻尼均匀，每一圈的阻值变化线性度可控，能够实现小步进的参数微调，避免调节时参数跳变导致的电路工作异常。底座采用直插式引脚设计，引脚间距符合通用面包板、试验板的标准孔距，可直接插装在0.1英寸间距的试验板上，也可通过波峰焊焊接在常规PCB板上，适配多种电路搭建场景。设计过程中，首先考虑的是手动操作的人机交互合理性，旋钮直径设置为适配手指捏合的尺寸，顶部的一字槽既可以用手拧动，也可在需要更精细调节时搭配一字螺丝刀进行微调整，兼顾快速粗调和精准微调的需求。旋钮外圈的竖向防滑齿深度经过优化，既保证手指捏合时不打滑，又不会因为齿纹过深积灰影响转动手感。底座的方形结构做了定位凸台设计，插装时能够贴合试验板表面，避免焊接或插装后元件歪斜，引脚长度预留了足够的焊接余量，既可以满足面包板插装的深度要求，也能适配不同厚度PCB的焊接需求，多余引脚可在焊接后修剪。安装边界方面，元件整体高度控制在常规板载元件的高度范围内，不会与周边低矮元件产生空间干涉，底座的方形轮廓占用的PCB面积经过优化，在保证结构强度的前提下尽可能缩小占用空间，适配高密度试验板的元件排布需求。电位计内部的电阻体采用碳膜材质，调节寿命满足试验阶段反复调整的使用要求，转动扭矩设置在合适区间，既不会因为过松导致参数受震动偏移，也不会因为过紧导致调节费力。在电路调试场景中，这类电位计常被用于运算放大器增益调节、传感器零点校准、电源输出电压微调、LED亮度调节等环节，相比贴片式微调电位器，带旋钮的设计无需借助工具即可快速调整，大幅提升试验阶段的参数调试效率，尤其适合需要反复修改电路参数的原型验证阶段使用。建模过程中对旋钮的防滑齿做了阵列特征处理，保证每一个齿的尺寸均匀一致，底座的插槽结构做了壁厚优化，既满足注塑成型的工艺要求，也保证结构强度，引脚的位置度公差严格控制，确保能够顺利插入标准试验板的孔位，不会出现插装错位的问题。
