工业测试用绝缘安全香蕉插座结构设计

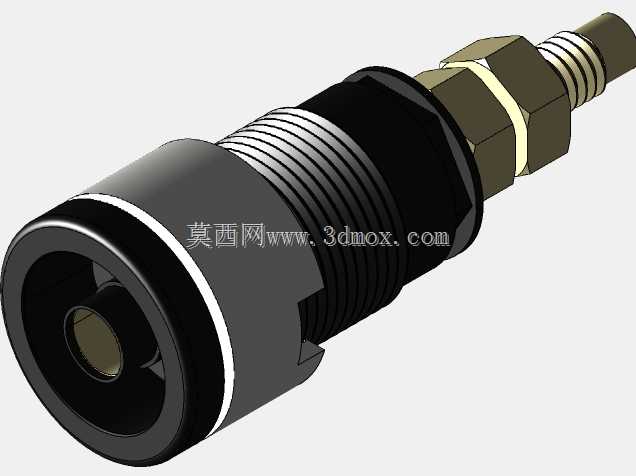

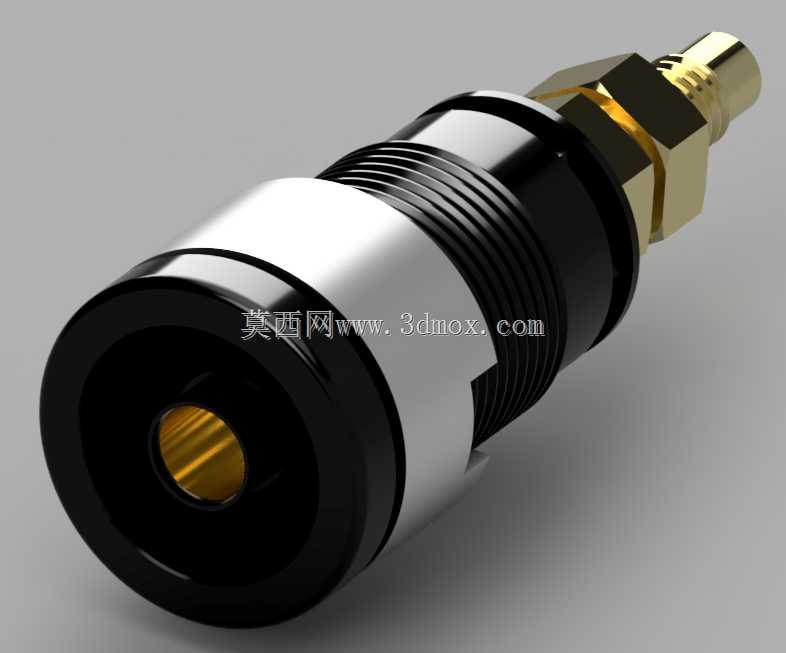

这款香蕉插座主要面向电子测试、实验台接线、低压电气设备内部信号转接场景设计，日常使用中可匹配标准4mm香蕉插头，实现测试回路、信号采集线路的快速插拔连接，相比传统螺丝压接端子，能大幅提升测试接线的换线效率，在实验室调试、产线功能测试工位、教学实验台的布线场景中应用十分广泛。从结构设计逻辑来看，产品采用分段式组合结构，前端接触段采用高导电铜材加工，内部插孔做了收口弹片设计，插头插入后可依靠弹片的弹性形变提供稳定的接触压力，避免测试过程中因震动、拉扯出现接触不良导致的信号跳变或供电中断问题；中部设置了带外螺纹的安装段，可穿过设备面板的预制安装孔，配合配套的六角锁紧螺母完成面板固定，安装时可根据面板厚度调整螺母锁紧位置，适配1-5mm厚度的常见设备面板，安装边界预留了足够的扳手操作空间，无需特殊工装即可完成徒手或普通扳手的装配作业。外层绝缘部分采用两段式结构，前端外露段做了加大直径的绝缘法兰设计，安装后可完全覆盖面板开孔边缘，避免插孔内部带电部件与金属面板接触造成短路，同时法兰边缘做了圆角过渡，避免安装和使用过程中划伤操作人员手部；中部绝缘握持段做了环形防滑滚花处理，在需要拆卸插座本体进行维护时，可直接手持滚花段旋拧，无需额外工具即可完成初步预紧。尾部接线端采用螺纹压接结构，可适配0.5-2.5平方毫米的多股铜芯导线，压接后外部做了绝缘包覆，避免接线部位裸露造成的触电风险，同时尾部接线端的外径控制在合理范围，多组插座并排安装时，相邻插座的绝缘外壳不会出现干涉，最小中心距可做到12mm，能满足高密度测试面板的布线需求。设计过程中重点考量了频繁插拔的耐用性，内部铜件接触部位做了镀层处理，可承受千次以上的插拔循环而不出现接触电阻超标的问题，绝缘外壳选用耐温工程塑料，可在-20℃到80℃的工作环境下长期使用，不会出现绝缘性能下降、壳体开裂的问题，完全满足常规工业测试场景、教学实验场景的使用要求。
