燃气轮机用X-OVER凸缘连接法兰结构

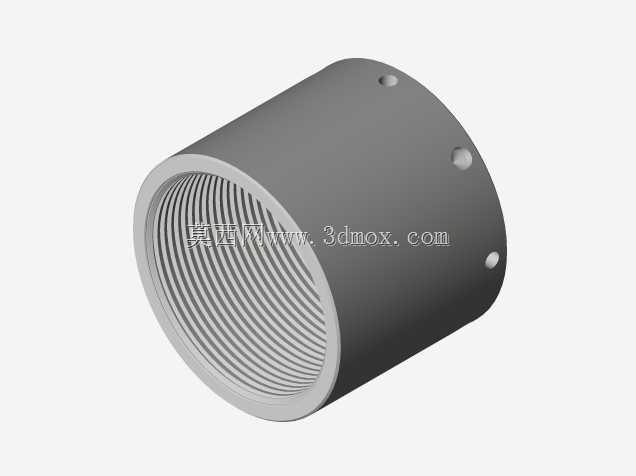

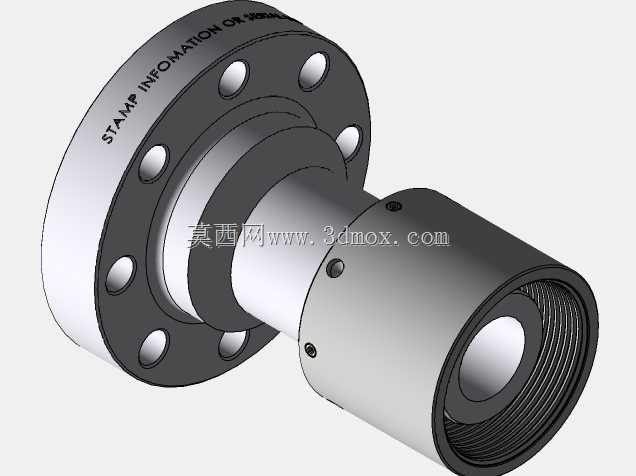

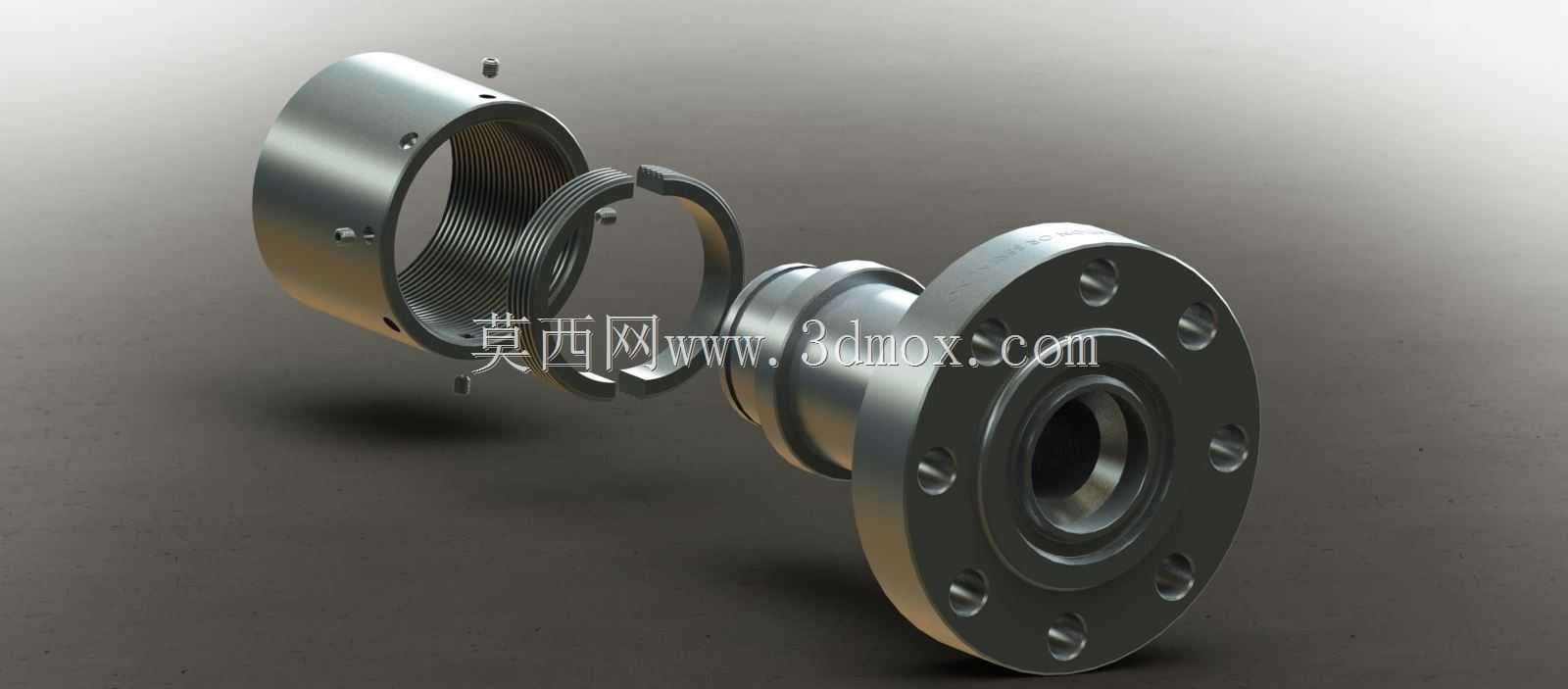

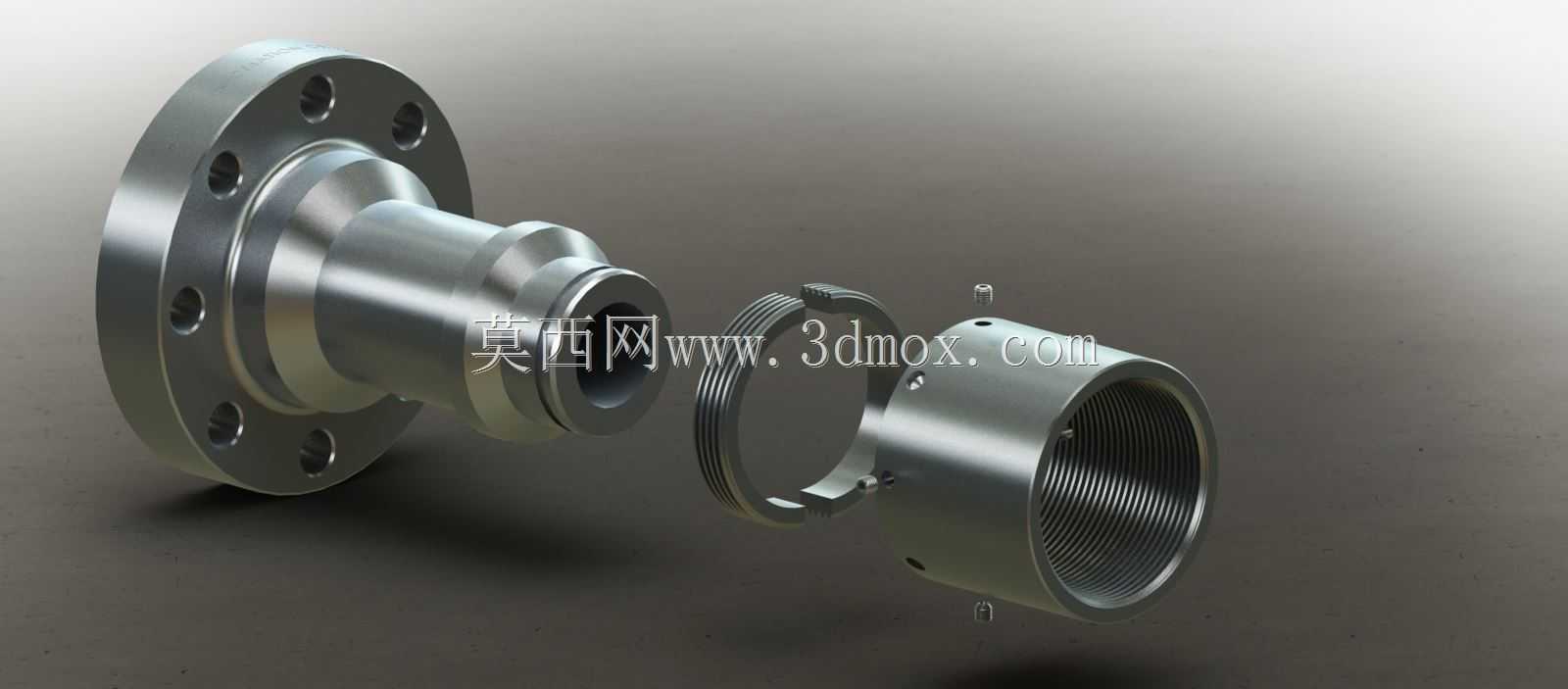

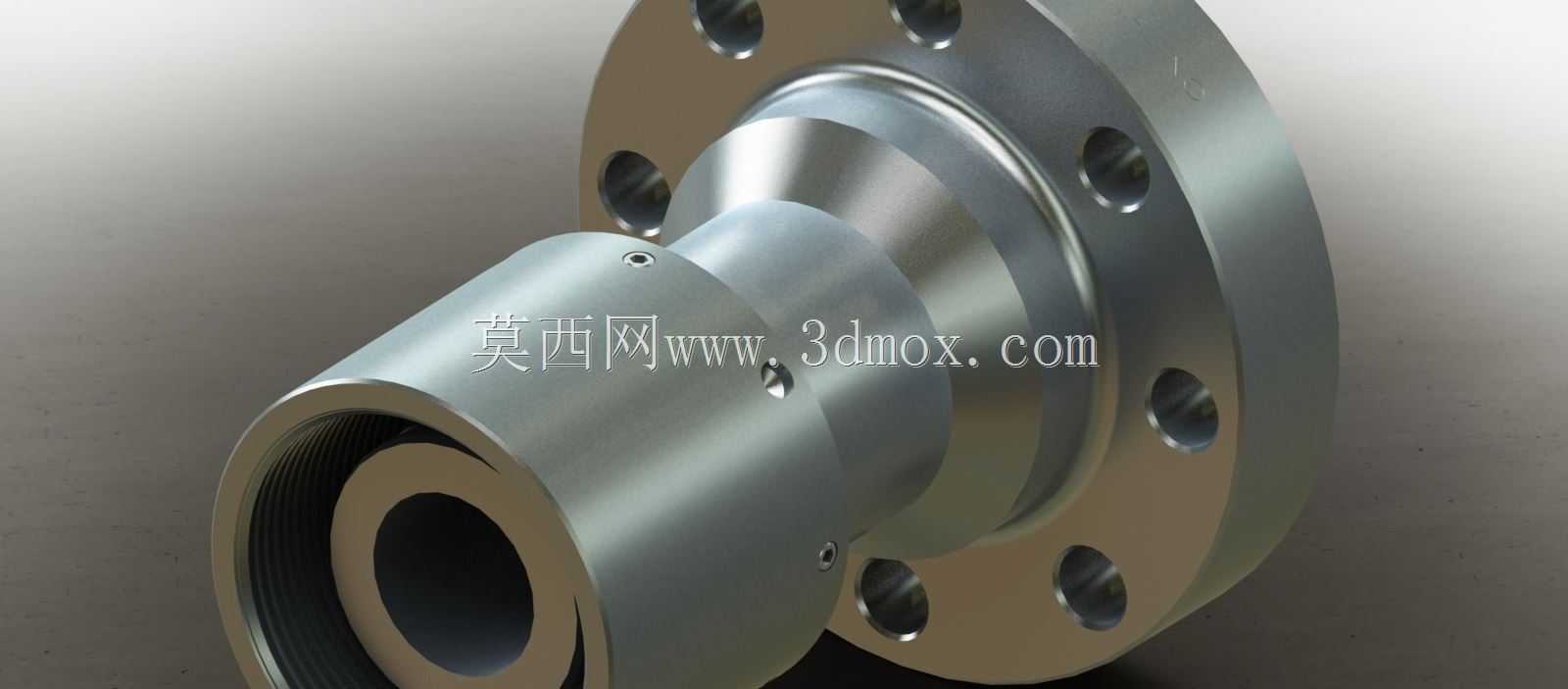

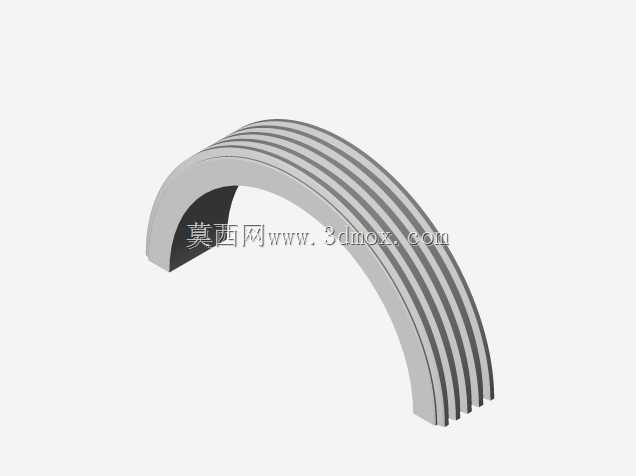

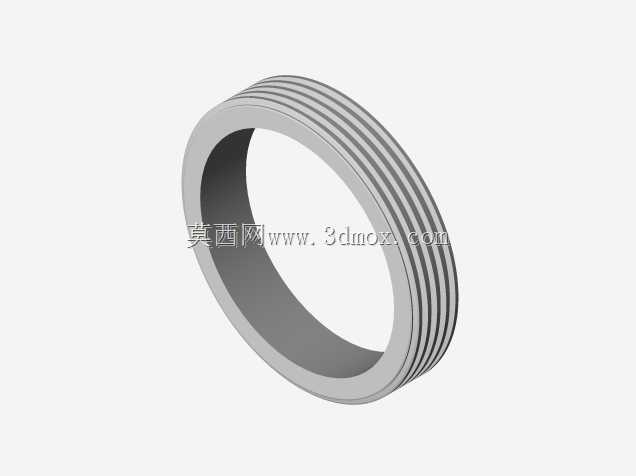

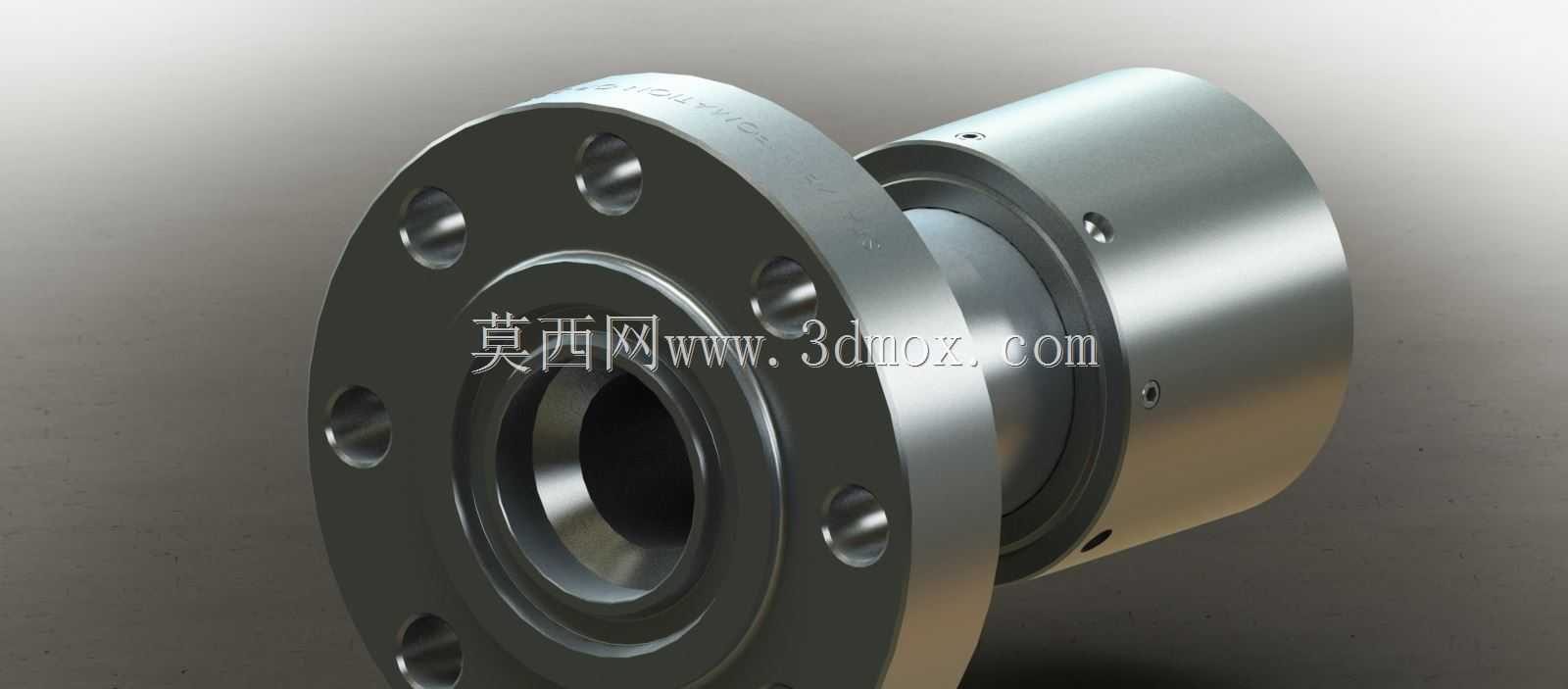

该法兰组件主要应用于燃气轮机的流体管路接驳场景，承担高压介质输送过程中的管路对接、密封与载荷传递作用，是燃机辅助管路系统中保障介质稳定传输的关键连接部件。整套组件采用分体式组合结构，包含带安装孔的法兰盘主体、配套锁紧卡环以及带内螺纹的对接筒体，各部件配合面经过精度适配设计，可在燃机运行的振动、温度波动工况下保持连接可靠性，避免介质泄漏与连接松脱问题。从结构设计逻辑来看，法兰盘端的周向均布螺栓孔采用等节距排布，适配标准螺栓紧固安装，安装时可通过螺栓预紧力将法兰端面与对接管路端面压紧，配合端面密封结构实现静密封；对接端采用ACME梯形螺纹设计，这类螺纹牙型强度高、对中性好，可承受较大的轴向载荷与一定的径向错位，适配现场管路安装时的微量调整需求，同时配套的开口卡环可在螺纹旋合到位后嵌入卡槽，限制螺纹副的轴向窜动，防止设备运行过程中因振动导致螺纹松退。外形尺寸方面，法兰端外径155mm，设置6处规格为1/2英寸的安装螺栓孔，对接凸缘部分尺寸适配12-7规格的外接管路，整体轴向总长14.5mm，安装时需预留足够的螺栓操作空间，螺纹对接端需保证旋合长度满足密封与载荷要求，安装边界需避开周边管路的干涉区域，确保卡环安装操作可顺利完成。在实际使用场景中，这类法兰常应用于燃机的润滑油管路、冷却介质管路的转接位置，相比普通平焊法兰，其组合式结构可降低现场安装的对位难度，卡环防松结构无需额外增加止动垫圈等附件，可缩小安装占用空间，适配燃机内部管路排布紧凑的安装环境。建模过程中需重点关注各配合面的尺寸公差，螺纹部分的牙型参数需严格匹配ACME螺纹标准，卡环的卡槽位置与深度需保证卡环装入后可同时卡接法兰与对接筒体的限位槽，法兰盘端面的密封槽粗糙度与平面度需满足密封要求，避免因加工精度不足导致密封失效。
