5-3/4英寸ACME销轴环602翼结构组件

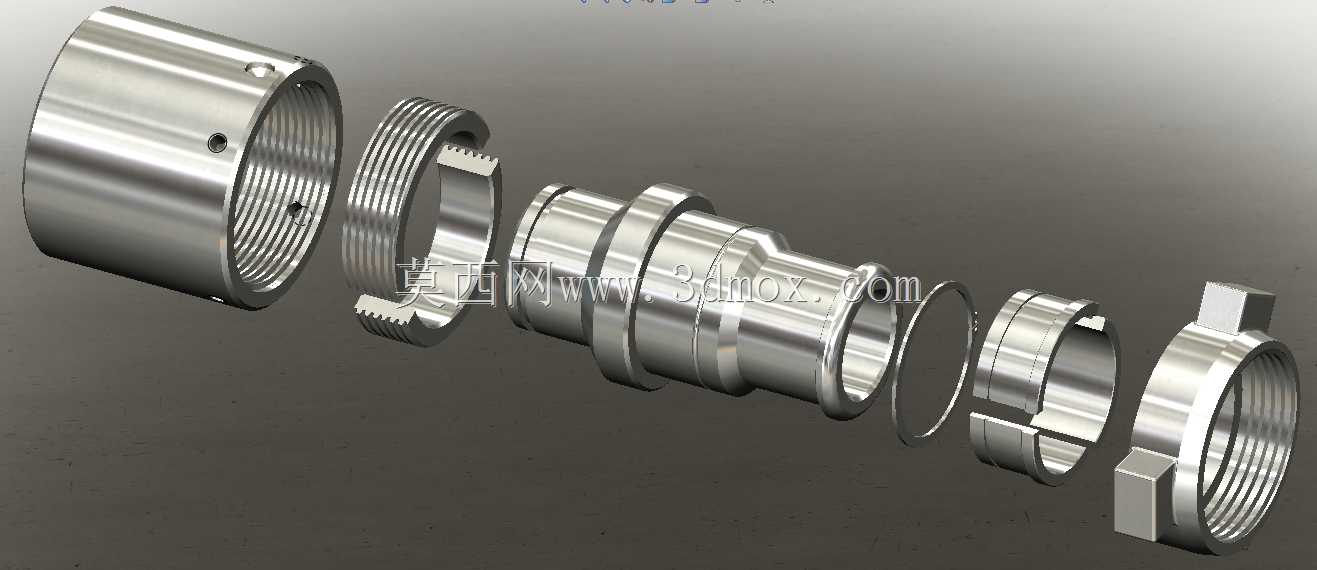

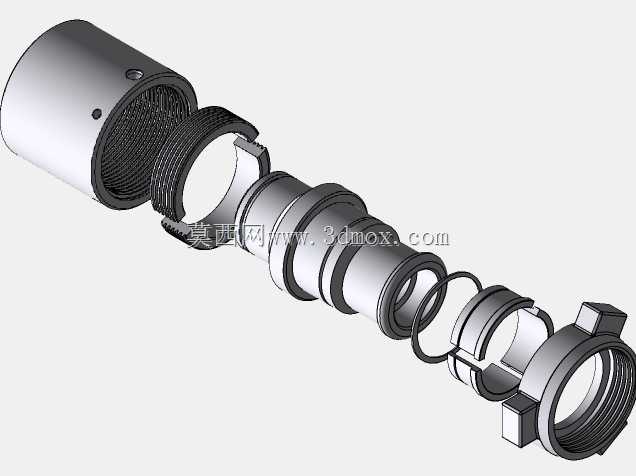

　　这套带翼型结构的ACME螺纹销轴环组件，主要应用在需要大扭矩锁紧、高密封可靠性的管路对接场景，在通讯基站的馈线管路、户外重型信号传输设备的线缆防护套管连接段尤为常见，这类场景往往要求连接结构能承受户外长期的风载振动、温差形变，同时还要保证对接处的同轴度，避免内部线缆或者传输介质出现挤压磨损。从结构拆分来看，整套组件包含外螺纹对接套筒、带齿锁紧卡环、阶梯式主轴芯、密封挡圈、开口定位环、带翼锁紧螺母几个核心部分，每个零件的配合公差都经过了适配，ACME梯形螺纹的牙型角选用29度标准规格，相比普通三角螺纹，牙根强度更高，对中性更好，在频繁拆装或者长期受轴向载荷的工况下，不容易出现滑牙、咬死的问题，

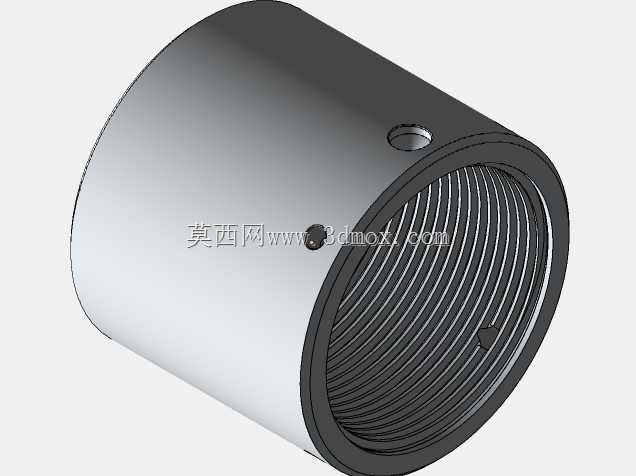

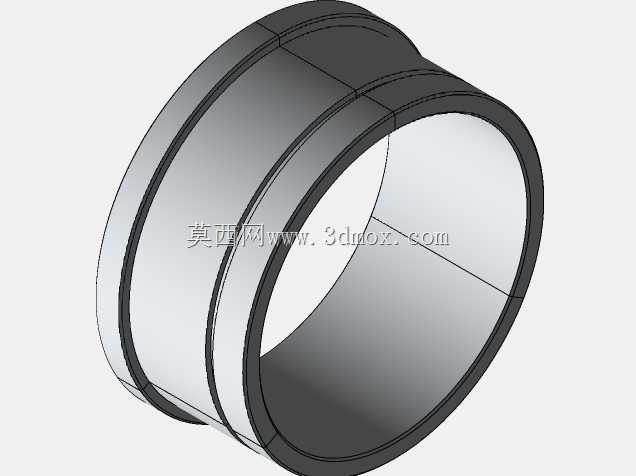

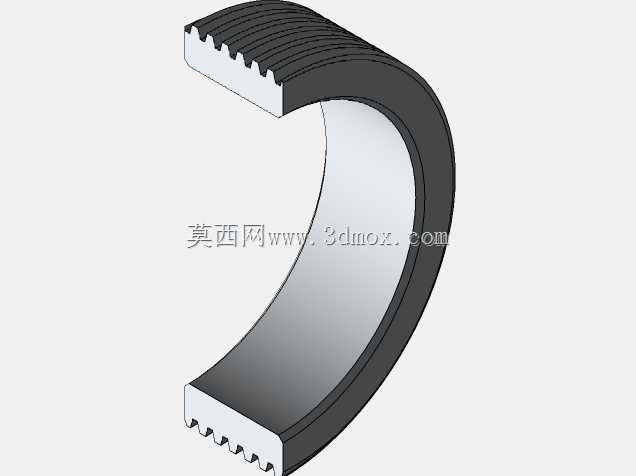

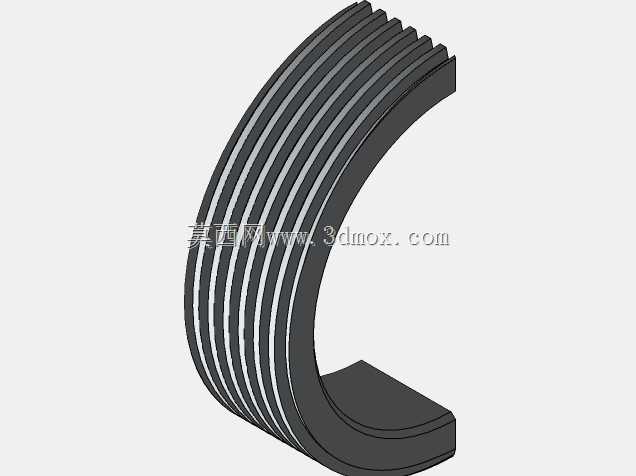

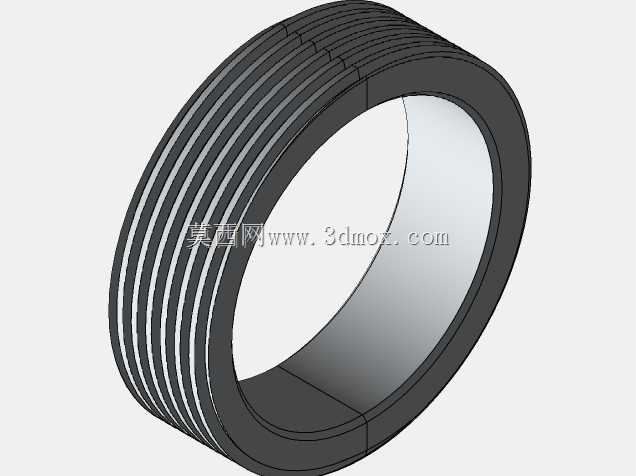

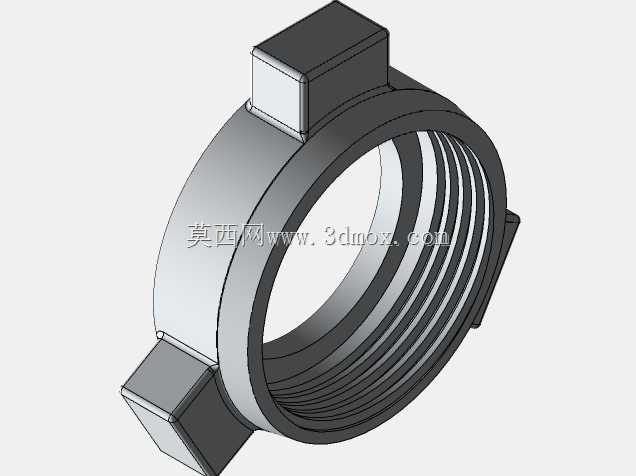

　　5-3/4英寸的公称通径可以匹配大口径的防护套管，3英寸的轴段配合尺寸刚好适配对应规格的芯轴支撑结构，602翼的结构是在锁紧螺母外侧加工出两个对称的凸耳，不需要专用勾扳手，用普通撬棒或者卡杆就能完成大扭矩锁紧，在野外无专用工具的施工场景下实用性极强。设计过程中首先考虑的是安装边界的适配，整套组件装配完成后的总轴向长度控制在对应安装舱段的预留尺寸内，最大外径不超过套管外壁的安装限位台阶，避免和周边的固定支架产生干涉；外螺纹套筒的内壁做了阶梯沉孔，一端用来对接外部套管，另一端预留了密封槽，可以放置O型圈或者金属密封垫，保证对接处的防护等级达到户外使用要求。带齿锁紧卡环的内圈加工了和芯轴卡槽匹配的凸齿，装配时卡入芯轴的对应槽位后，

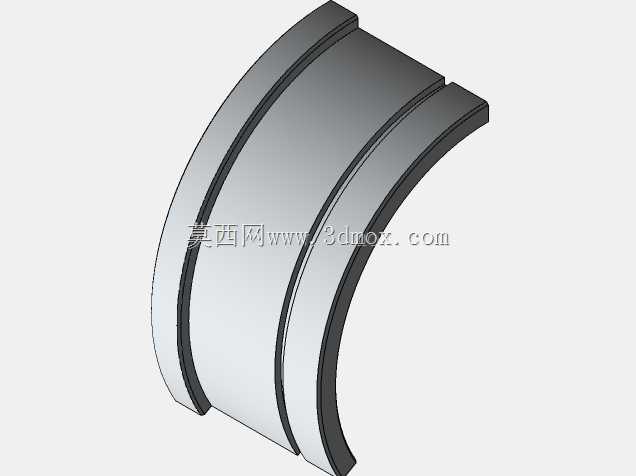

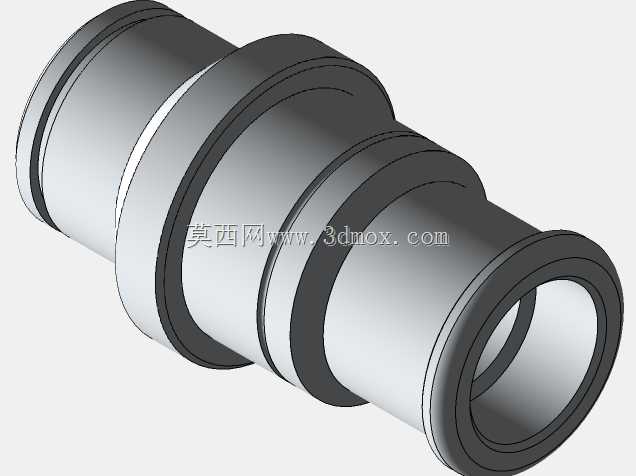

　　外圈的齿牙会和锁紧螺母的内齿槽咬合，起到防松的作用，即使在长期振动工况下，螺母也不会出现回转松脱的问题。阶梯式主轴芯的不同轴段分别承担定位、密封、支撑的作用，最细的轴段用来穿装密封挡圈，中间的轴段和开口定位环配合实现轴向限位，最粗的轴段和外螺纹套筒的内孔做间隙配合，保证装配时的同轴度，避免出现偏心导致的螺纹偏载。开口定位环采用弹性开口设计，装配时可以稍微撑开卡入芯轴的环槽内，不需要额外的紧固件就能实现轴向定位，拆解时用卡簧钳就能轻松取出，维护便利性很高。带翼锁紧螺母的ACME内螺纹和外套筒的外螺纹做了精密适配，螺纹配合的间隙控制在合理范围，既保证转动顺畅，又不会因为间隙过大出现晃动，外侧的两个翼块做了加厚处理，

　　承受锁紧扭矩时不会出现断裂变形，翼块的边缘做了倒角处理，避免施工时划伤操作人员或者线缆外皮。在实际选型应用时，需要注意对接管路的壁厚要和套筒沉孔的深度匹配，轴端的插入深度要刚好抵到芯轴的定位台阶，保证密封件的压缩量在设计范围内，过大会导致密封件过早老化失效，过小则会出现密封不严的问题；锁紧时两个翼块的受力要均匀，不要单边施力，避免螺母出现偏斜导致螺纹卡滞。这套结构相比普通的螺纹连接组件，最大的优势就是防松性能可靠、拆装不需要专用工具、承载能力强，在户外通讯设施、重型流体管路、井下设备的管线连接场景都能适配，建模时所有配合面的公差都按照机械设计手册的推荐值选取，螺纹部分按照ACME标准牙型绘制，拆分后的每个零件都可以直接用于工程出图或者3D打印样件验证，不需要额外做结构修正。
