双端对接式法兰适配器精密结构设计

　　在流体输送、液压传动、工业管路布设的现场场景中，不同通径、不同压力等级的管路对接一直是工程安装阶段的常见痛点，法兰适配器作为管路系统里的过渡对接核心部件，承担着消除管路安装偏差、匹配不同规格法兰接口、保障连接段密封可靠性的关键作用，这款双法兰结构的适配器，正是针对高压管路场景下的异径对接需求完成的结构设计。从实际使用场景来看，这类适配器常应用在液压泵站出油口与执行元件管路的对接段、化工流体输送管线的变径接驳位置、重型设备液压系统的管路过渡段，能够在不改动原有管路法兰规格的前提下，快速完成两种不同参数法兰的刚性对接，避免现场切割焊接管路带来的施工成本提升与密封隐患。

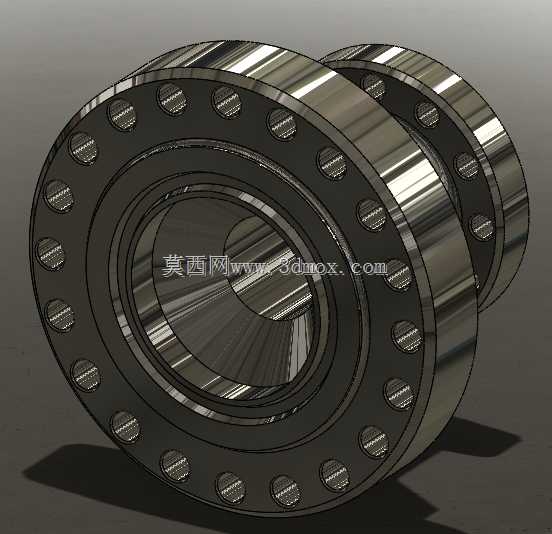

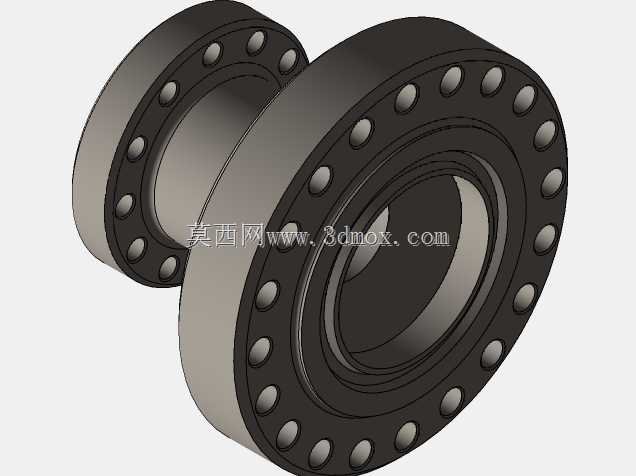

　　从功能特性上看，该适配器采用一体化锻件加工的主体结构，两端分别匹配对应规格的法兰连接端面，端面上均匀布设的螺栓孔严格遵循对应压力等级的法兰孔位标准，能够保证与对接法兰的孔位完全同轴对位，安装时无需额外扩孔或调整管路位置。主体的内流道采用平滑过渡的变径结构，没有直角拐点或截面突变，能够最大程度降低流体经过对接段时的压损，减少湍流产生的概率，对于液压系统来说，更低的流道压损意味着系统传动效率的提升，也能避免长期湍流冲刷导致的内壁气蚀损伤。两端法兰的密封面采用凸面密封结构，适配常规的非金属垫片或金属缠绕垫片，在额定10MPa的工作压力下，能够保证密封面的比压均匀分布，杜绝长期运行后的渗漏风险。

　　设计过程中，首先明确了两端对接法兰的核心参数：一端适配1-16规格的10MPa压力等级法兰，对应螺栓孔分布圆直径156mm，另一端适配13 5-8规格的10MPa压力等级法兰，对应螺栓孔分布圆直径159mm，两个法兰端的同轴度公差控制在0.02mm以内，避免安装后出现管路偏心导致的附加应力。主体的壁厚经过强度校核，按照1.5倍的额定工作压力做爆破压力验证，选用常用的45号钢作为基础加工材料时，壁厚取值能够完全满足强度要求，同时不会因为壁厚过大导致整体重量超标，给安装施工带来额外负担。螺栓孔的位置度公差严格控制在0.1mm以内，保证现场安装时螺栓能够顺利穿入，不会出现别劲的情况，要知道法兰连接如果出现螺栓别劲，长期运行过程中会在螺栓上产生附加的弯曲应力，容易导致螺栓疲劳断裂，引发管路泄漏甚至安全事故。

　　安装边界方面，该适配器的整体轴向长度经过优化，在保证内流道平滑过渡的前提下尽可能压缩轴向尺寸，能够适配安装空间局促的管路布设场景，比如设备内部的管路夹层、密集排布的管排间隙位置，不需要额外调整周边管路的固定位置就能完成安装。两端法兰的外圆尺寸严格遵循对应法兰的标准外径，安装时周边的螺栓操作空间和常规法兰安装要求一致，不需要使用特殊的加长扳手或专用工具，普通的扭力扳手就能完成螺栓的对称紧固作业。紧固螺栓时按照对角分步拧紧的工艺要求，分三次将螺栓扭矩加载到对应规格的额定值，就能保证密封面的压力均匀，不会出现局部压溃垫片或者密封压力不足的问题。另外，适配器的外表面没有多余的凸起结构，安装后不会和周边的管路、支架产生干涉，后期做管路防腐保温处理时，也能方便地包裹保温层，不会因为结构异形导致保温层出现缝隙，影响低温或高温流体输送时的温控效果。

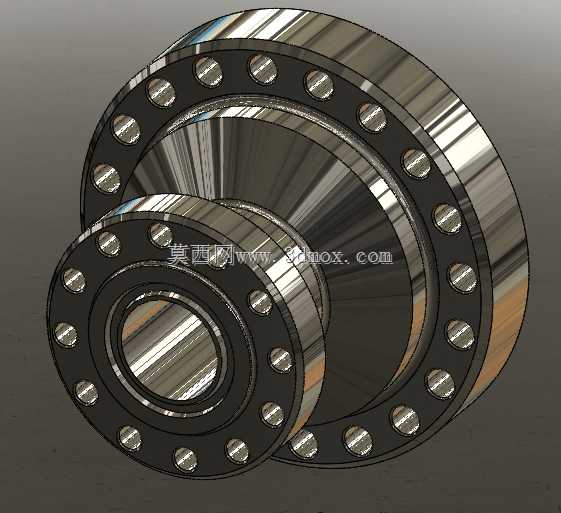

　　从结构可靠性角度考虑，该适配器的变径过渡段采用圆弧过渡结构，而非直角台阶结构，能够有效降低应力集中系数，在管路受到压力冲击、振动载荷时，过渡段不会成为应力薄弱点。很多现场出现的适配器断裂故障，都是因为变径位置采用直角台阶，应力集中系数过高，长期受交变载荷作用产生疲劳裂纹，最终导致结构失效，圆弧过渡的设计能够将应力集中系数降低到1.2以下，大幅提升部件的疲劳寿命。同时，两端法兰的背面和主体连接位置也采用了圆角过渡，避免加工过程中出现刀痕导致的应力源，所有的锐边都做了倒钝处理，安装过程中不会划伤施工人员，也不会损坏密封垫片。

　　在实际选型应用中，这类适配器可以根据输送介质的不同更换适配的材质，比如输送腐蚀性流体时可以更换为不锈钢材质，输送高压液压油时采用合金结构钢并做调质处理，输送常温水介质时采用普通碳钢做防锈处理即可，模型的参数化结构可以快速调整两端法兰的规格、主体长度、壁厚参数，快速适配不同的工程对接需求，不需要重新从零开始建模，能够大幅提升设计人员的出图效率。建模过程中所有的尺寸都关联参数，调整法兰规格时，螺栓孔的数量、分布圆直径、密封面尺寸都会自动更新，避免手动改尺寸出现的参数错误，从源头减少设计阶段的出错概率，也方便后续做有限元强度校核时快速调整参数，验证不同工况下的结构强度表现。
