安捷伦E3631A三路输出直流电源结构模型

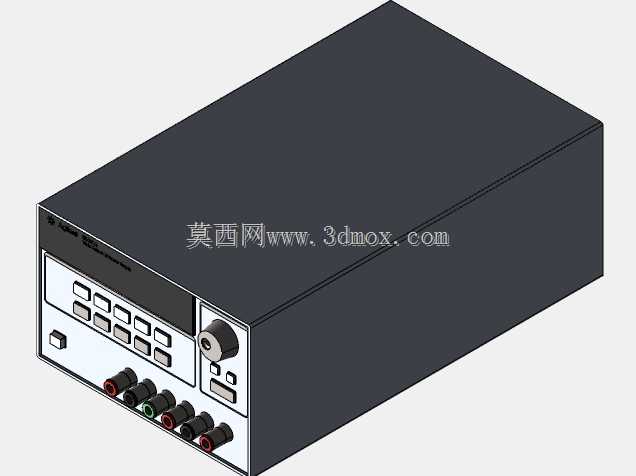

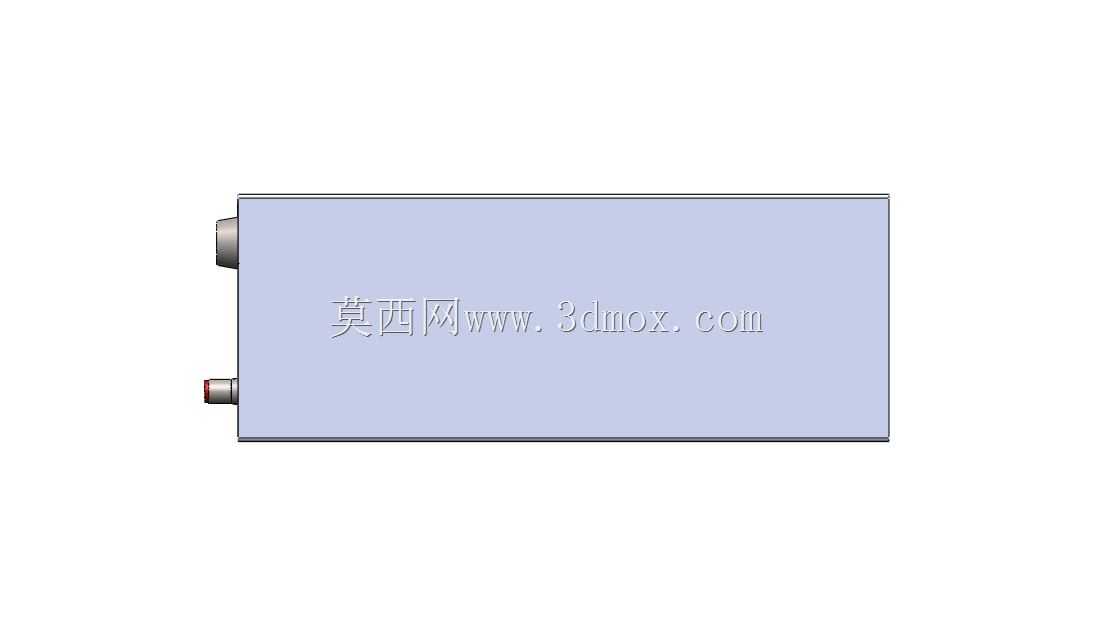

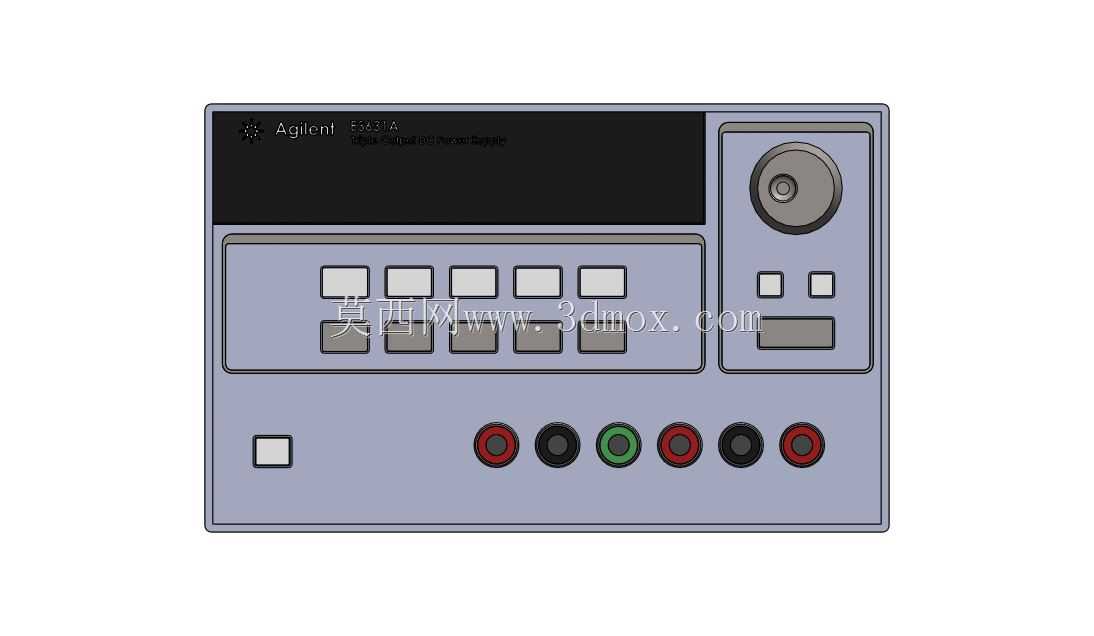

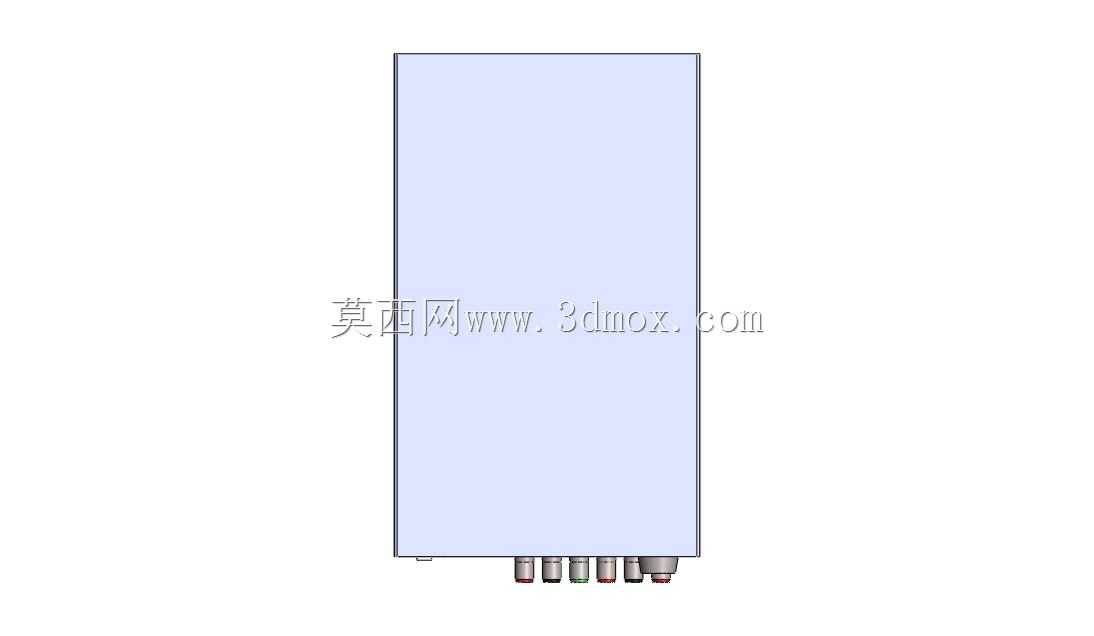

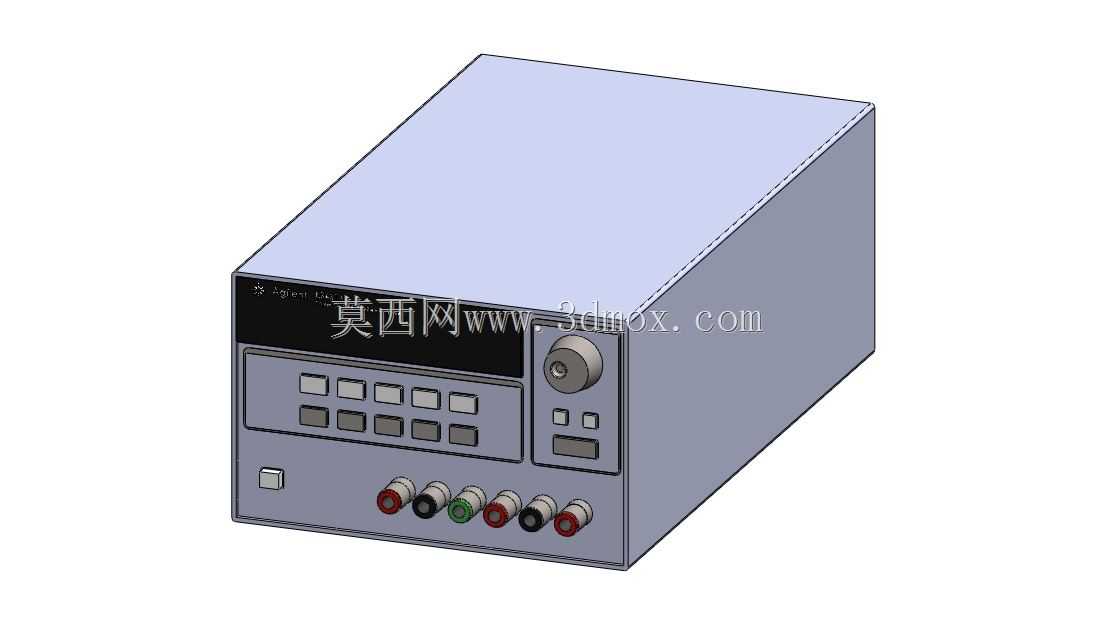

在电子实验室、产线测试工位的日常作业中，稳定可调的直流供电是所有电路调试、产品老化测试环节的核心基础保障，这款三路输出直流电源的三维结构还原，完全围绕实际使用场景的安装与操作需求展开设计。从整机外形来看，模型严格遵循台式测试仪器的通用尺寸边界，整体采用方正金属壳体结构，壳体边缘做了小半径倒角处理，既避免钣金加工时的锐边划伤风险，也能在多台设备并排摆放于标准19英寸测试机架置物台时，减少相邻设备的磕碰磨损。前面板的布局完全贴合操作人员的使用习惯，左侧区域集中设置输出接线端子，按照不同输出通道做了颜色区分，红黑端子对应正负极，绿色端子对应接地端，端子间距预留了足够的接线操作空间，即使搭配带绝缘护套的香蕉插头也能顺畅插拔，不会出现相邻端子干涉的情况。面板中部是功能按键与显示区域，按键采用凸起式方形结构，键程反馈清晰，每个按键的尺寸都适配手指按压范围，长时间操作也不易产生疲劳；显示区域略微下沉嵌入面板，能减少环境光线直射产生的反光，方便测试人员快速读取输出电压电流数值。右侧的调节旋钮采用大直径滚花设计，旋转阻尼均匀，既可以快速粗调输出参数，也能实现小范围的精细微调，旋钮旁设置的通道切换按键，能让操作人员快速在三路输出之间切换调节，不用反复操作多组控件。设备后部预留了通讯接口的安装位置，对应GPIB与RS-232接口的安装开孔尺寸完全匹配实际接插件规格，方便搭建自动化测试系统时完成通讯线缆的连接。壳体侧面设计了通风散热的格栅结构，对应内部功率器件的安装位置，建模时预留了散热风道的空间，能保证设备长时间满功率输出时的热量顺利散出。底部的支撑脚高度经过合理设计，既可以抬高机身保证底部空气流通，也能让设备放置在工作台面时保持足够的摩擦力，不会因为接线时的拉扯出现移位。整个模型的结构拆分完全对应实际产品的装配逻辑，前面板、壳体、内部安装支架、接口组件都做了独立的结构还原，不管是用于测试工位的布局仿真，还是实验室测试系统的搭建演示，都能直接匹配场景的尺寸要求，不会出现与周边工装、设备的安装干涉问题。
