微型拖拉机差速器齿轮传动结构

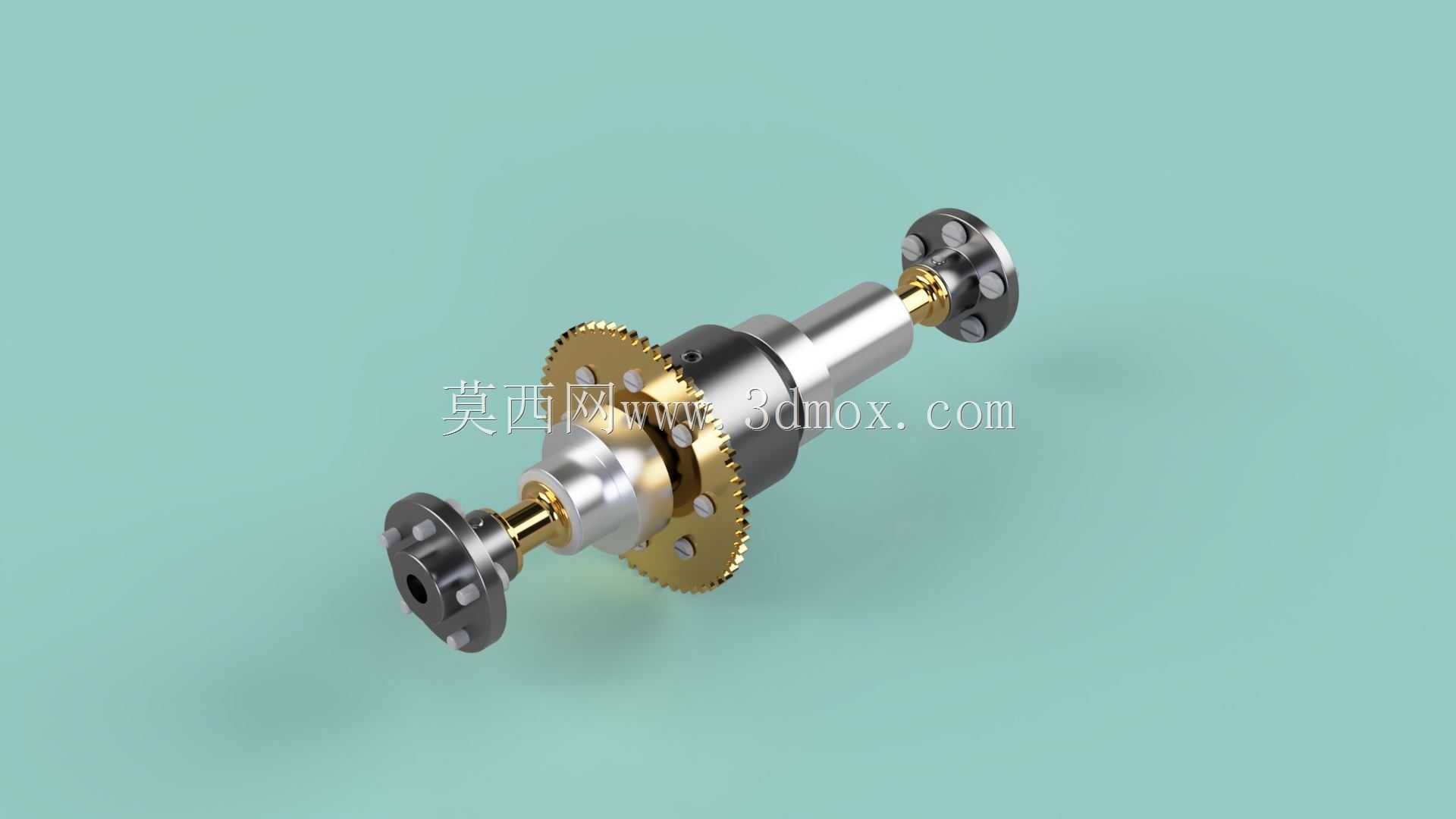

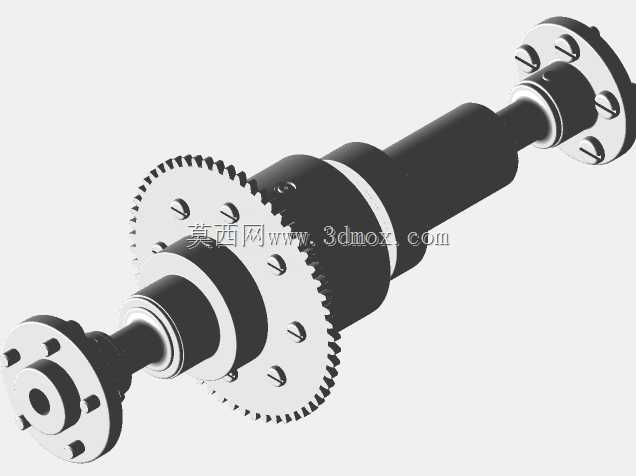

这套差速齿轮结构主要适配小马力微型拖拉机，多用于丘陵山地小块农田作业、果园垄间管理这类场景，这类作业场景对整机转弯半径要求极高，差速器作为驱动桥核心部件，直接决定了转向时两侧驱动轮的转速差输出能力，避免硬地转向时轮胎刮擦垄面、松软耕地里轮组刨土陷车的问题。从结构设计来看，这套组件采用双侧法兰输出的布局，两端法兰盘直接对接驱动轮半轴，安装时需要匹配驱动桥壳的内腔轴向尺寸，法兰端的螺栓孔位采用圆周均布设计，和常规微型拖拉机半轴的连接尺寸兼容，不需要额外做转接件就能完成装配。核心的传动齿轮采用直齿圆柱齿形，齿部参数匹配小马力柴油动力的输出扭矩，不需要做斜齿的复杂修形，加工成本更低，也更适配农用设备低速大扭矩的工况，日常维护更换配件的门槛也更低。中间的轴系采用阶梯轴设计，不同轴段分别对应轴承安装位、齿轮定位轴肩、输出连接段，轴肩的高度严格按照轴承内圈的定位要求设计，既保证齿轮和轴承的轴向定位精度，又不会因为轴肩过高影响轴承拆卸维护。两侧的连接端采用带定位止口的法兰结构，安装时止口先嵌入半轴端的定位槽，再穿入紧固螺栓，能保证轴系的同轴度，避免运转时出现偏摆抖动。设计过程中优先考虑了农用场景的可靠性，齿轮和轴的配合采用过渡配合加键连接的方式，能承受频繁变载荷的冲击，不会因为田间作业时的突然负载变化出现键槽滚键、齿轮移位的问题。整套结构的轴向尺寸控制紧凑，能适配微型拖拉机狭窄的桥壳安装空间，不需要额外加宽桥体就能布置，不会影响整机的离地间隙，保证田间作业时的通过性，不会被田埂、作物根茬剐蹭桥体底部。齿部的啮合间隙按照农用设备的使用环境预留了合理范围，即使有少量泥沙进入啮合区域，也不会出现卡滞打齿的问题，适配非道路移动机械的恶劣使用环境。
