锅炉节能器上层换热排管结构设计

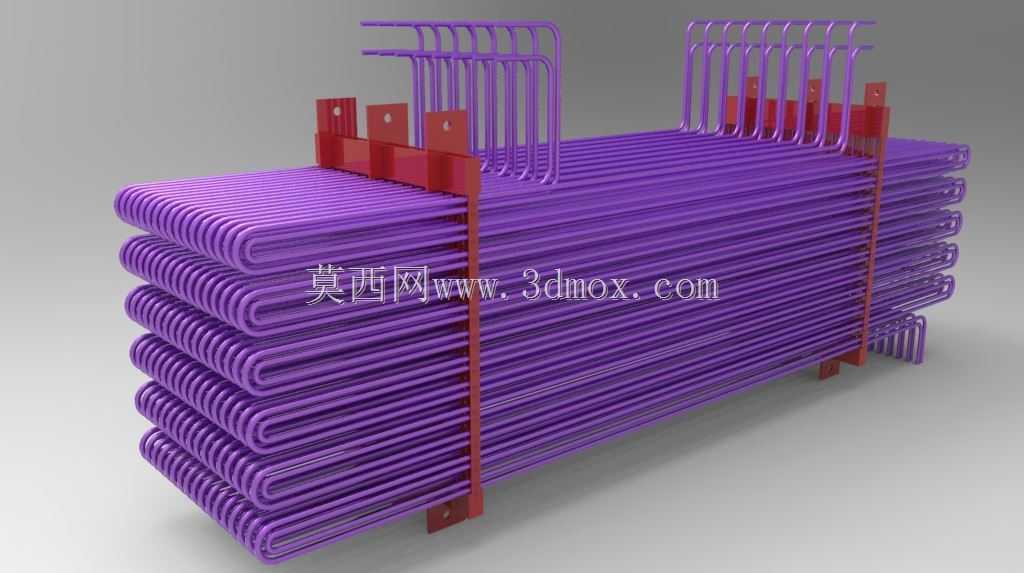

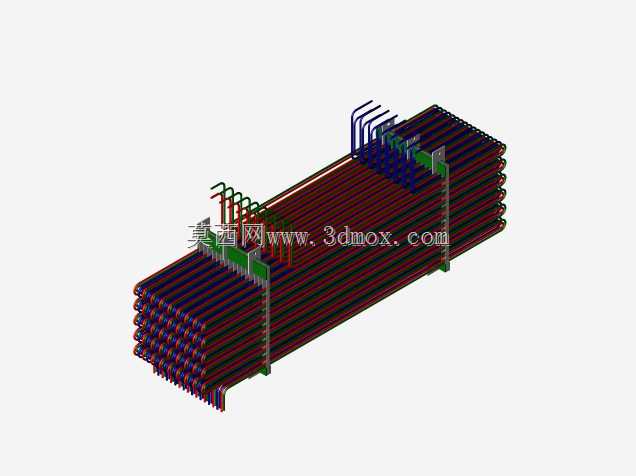

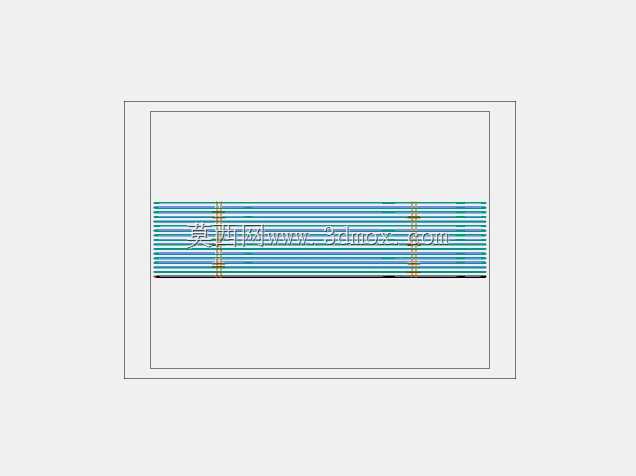

该排管组件是锅炉尾部节能装置的核心换热单元，布置在锅炉尾部烟道的上层安装位，主要承担高温烟气与管内介质的逆流换热职能，通过回收烟气余热降低排烟温度，提升锅炉整体热效率，减少燃料消耗与热排放损失。整套排管采用多层蛇形弯管堆叠排布结构，单根换热管经连续弯制形成多回程流道，相邻管层间预留均匀的烟气流通间隙，既保证管内介质的流动行程满足换热时长要求，也避免烟气流经时出现过大阻力损失，适配常规燃煤、燃气工业锅炉的尾部烟道流速工况。设计阶段优先考虑了现场安装的边界适配性，排管两侧配置的红色固定支架采用型钢焊接结构，支架上预留的安装孔位与节能器壳体的预装支座完全匹配，安装时仅需对齐孔位穿入固定螺栓即可完成定位，无需现场二次配焊调整，大幅缩短检修更换的停机时长。排管整体外形尺寸适配常见10-20吨级工业锅炉的节能器腔体安装空间，管端的弯制角度经过精准校核，伸出段可直接与上下集箱的管接口对接，错边量控制在焊接允许公差范围内，降低现场焊接的施工难度。从换热性能设计来看，蛇形管的排布间距经过流场仿真验证，烟气流经排管区域时不会出现局部涡流积灰死角，配合常规的声波吹灰装置即可维持换热面清洁，避免长期运行后积灰导致换热效率衰减。管组的层间固定采用扁钢与管身点焊的方式，既保证多层排管的结构刚性，避免设备运行时受烟气冲刷产生振动磨损，也不会过度遮挡换热面影响传热效率。在实际运维场景中，该上层排管处于节能器的高温烟气入口侧，接触的烟气温度相对更高，设计时管内介质流速控制在合理区间，避免管壁温度过低导致烟气结露腐蚀，延长组件的整体使用寿命。整套结构的建模过程还原了实际生产的弯管、焊接、装配全工艺细节，所有弯管的弯曲半径符合换热管弯制的工艺规范，不存在弯制处管壁过薄的设计缺陷，固定支架的受力点经过载荷校核，可承受整套排管充液后的总重量与烟气冲击载荷，不会出现运行过程中支架变形、排管移位的问题。
