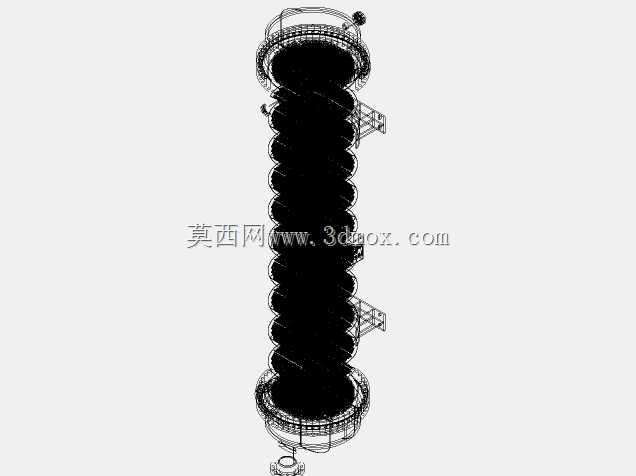

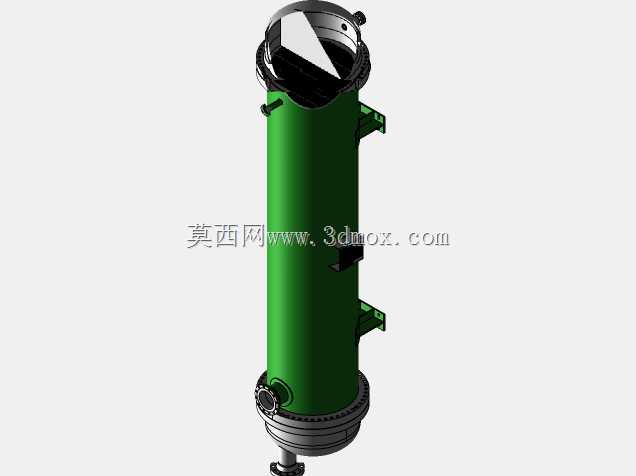

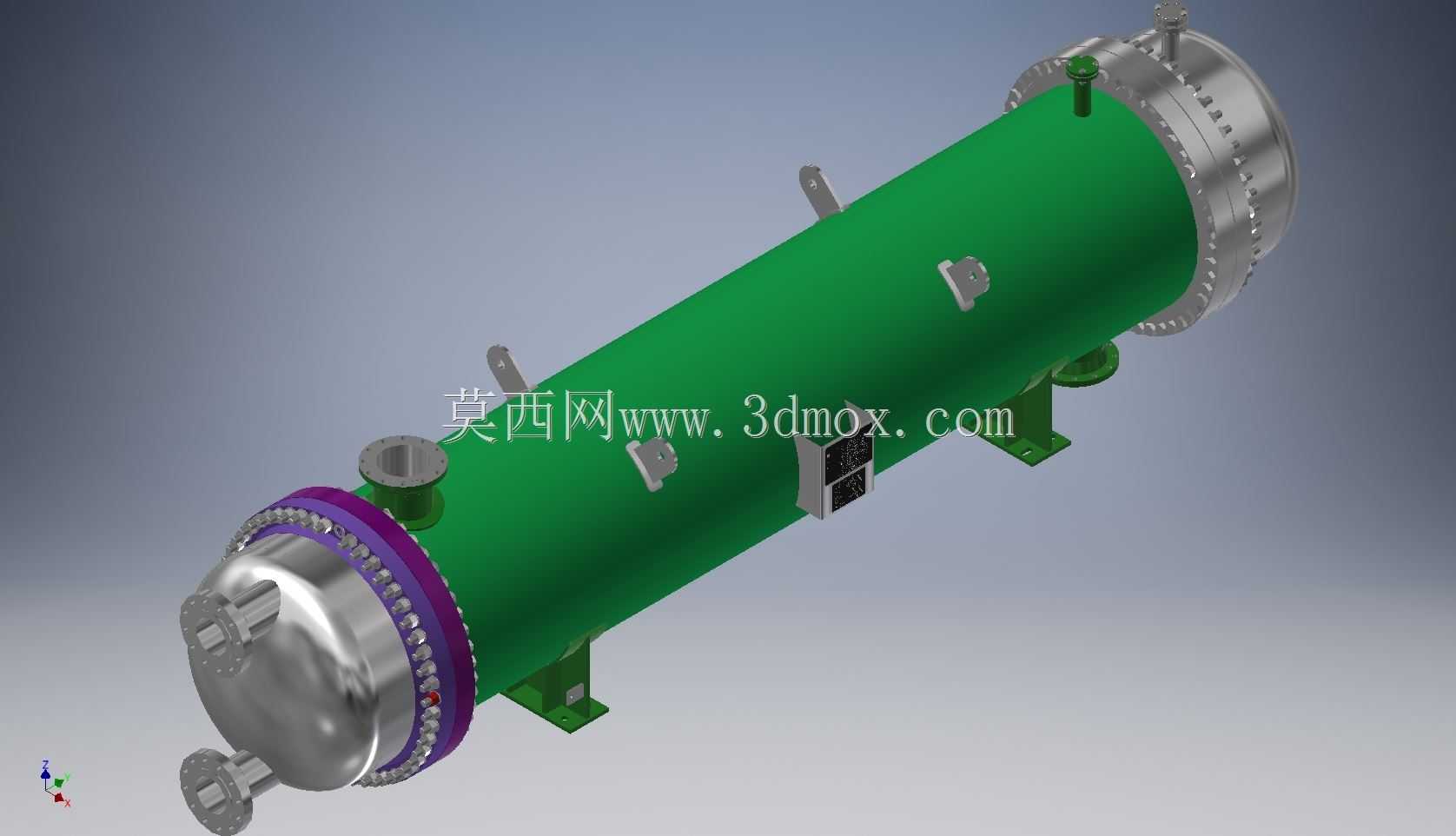

水平安装四通道管壳式换热设备结构

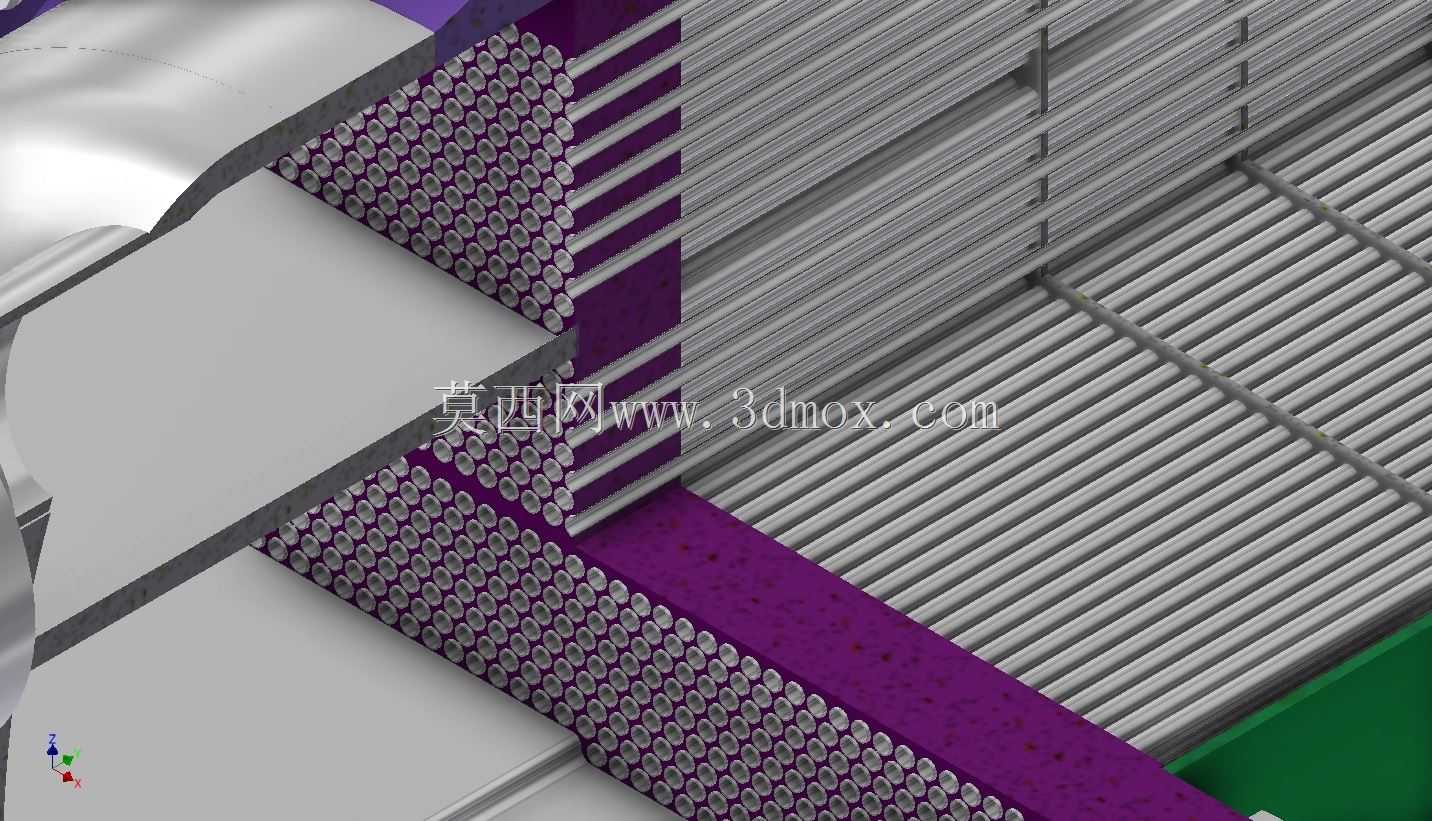

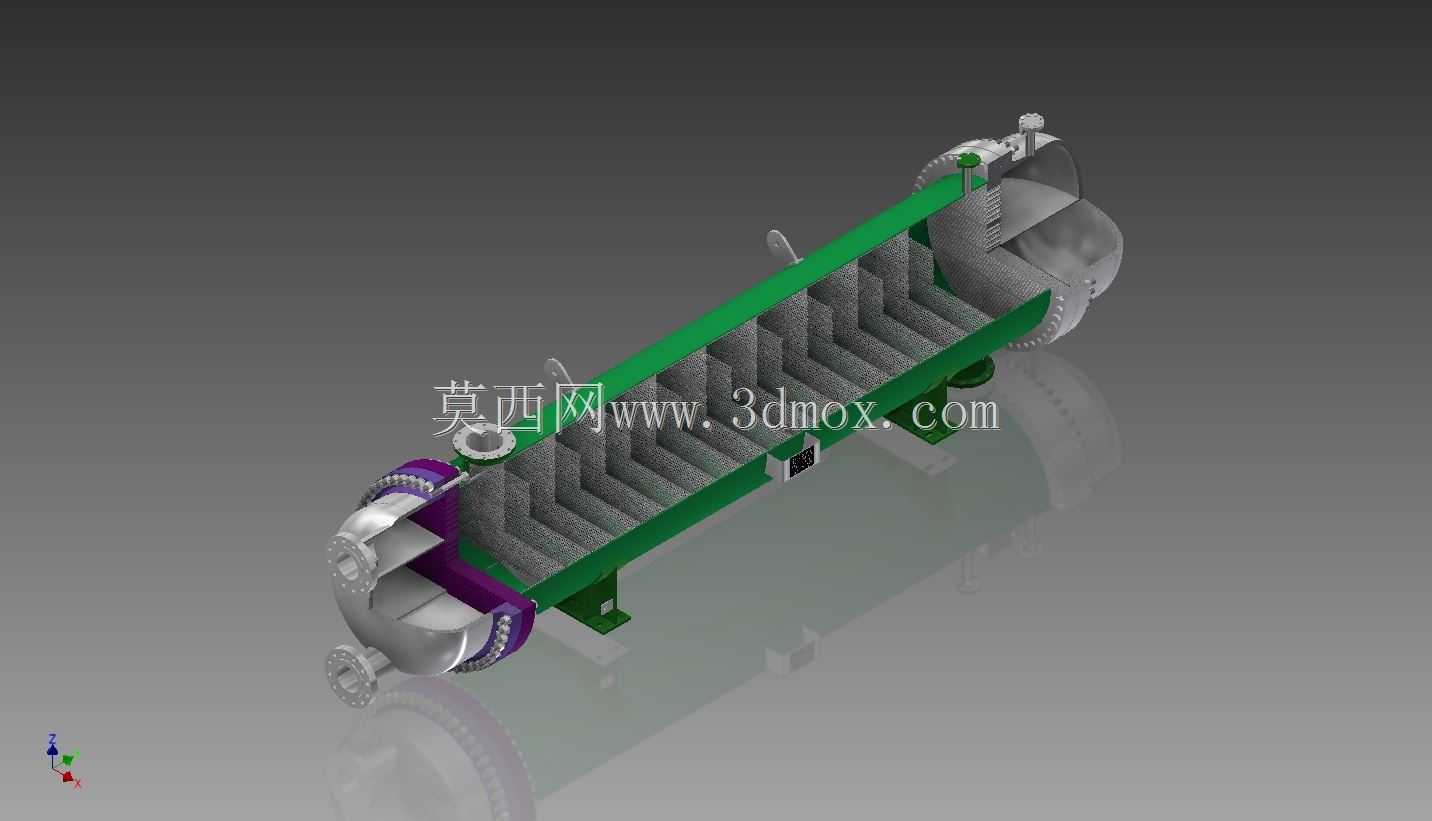

这款四通道管壳式换热结构，主要面向化工、能源、暖通等领域的介质热量交换场景，可实现两种及以上不同温度介质间的热量传递，满足工艺系统中介质升温、降温、冷凝、蒸发等不同工况的换热需求。从结构设计来看，采用BEM水平安装形式，筒体为立式圆柱承压结构，上下端配置可拆卸的管箱与封头结构，方便后期对换热管束进行检修、清洗与更换，侧壁设置的鞍式支座完全匹配卧式安装的载荷分布要求，可直接固定在厂区设备基础或钢架平台上，安装时需预留足够的端部操作空间，满足封头拆卸、管路连接的操作边界要求。设计过程中严格遵循压力容器相关规范要求，筒体、管板、法兰的壁厚取值充分考虑不同工况下的承压载荷、温度应力与腐蚀余量，焊道排布符合承压设备焊接的工艺要求，管侧与壳侧的流道经过优化，四通道的分流设计可有效提升介质在换热区域的流速均匀性，避免局部流动死区导致的换热效率下降与结垢问题。设备侧壁预留的多个工艺接口，可分别对接介质进出管路、排污管路、测温测压仪表接口，适配不同工艺系统的管路排布需求，端部的快开式结构设计，可大幅缩短设备检修时的拆装时间，降低运维阶段的人工成本。在实际工程应用中，这类换热结构可用于循环水冷却、工艺介质预热、蒸汽冷凝回收等多个场景，结构稳定性强，承压能力覆盖常规工业换热的压力区间，换热管束的排布经过流场仿真验证，可在保证换热效率的同时，控制壳程与管程的压力损失在合理范围内，减少系统输送泵的功耗。建模过程中对法兰密封面、支座焊接位置、管板与管束连接位置的细节做了完整还原，可直接用于设备选型阶段的方案展示、管路排布干涉检查，也可作为同类换热设备结构设计的参考模板，帮助设计人员快速完成同类型设备的初步方案搭建，减少重复建模的工作量。
