工业型材框架式升降支撑作业台结构

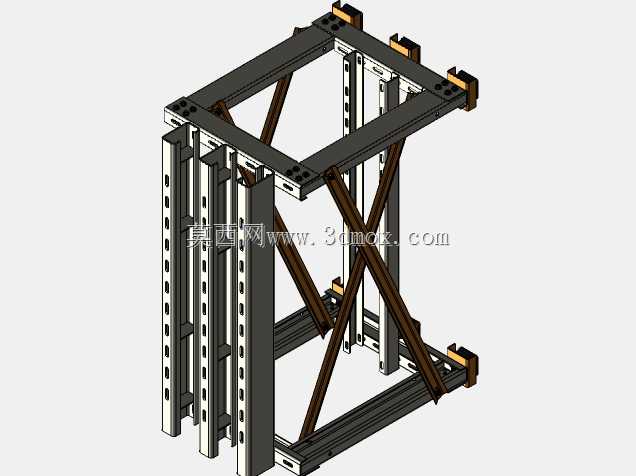

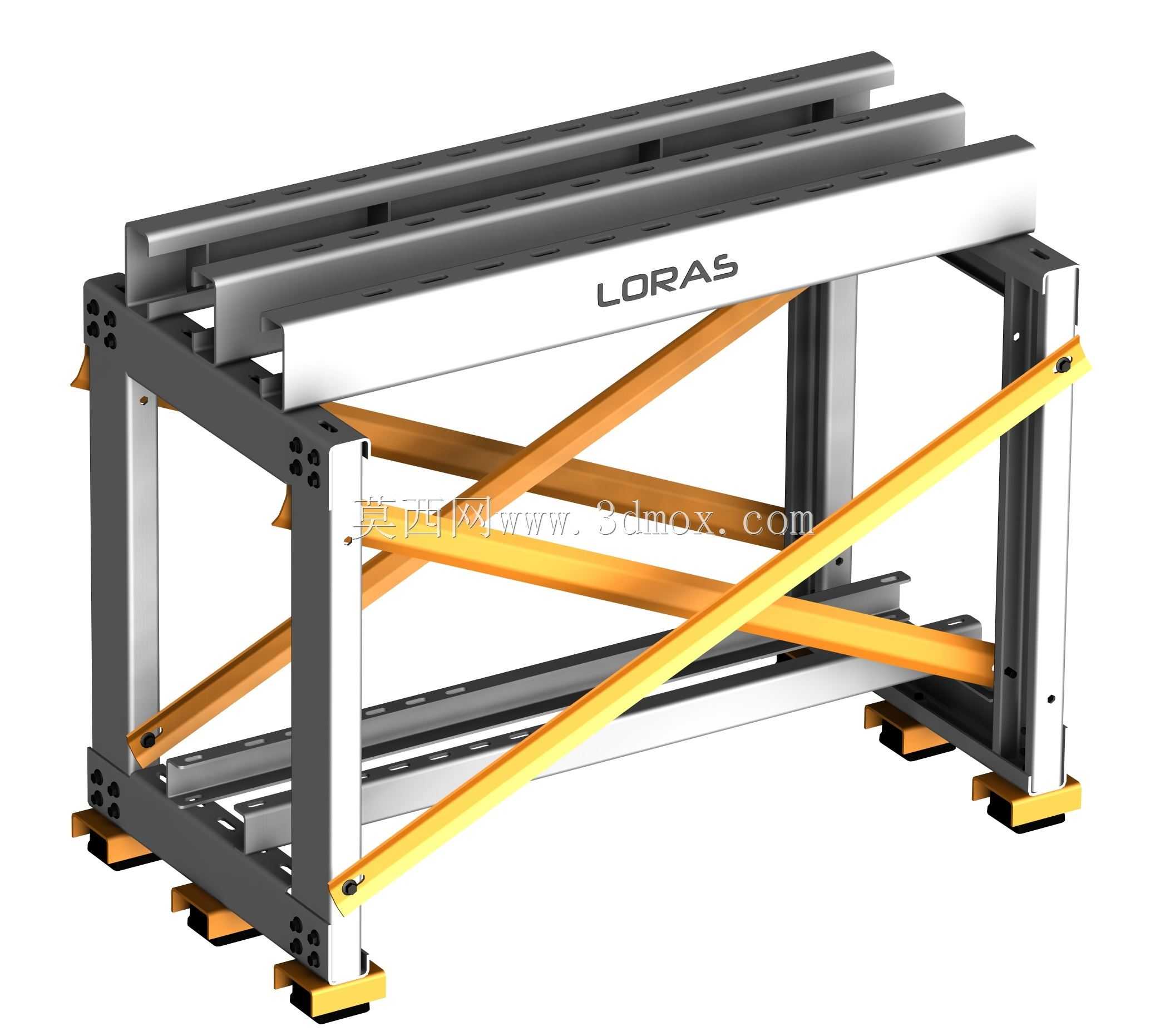

这类升降支撑台多应用在生产线工位高度适配、物料中转托举、轻型加工设备承载场景中，区别于大吨位重载升降平台，该结构更侧重工位级的快速高度匹配与稳定支撑，适配电子组装、小件机加工上下料、工装夹具承载等对台面高度有差异化需求的工位。从结构设计来看，整体框架采用标准工业铝型材搭配钢制连接件拼接，主体框架的竖向型材作为主要承载立柱，上下端的横向型材组成台面安装基准与底部支撑基座，斜向布置的加强撑杆采用交叉布局，抵消水平方向的剪切力，避免单侧加载时框架出现扭转变形，底部配置的可调减震脚杯，可在地面不平整的车间环境中快速调平，抵消地面高差带来的台面倾斜问题，同时能缓冲设备运行时传递到地面的振动。设计过程中优先考虑了安装边界的适配性，整体宽度控制在常规生产线工位的通行预留范围内，深度方向适配标准工装板的放置尺寸，升降行程覆盖常规坐姿作业到站姿作业的高度区间，不需要额外开挖地坑，可直接放置在车间地面完成固定，降低现场安装的改造工作量。功能层面，该结构的升降导向依托竖向型材的内置导轨面实现，配合斜撑的随动铰接结构，升降过程中不会出现台面偏移，承载时受力可通过斜撑均匀分散到四根竖向立柱上，避免局部应力集中导致型材变形。台面预留了标准T型槽安装位，可直接固定工装夹具、小型加工机头或者物料导向架，不需要额外打孔加工，适配不同工位的快速改造需求。框架侧面的斜撑除了加强结构刚性外，还可作为线缆、气动管路的布设依托，通过扎带即可将管线沿撑杆固定，避免管线在升降过程中出现拉扯磨损。实际选型应用时，可根据工位承载需求更换不同壁厚的型材，在轻型承载场景下用常规壁厚铝型材即可满足刚性要求，若承载偏重可在竖向型材内腔加装钢制衬套提升局部承载能力，底部脚杯可更换为脚轮版本，实现工位的快速转场，适配柔性生产线的布局调整需求。结构的连接节点全部采用标准角件与螺栓连接，不需要焊接作业，现场组装时仅需常规内六角扳手即可完成全部装配，后期维护更换部件也可快速拆解，不会因为局部损坏导致整体框架报废。
