重载多槽带包胶层滑轮结构设计

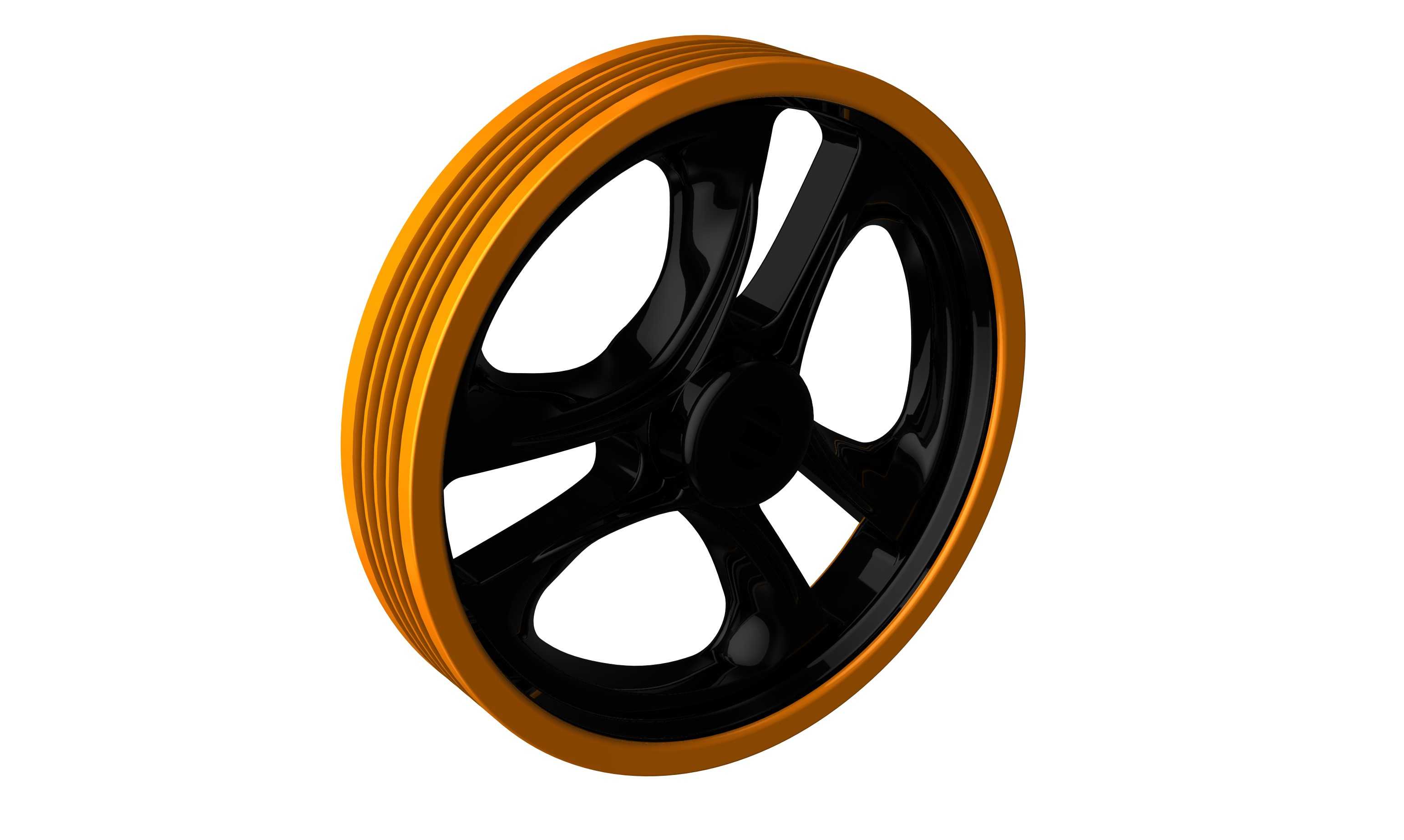

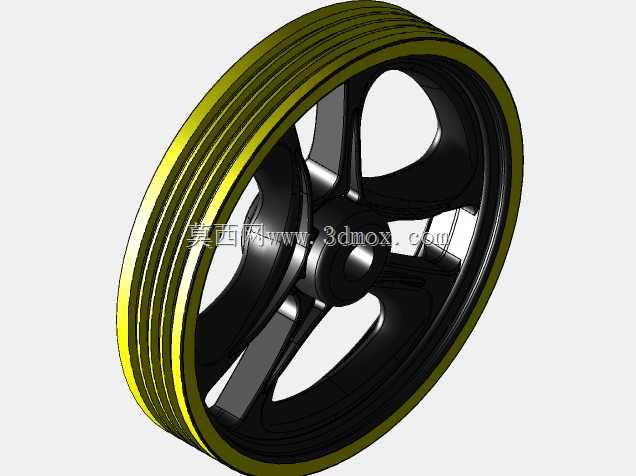

这款滑轮的设计核心瞄准重载物料搬运、起重导向、长距离带传动场景的实际使用痛点，区别于普通轻型冲压滑轮，整体结构针对3500kg级静载工况做了针对性的结构强化。轮缘部分采用多槽型设计，可适配多根并列传动带或钢丝绳的排布需求，槽型的弧度与深度经过反复校核，既能够保证绳索或带体在槽内的贴合度，避免运行过程中出现脱槽、跑偏问题，又能减少接触位置的应力集中，降低长期运行带来的磨损速率。轮缘外层的包胶结构是设计中的关键细节，包胶层一方面可以缓冲重载启动、制动瞬间的刚性冲击，吸收运行过程中的振动，降低传动系统的噪音，另一方面能够增大接触摩擦力，减少带体或绳索与轮面之间的打滑，提升传动效率，同时包胶材质的耐磨特性也能延长滑轮整体的更换周期，降低设备运维成本。轮辐部分采用五辐镂空式结构，并非单纯为了外形美观，而是在保证整体结构强度、抗扭性能满足重载要求的前提下，尽可能削减轮体自身的重量，降低转动惯量，让滑轮在启停过程中的响应更灵敏，同时减少转动过程中的无用功耗，镂空结构也便于日常运维过程中观察轮体内部是否存在裂纹、磨损等隐患，也能减少运行过程中积尘、积料对轮体转动的影响。轮毂部分做了加厚处理，中心安装位的尺寸匹配常规重载转轴的装配公差，可适配标准轴承的压装需求，安装边界清晰，不需要额外做定制化的结构修改就能直接适配多数现有起重设备、输送线的安装位，替换旧件时的适配成本极低。从实际应用场景来看，这类滑轮既可以用在车间起重行车的导向机构、重型输送线的张紧轮组，也可以适配在大型工程机械的绳索传动部位，甚至在部分重载索道类设备中也能满足使用要求。设计过程中优先考虑了受力的均匀分布，轮辐与轮缘、轮毂的衔接位置都做了圆弧过渡处理，避免直角结构带来的应力集中，防止长期交变载荷作用下出现结构疲劳断裂的问题。轮体的尺寸参数经过载荷校核，480mm的外径能够保证足够的力臂，降低转轴位置的受力，50mm的轮体宽度适配多槽排布的空间需求，10mm的包胶层厚度兼顾了缓冲性能与耐磨寿命，在额定静载范围内，轮体的形变量控制在极小范围内，不会因为重载变形导致带体或绳索出现异常磨损。
