沃尔沃座舱车身进气格栅结构设计

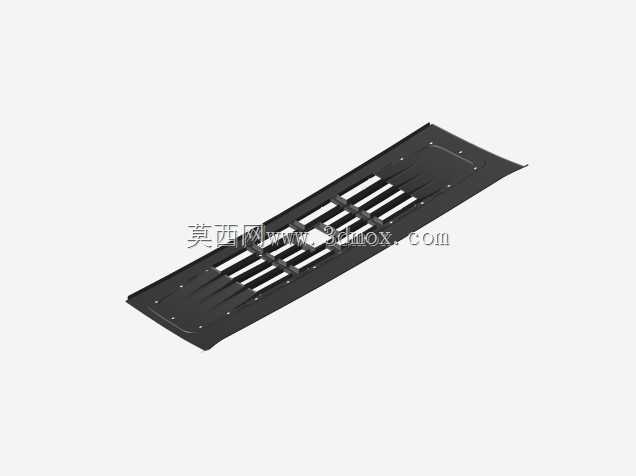

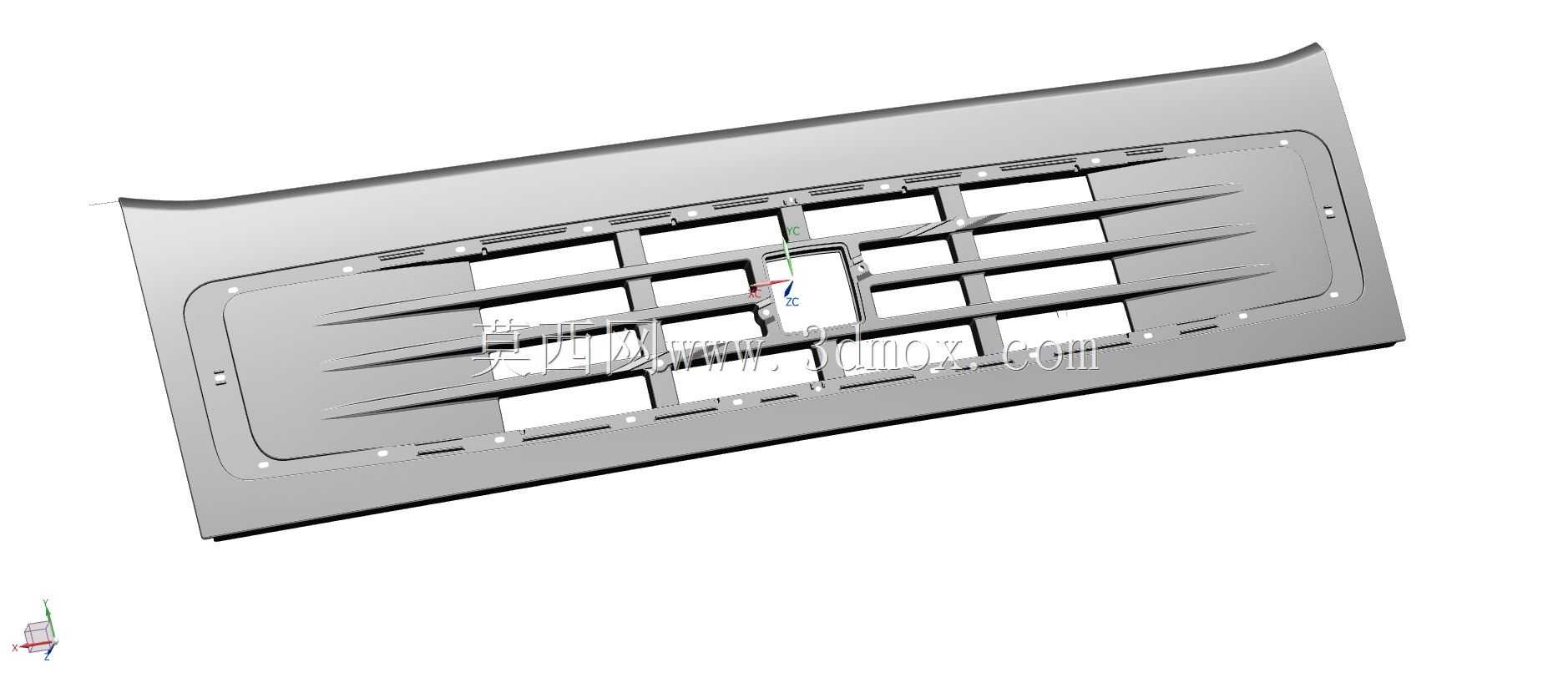

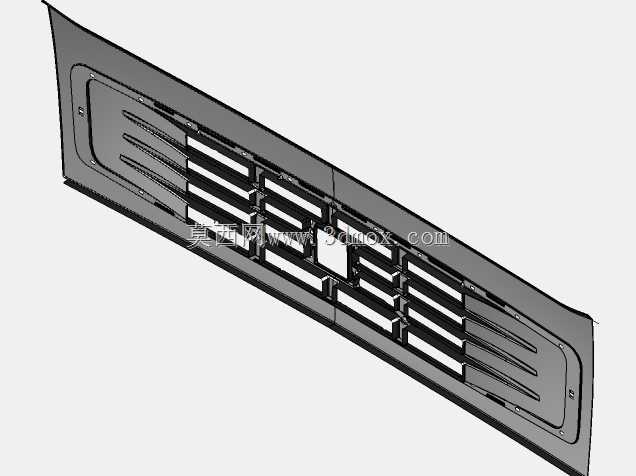

　　该部件属于商用车座舱前部的核心外饰覆盖件，主要承担前部进气导流、外观装饰、机舱防护三类核心功能，日常应用在重型商用车的前脸中部位置，直接对接驾驶室前部的进气道入口，为发动机舱内的散热系统提供稳定的进风通路，同时阻挡行驶过程中飞溅的碎石、杂物进入机舱内部，避免散热芯体、管路等部件被外力损坏。从结构设计逻辑来看，整个部件采用一体化冲压成型的基体结构，边框位置均匀布置了一圈安装定位孔，孔位公差严格控制在±0.2mm范围内，匹配车身前部的安装支架时可实现无应力装配，避免后期车辆行驶过程中出现共振异响。格栅区域的横向筋条采用渐变式截面设计，靠近外侧的筋条厚度更大，承担主要的抗冲击载荷，内侧筋条则做了薄壁化处理，

　　在保证整体结构刚度的前提下尽可能降低部件自重，减少整车前部的簧下质量负载。筋条之间的通风格栅开口比例经过流体仿真优化，在整车60-90km/h的常用行驶速度区间内，进气效率比传统直条格栅提升约12%，同时可以引导气流均匀覆盖散热器整个迎风面，避免出现局部散热不足的问题。部件的上边缘做了弧度收边设计，完全贴合驾驶室前脸的曲面造型，和周边的保险杠、前面板部件的分缝间隙控制在1.5mm以内，保证整车外观的一致性，下边缘则预留了缓冲胶条的安装卡槽，装配后可以和下部保险杠实现软接触，抵消车辆运行中的部件形变位移。在安装边界设计上，该部件的整体安装深度控制在85mm以内，不会和后部的进气道、线束管路产生干涉，所有安装孔位都采用了翻边强化处理，

　　反复拆装也不会出现孔位开裂的问题，表面的安装平面度公差控制在0.5mm范围内，保证装配后和周边部件的面差符合整车外观质量要求。格栅中部预留了品牌标识的安装位，定位结构采用卡扣加定位柱的双重固定方式，标识装配后不会出现松动偏移的问题，周边的筋条做了导流斜面处理，行驶过程中气流经过时可以在标识表面形成稳定的气膜，减少灰尘、泥水在标识区域的附着，降低日常清洁维护的频次。
