户外架空配电线路混凝土电杆结构

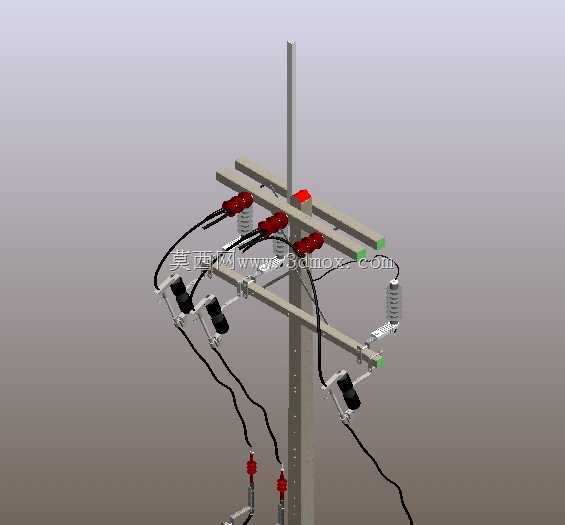

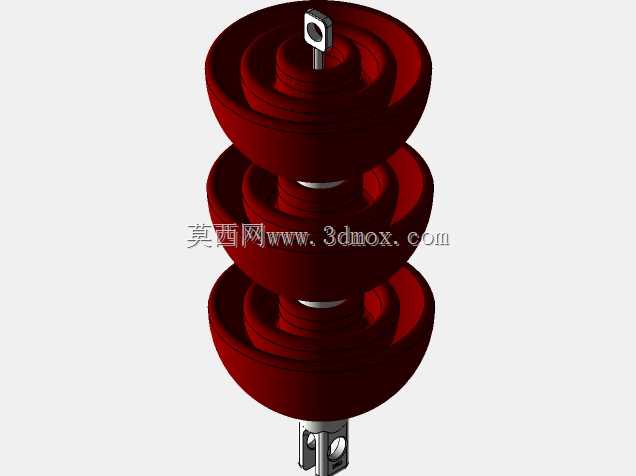

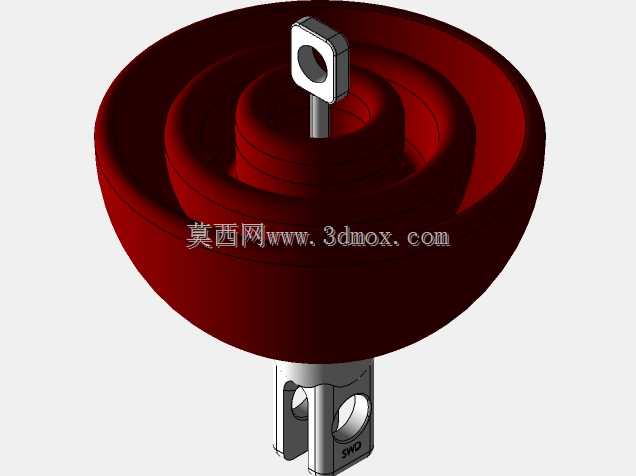

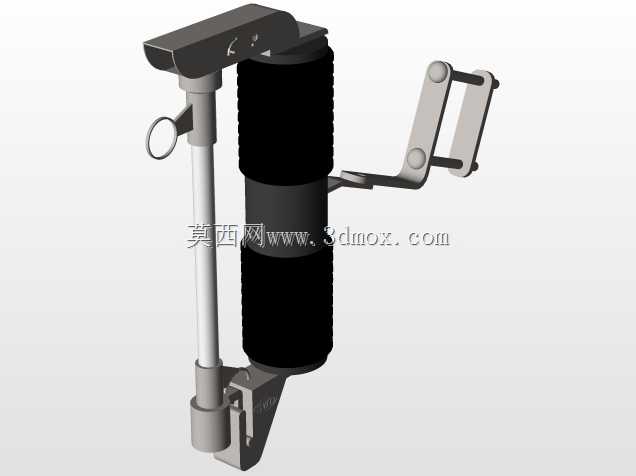

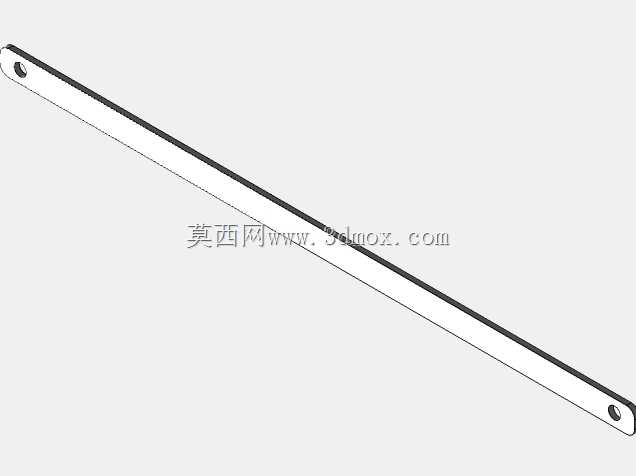

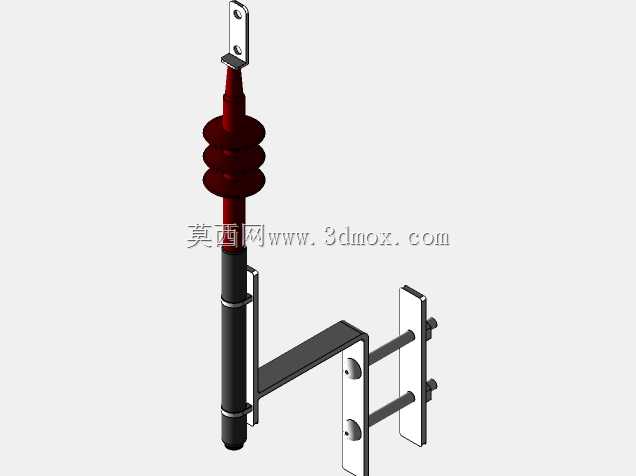

该电杆结构主要应用于城乡10kV及以下低压架空配电线路场景，承担着支撑架空导线、固定杆上配电金具与绝缘部件、保障导线对地及周边构筑物安全距离的核心作用，是配电网架空敷设场景中最基础的支撑构件。从结构设计来看，模型还原了锥形混凝土杆身的典型形态，杆身自下而上直径逐步收窄，既保证了根部埋入土壤后的抗倾覆、抗弯折力学性能，也减少了杆身上部的风阻载荷，适配户外露天长期服役的工况需求。杆顶区域完整还原了横担固定结构、绝缘子安装位、引线固定金具以及低压出线的布线形态，横担采用水平悬挑布置，通过U型抱箍与杆身锁紧固定，悬挑长度严格匹配不同线径导线的相间安全距离要求，避免运行过程中出现相间放电、风偏碰线的故障。设计过程中优先考虑了现场安装的便捷性，所有金具的安装孔位均预留了足够的操作间隙，横担、绝缘子、引线固定件的装配顺序完全匹配现场立杆后的施工流程，无需额外现场打孔或切割调整。杆身的埋深段在建模时预留了与底盘、卡盘配合的安装边界，可直接匹配不同土壤承载力区域的基础施工要求，针对软土地基场景可直接搭配对应规格的混凝土底盘增大底部承压面积，卡盘安装位的高度也适配常规施工的埋深规范，无需二次调整结构尺寸。杆上的绝缘部件布局完全贴合低压配电的安全规范要求，引线的弯曲半径、固定点间距都符合现场施工的工艺标准，既避免了引线长期受风力摆动出现绝缘层磨损，也保证了带电部分与接地构件之间的爬电距离满足运行要求。该结构可直接用于配电网改造项目的方案可视化展示、施工交底的三维演示，也可作为架空线路场景搭建的基础构件，帮助设计人员快速校验杆上设备布置的合理性，核对不同金具装配时的干涉情况，提前规避现场安装时可能出现的构件冲突问题。
