区域供暖管线分支人孔结构设计

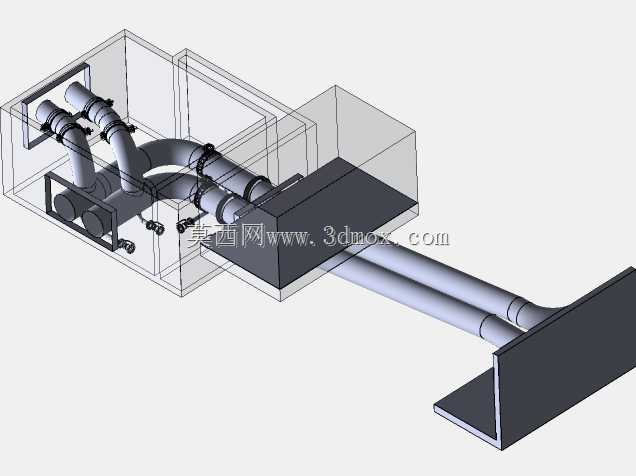

该结构应用于城镇集中供热系统的地下管廊或直埋管线节点位置，是管线分支、检修作业的核心配套结构，日常承担管线分支汇流、介质导流的功能，同时为运维人员提供进入管线腔体开展检修、清堵、部件更换的通行通道。从结构设计逻辑来看，整体采用箱式腔体与外置管线结合的布局，腔体部分做了半透明示意的围护结构，能够清晰展示内部管线的排布走向：内部设置多组弯管与直管段组合，通过法兰连接件实现管段之间的密封对接，弯管采用大曲率半径设计，尽可能降低供暖热水在转向过程中的局部阻力损失，减少管线运行的压损，提升供热输送效率。腔体外侧延伸出的两根平行直管段，用于对接外部主干供暖管线，管段末端预留了标准对接接口，可直接与同管径的主干管线完成焊接或法兰连接，无需额外加工适配接口。安装边界方面，该人孔结构的整体外轮廓需匹配地下管廊的预留安装空间，腔体顶部需对应地面检修井的位置，确保运维人员可从地面检修井直接进入腔体内部；外置延伸管段的中心距、伸出长度均按照常规热力管线的安装间距设计，可适配多数城镇二级供暖管网的安装尺寸要求，安装时需保证腔体底部的支撑结构与管廊基础或直埋垫层牢固固定，避免管线运行过程中因介质冲击、热胀冷缩产生结构位移。功能特性上，该结构将管线分支导流与人孔通行功能整合为一体，无需在分支节点额外单独设置人孔结构，减少了管线节点的密封点位，降低了管网跑冒滴漏的风险；内部管段的排布预留了足够的操作空间，运维人员进入腔体后可直接对法兰连接点、阀门配件（图中管段上预留了阀门安装位）开展操作，无需额外拓展作业空间。设计过程中充分考虑了热力管线的热位移特性，管段与腔体围护结构的衔接处预留了热胀补偿间隙，避免管线受热伸长时挤压围护结构造成结构损坏，同时所有管路对接处均采用刚性密封连接设计，可承受供暖系统的常规工作压力，满足长期稳定运行的要求。
