气瓶锁紧固定夹持装置结构设计

在工业气路配套、移动供气设备、车载气瓶安装、实验室气路排布这类场景里，气瓶的可靠锁紧固定是规避安全风险的核心环节，这款锁紧装置正是针对圆柱型高压气瓶的安装固定需求开发的夹持结构。从实际使用场景来看，该结构可适配常规直径的工业钢制气瓶、铝合金气瓶，既可以用在固定工位的气瓶支架上，也能集成到移动供气小车、应急救援供气设备、焊接作业工位的气瓶固定位中，避免气瓶受外力碰撞、设备移动颠簸时出现倾倒、移位的问题，从结构层面消除气瓶倾覆带来的泄漏、爆燃风险。

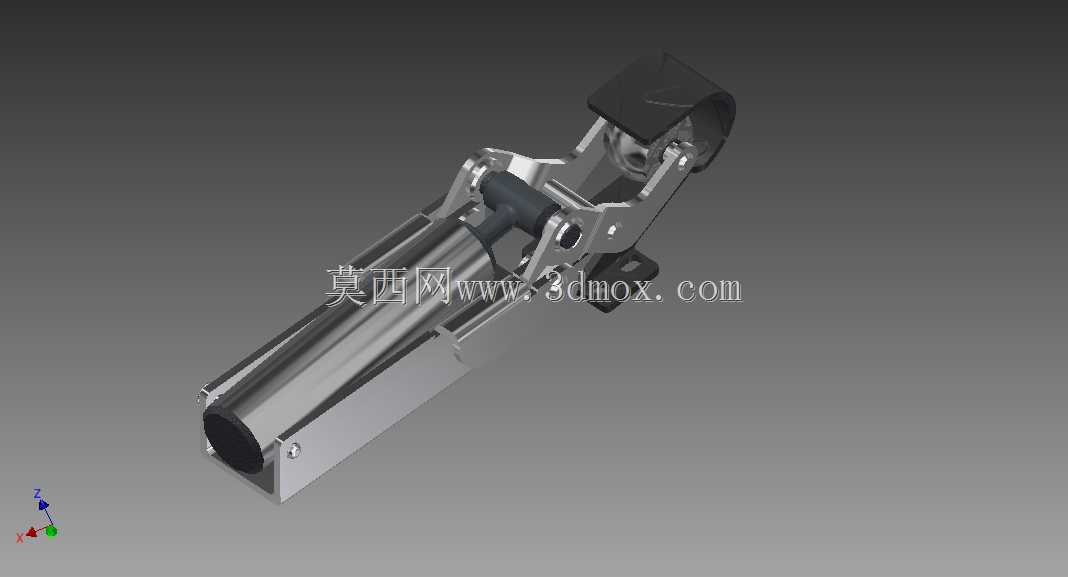

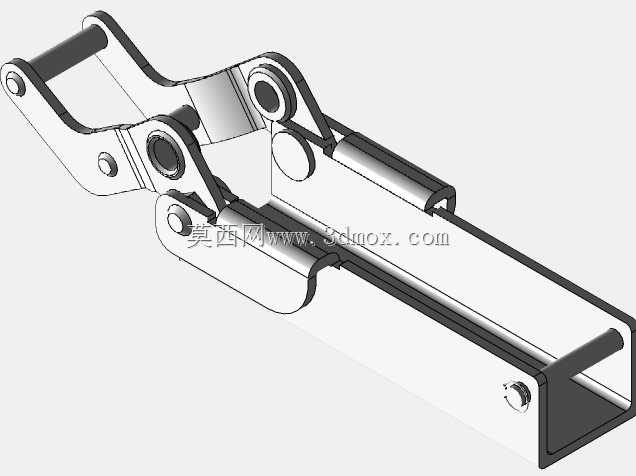

设计思路上，这款锁紧结构采用了杠杆式快锁逻辑，没有采用传统的螺栓环抱锁紧方式，而是通过铰接的连杆机构实现快速开合与锁紧：装置主体的弧形承托段贴合气瓶圆柱外壁，上部的压合臂通过铰接轴与主体连接，扳动末端的锁止手柄即可带动连杆过死点，实现压合臂对气瓶外壁的自动压紧，解锁时只需反向扳动手柄即可抬起压合臂，快速完成气瓶的拆装，相比螺栓锁紧的结构，操作效率提升明显，也避免了长期使用后螺栓锈蚀导致无法拆装的问题。结构上所有铰接位置都设计了衬套安装位，可加装铜质或者工程塑料衬套，降低铰接转动时的磨损，延长结构的使用寿命，压合臂与气瓶接触的位置预留了防滑垫安装槽，可加装橡胶或者聚氨酯防滑垫，既可以增大接触摩擦力提升锁紧可靠性，也能避免刚性结构直接接触气瓶外壁造成漆面损伤或者外壁压痕。

从安装边界来看，装置主体的底部设计了带安装孔的固定基座，可通过螺栓直接固定在设备框架、墙面支架或者移动小车上，安装孔位采用长圆孔设计，允许一定的安装位置偏差，降低现场安装的对位难度。整体结构的开合角度经过校核，抬起压合臂后可留出足够的气瓶装入空间，不需要大幅度调整结构就能完成气瓶的就位，锁紧后压合臂的压紧力通过连杆机构均匀传递到气瓶接触面上，不会出现局部应力集中压伤气瓶壁的问题。结构的受力路径经过优化，锁紧状态下所有受力都通过铰接连杆传递到主体基座上，不会出现结构形变导致锁止失效的问题，即便在长期受振动的工况下，过死点的锁止结构也不会自行松脱，可靠性远高于普通的卡扣式固定结构。在做配套设计时，可根据实际使用的气瓶直径调整弧形承托段的曲率，也可以调整压合臂的长度来适配不同直径的气瓶，不需要改动整体的锁止连杆逻辑，具备较好的衍生适配性，能覆盖多数常规工业气瓶的固定锁紧需求。
