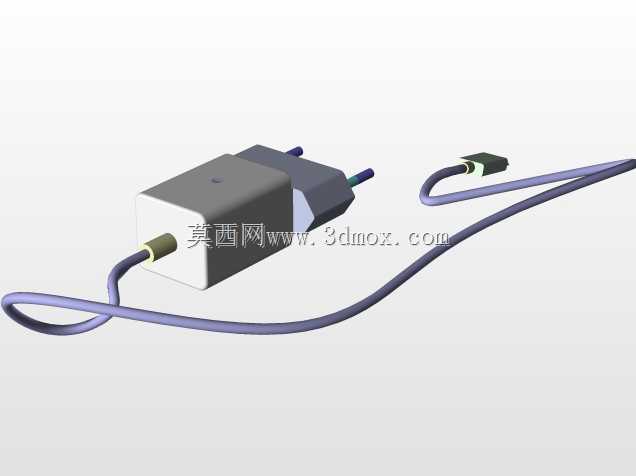

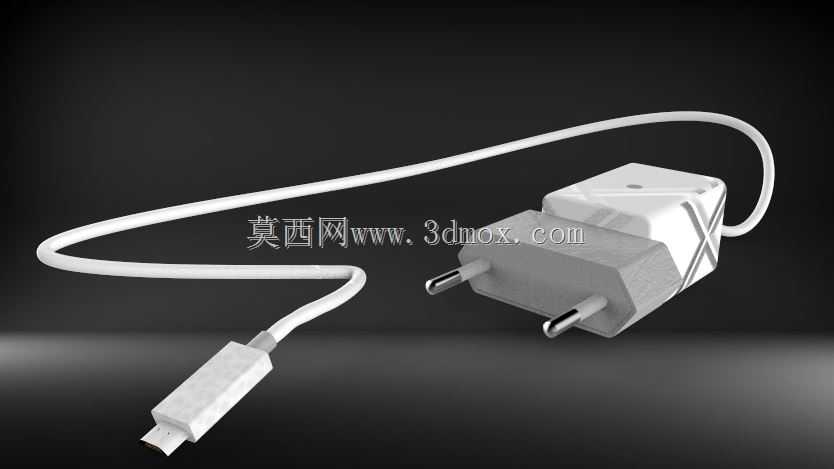

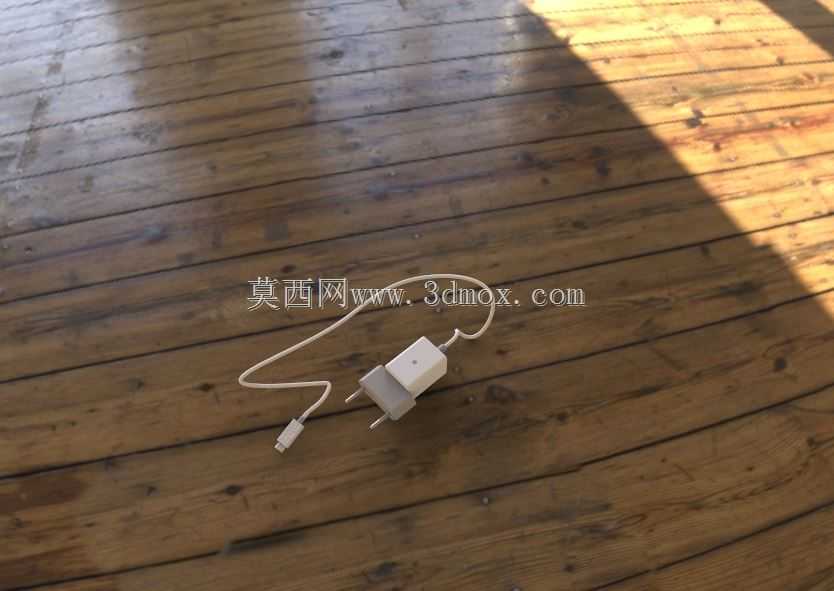

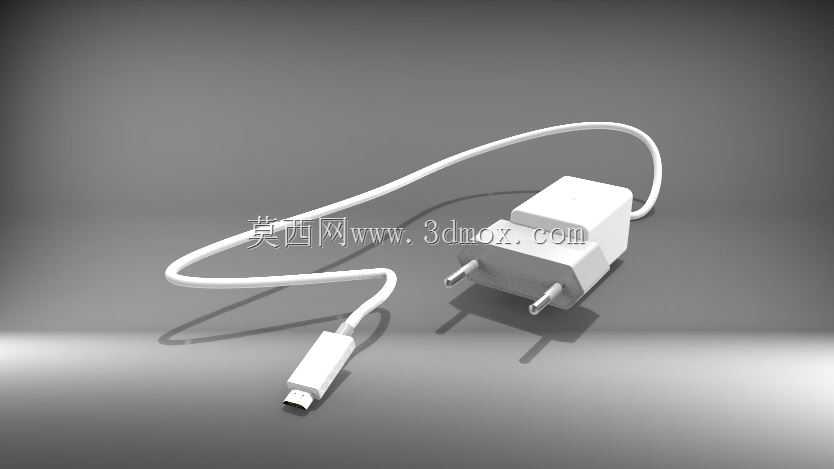

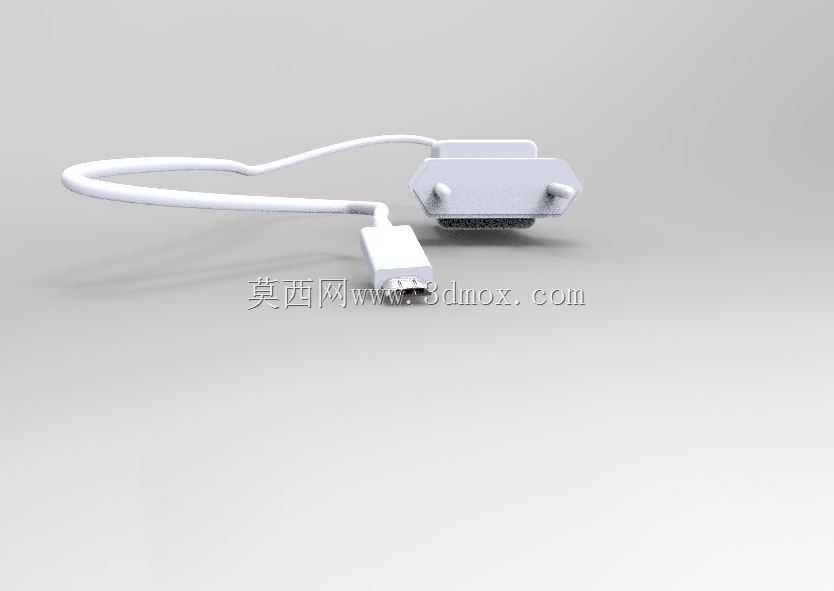

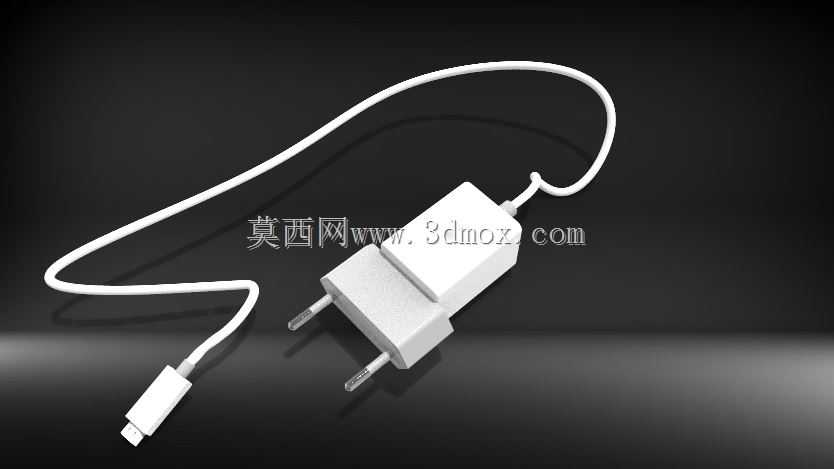

带数据线一体式手机充电适配器结构设计

日常消费电子配套的充电适配器，核心作用是将民用市电转换为适配便携数码设备的低压直流电能，为手机、小型数码终端提供稳定的电能补给，广泛适配居家、办公、差旅等多场景的随身设备供电需求，是消费电子领域普及率极高的配套供电部件。这款一体式带线充电适配器的设计，首先从使用便捷性出发，将充电输出线与适配器本体做一体化整合，避免日常使用中单独收纳数据线的繁琐，也减少了接口反复插拔带来的接触损耗，输出端采用通用Micro USB接口，可适配对应接口的老旧款智能手机、蓝牙外设、小型数码播放器等设备，覆盖多数早期便携数码产品的充电需求。结构设计层面，适配器外壳采用上下扣合的阻燃PC材质壳体，插脚为固定式国标两插结构，插脚与内部PCB板采用铆接固定，保证插拔过程中的结构强度，避免插脚松动导致的接触不良问题。壳体内部预留了足够的电气安全间隙，高压侧与低压输出侧做了物理隔离，满足安规设计的爬电距离要求，避免高压串入低压侧带来的安全隐患。外形尺寸上，适配器本体做了小型化处理，整体轮廓接近方正的小方块，边角做圆弧过渡，握持插拔时不会有尖锐棱角硌手的问题，插脚突出壳体表面的长度符合国标插座的适配要求，插入墙面插座、插排时不会出现干涉松脱的情况，一体化连接的数据线出线位置做了应力缓冲结构，也就是线尾的加长护套，能够承受日常使用中反复弯折的作用力，避免线芯在出线位置断裂，延长线材的使用寿命。设计过程中充分考虑了日常使用的磨损场景，壳体表面做了细微的磨砂纹理处理，既不容易残留指纹污渍，也能在插拔时提供足够的摩擦力，方便用户施力插拔。内部的电路布局围绕小型化目标做了紧凑排布，在保证散热空间的前提下尽可能压缩整体体积，减少对插排相邻插孔的空间占用，避免一个适配器占用多个插座位的尴尬情况。实际使用中，这款适配器的输出参数匹配常规5V低压充电需求，能够为对应设备提供稳定的直流供电，一体化的线材长度适配桌面近距离使用场景，不需要额外搭配延长线材就能满足手机放置在桌面充电的使用需求，插脚的固定强度经过反复插拔验证，能够满足日常数千次插拔的使用寿命要求，壳体的阻燃材质也能在电路异常过热时起到阻燃防护作用，提升使用过程中的安全系数。
