阿尔法斯特林发动机机械结构三维设计

这套阿尔法构型斯特林发动机的三维结构，完整还原了外燃式热机的核心传动与做功逻辑，在教学演示、小型动力装置研发验证场景中有着极高的参考价值。不同于内燃机依赖燃料在缸内爆燃做功的模式，这类斯特林发动机通过外部热源对缸内工质持续加热，配合冷端散热形成稳定的温差，即可推动活塞完成往复运动，对燃料适配性极强，可兼容太阳能、生物质能、工业余热等多种低品位热源，在分布式微能供电、科普教学教具开发领域应用广泛。

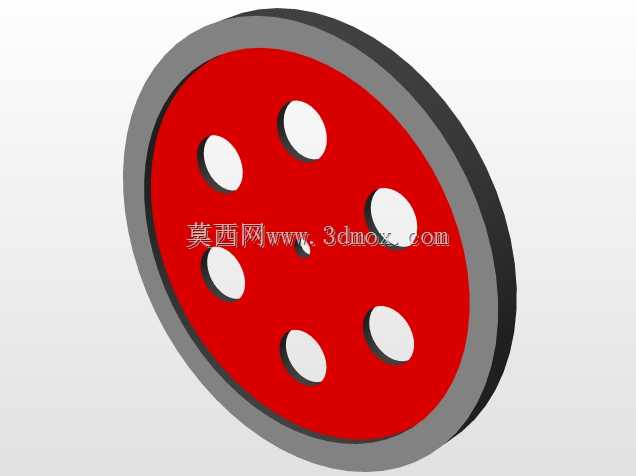

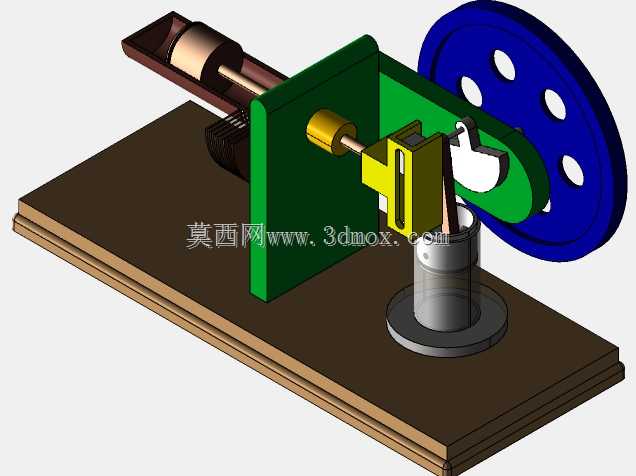

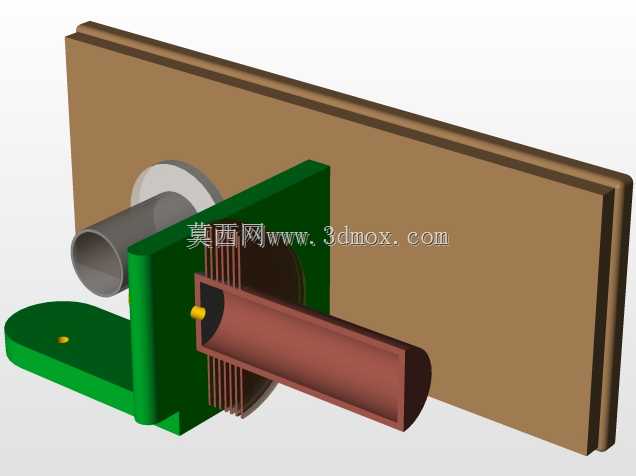

从结构设计逻辑来看，模型完整呈现了双活塞分置的阿尔法构型核心特征：热端活塞与冷端活塞分别布置在独立缸体内，通过错位的曲柄连杆结构连接至带轮式飞轮，飞轮上开设的多组减重孔并非单纯的造型设计，而是在保证转动惯量储备的前提下尽可能降低旋转件自重，避免启动阶段出现过大的惯性阻力，同时飞轮的轮缘厚度经过匹配设计，能够储存活塞做功冲程的多余动能，带动整套机构顺利越过上下止点，保证运转的连续性。整套机构的安装基准为层叠式木质安装底板，所有支撑构件、缸体固定座、曲轴轴承位都以底板上平面为统一基准定位，安装时需保证曲轴轴线与底板平面平行度控制在合理范围内，避免连杆运动过程中出现卡滞；绿色立式支撑板作为核心承载件，同时承担了曲轴支撑、置换气缸定位的作用，其安装孔位的同轴度直接决定整套机构的运转顺畅度。

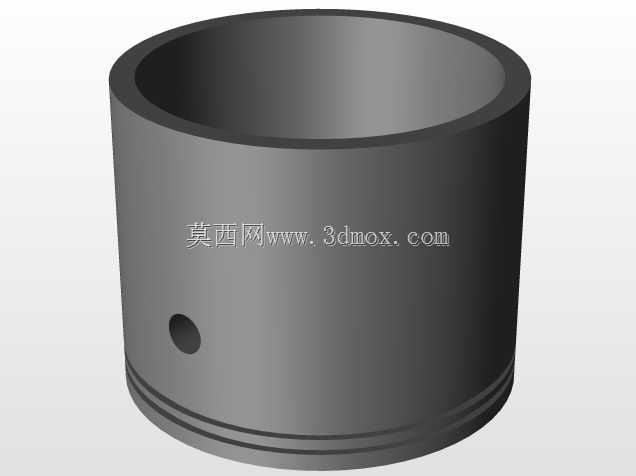

设计过程中需要重点关注活塞与缸壁的配合间隙，既要保证工质密封性能减少泄漏损失，又要避免间隙过小导致热胀冷缩后出现抱死问题；连接活塞与曲轴的连杆长度经过精确匹配，保证热活塞与冷活塞的运动相位差符合阿尔法构型的最优角度区间，让工质在冷热腔之间的流动时序匹配做功循环的需求。整套模型的外部轮廓边界清晰，安装底板的长宽尺寸预留了足够的紧固件操作空间，飞轮外缘与支撑板、缸体之间的安全间隙经过校核，运转过程中不会出现构件干涉问题。这类结构模型不仅可用于机械原理课程的可视化教学，帮助学习者直观理解外燃机的循环过程，也可为小型余热回收动力装置的原型开发提供结构参考，通过调整缸径、冲程、飞轮惯量等参数，即可匹配不同热源功率下的动力输出需求，在低能耗动力演示、偏远地区微供电装置研发方向有着实际的落地参考意义。
