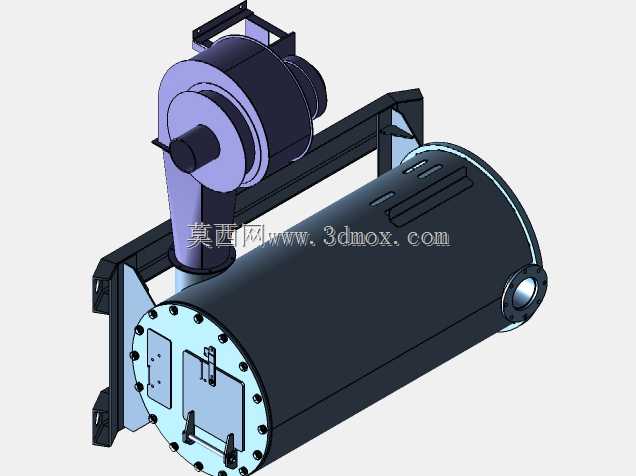

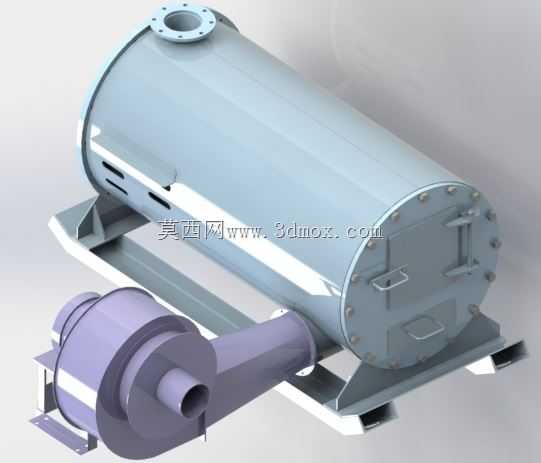

卧式工业热风炉配套鼓风装置结构

这套卧式炉体结构常应用于中小型工业供热场景，比如农产品烘干线的热源供给、小型车间冬季采暖补热、工件表面喷涂后的烘干固化工位，也可作为小型生物质燃烧供热单元配套在粮食加工、建材养护的简易生产线上。设备核心功能是通过燃料在筒体内腔的充分燃烧产生高温热流，侧置的鼓风组件负责将燃烧产生的热风沿预设风道输送至用热端，同时鼓风结构还可调节进风量，控制筒内燃烧的氧含量，避免出现燃烧不充分冒黑烟、或是炉温超温损毁衬层的问题。从结构设计来看，卧式筒体采用承压圆筒结构，端盖采用快开式锁紧结构，方便后期清理炉内积灰、检修内部耐火衬层，筒体顶部设置带法兰的出风口，可直接对接热风输送管道，无需额外做变径转接。侧置的鼓风单元通过渐扩式风道与筒体侧部的进风口连接，风道走向做了圆弧过渡，减少风阻损耗，鼓风组件与筒体共同安装在一体式焊接机架上，机架底部预留了地脚安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时需保证机架水平度偏差不超过千分之二，避免筒体长期受热出现应力变形。设计过程中优先考虑了现场安装的便捷性，整机为集成式结构，现场无需二次组装风道与机架，只需要对接出风口管道、接通鼓风组件电源即可投入使用。筒体底部的支撑鞍座做了加宽处理，与机架接触面预留了热膨胀间隙，避免筒体升温后纵向膨胀挤压机架产生结构变形。端盖上的锁紧把手采用对称布置，单人即可完成端盖的开合操作，无需借助额外吊装工具，日常运维的操作门槛较低。鼓风组件的安装位置做了下沉式设计，整体重心偏向机架中心位置，吊装转运时不会出现偏重侧翻的问题，设备安装边界需预留至少一米的操作空间，尤其是端盖开启侧不能堆放其他设备或物料，保证运维操作的通行空间。筒体上开设的观火孔可实时观察内部燃烧状态，配合鼓风量调节可快速匹配不同用热场景的温度需求，出风口的法兰尺寸采用通用管道规格，可适配市面上多数常规热风管道，减少现场改造成本。
