舞台灯光控制用DMX512信号控制器

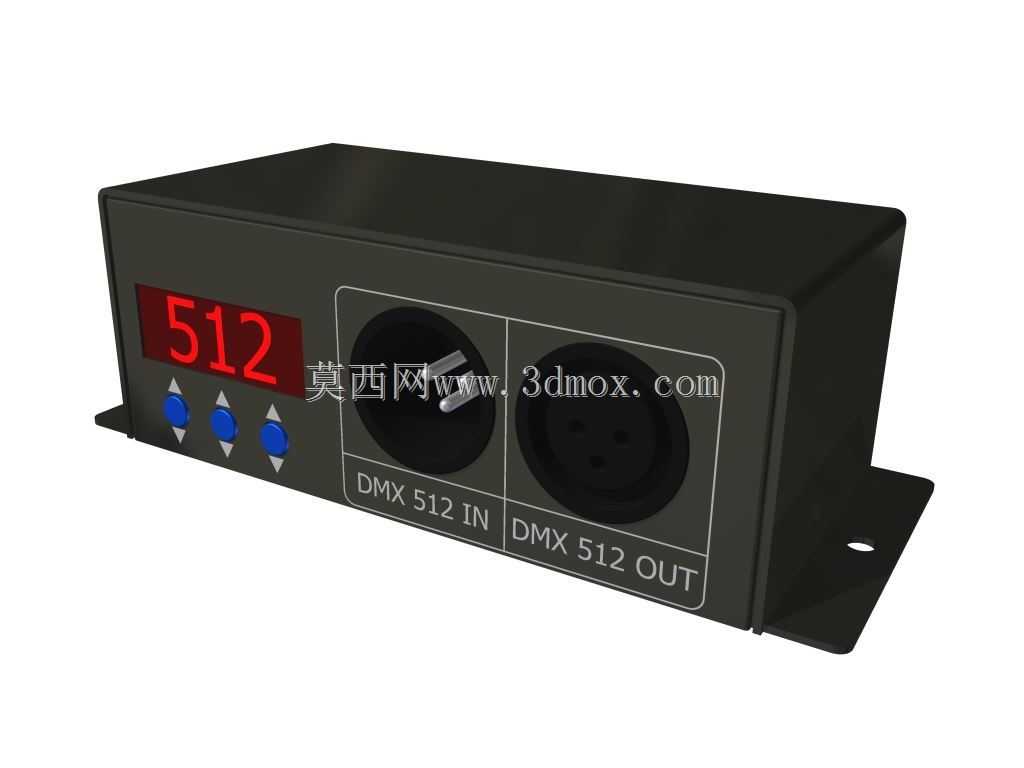

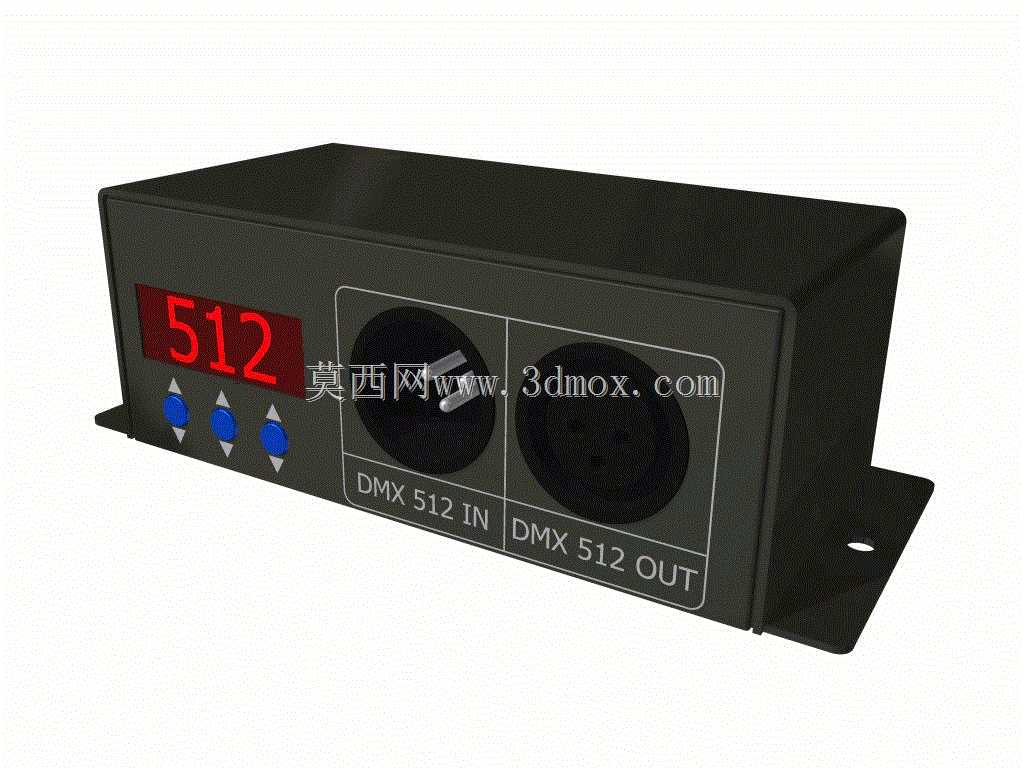

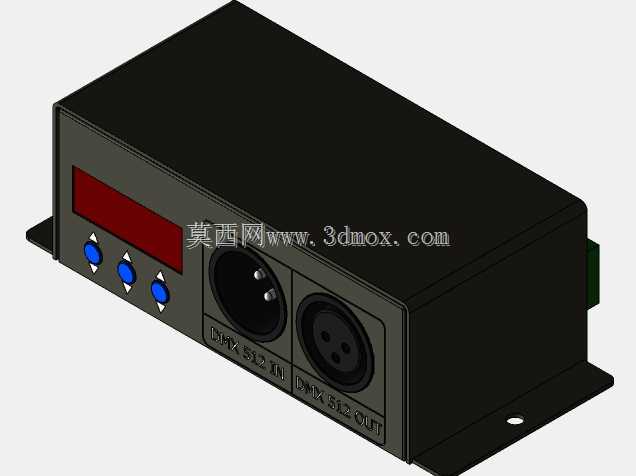

这款DMX512信号控制器主要面向舞台灯光、景观亮化、商业展陈灯光控制场景设计，作为DMX控制链路里的终端信号处理节点，承担信号接收、地址解码、输出驱动的核心作用，可对接符合DMX512协议标准的各类LED灯具、效果灯设备，实现灯光亮度、色彩、动态效果的同步调控。从结构设计来看，整机采用冷轧钢板弯折成型的封闭式壳体，两侧延伸出带安装孔的固定耳片，安装孔位适配常规M4规格的紧固螺丝，可直接固定在机柜层板、设备桁架或者墙面安装支架上，壳体边角做了小半径圆弧过渡，避免安装调试过程中划伤操作人员，表面采用哑光黑色喷塑处理，既具备基础的防锈耐刮性能，也适配舞台暗环境下的低反光需求，不会对舞台演出效果造成多余反光干扰。前面板布局遵循现场调试的操作逻辑，左侧设置三位红色数码显示屏，用于实时显示当前设备的地址码、通道参数，数码管下方排布三个带蓝色标识的操作按键，分别对应地址上调、下调、功能确认操作，按键采用带导向结构的轻触开关，按压行程清晰，现场盲操作也能准确触发功能。面板右侧并排设置两个卡侬接口，分别标注DMX512 IN与DMX512 OUT，输入接口用于接收控台传输过来的DMX差分信号，输出接口可实现信号的手拉手级联，单台设备最多可支持32台下游灯具的信号驳接，无需额外增设信号分配器即可满足中小型灯光场景的布线需求。内部PCB板采用沉金工艺制作，信号回路做了差分阻抗匹配设计，可有效降低长距离传输过程中的信号衰减与外界电磁干扰，电源回路设置了过流、反接保护元件，避免现场接线失误造成的设备烧毁。设备的安装边界预留了足够的接线空间，接口下方距离安装基准面留有15mm的走线间隙，方便卡侬插头的插拔操作，不会出现插头与安装面干涉的情况，壳体侧面预留了散热格栅，可保证长时间满负载运行时内部热量及时散出，无需额外加装散热风扇，运行过程无额外噪音，适配对静音有要求的剧场、演播厅等使用场景。在建模过程中，所有结构细节均按照实物1:1比例还原，包括按键的凸起高度、接口的内孔尺寸、安装耳的开孔位置公差都做了精准复刻，可直接用于灯光系统的安装排布模拟、设备机柜的布局干涉检查，也可作为非标灯光控制设备开发的结构参考模板，帮助设计人员快速完成同类产品的壳体结构迭代，减少前期结构测绘的工作量。
