带同步带轮输出端的步进电机结构设计

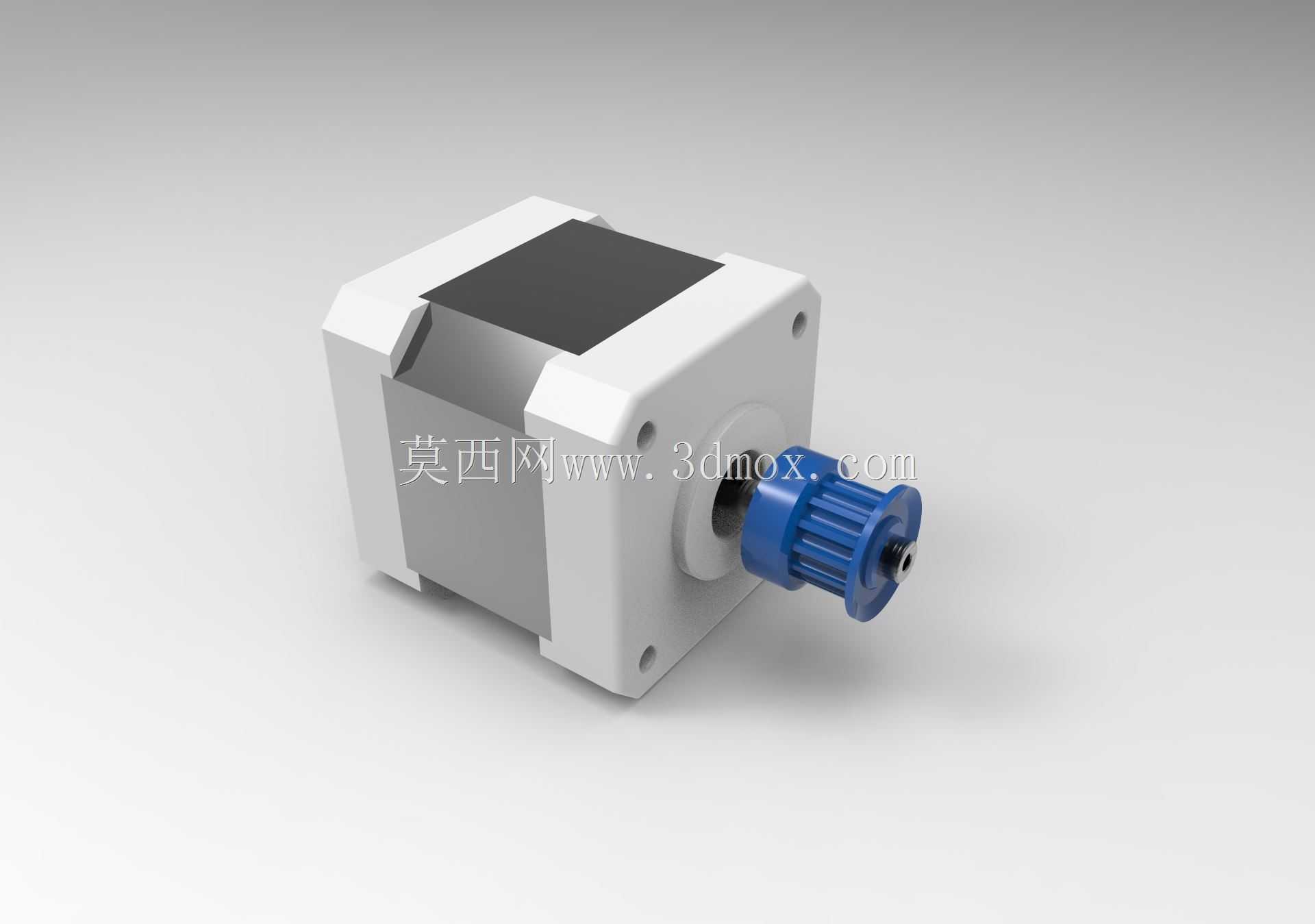

这款步进电机的建模还原了常规42系列方形机座步进电机的完整结构，输出端预装了同步带轮，适配小型自动化设备的皮带传动场景。从实际工程应用来看，这类带预装带轮的步进电机常被用在桌面级3D打印机的轴系进给、小型贴标机的料带牵引、非标自动化工位的短距离精准位移驱动场景中，相比单独采购电机再自行压装带轮的方案，预装结构能避免现场压装时出现的带轮偏心、轴端受力变形等问题，减少装配环节的同轴度调校工作量。

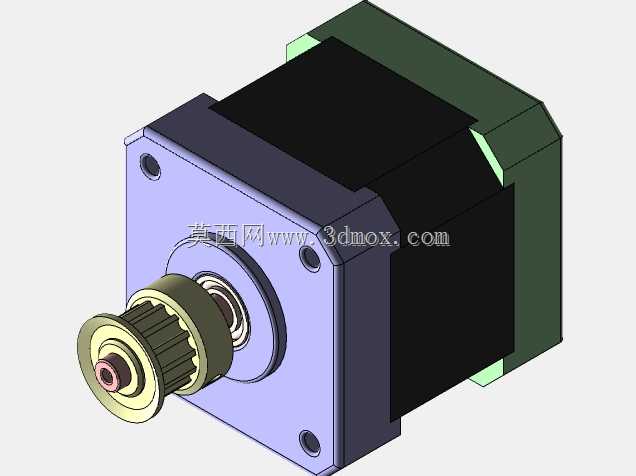

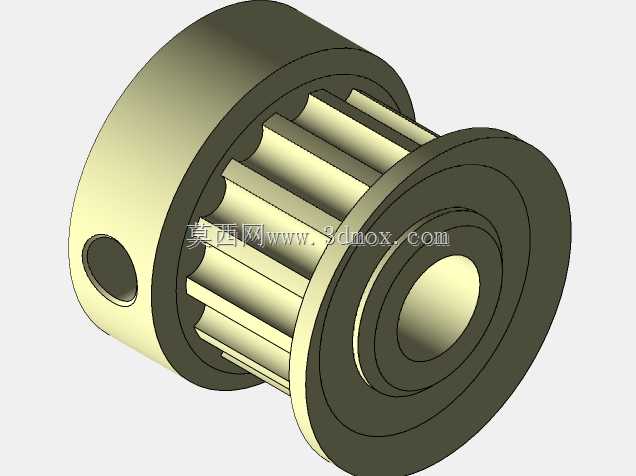

从结构设计思路上看，机座采用方形切角的壳体造型，四个角位预留了沉头安装孔，安装孔的孔位间距符合行业通用的安装规范，可直接适配市面上多数标准42电机安装支架，不需要额外做转接板加工。机壳侧面的平面做了轻微的拔模斜度处理，对应实际开模生产时的脱模需求，端盖与机壳的配合位做了止口定位结构，能保证前后端盖的同轴度，避免定子与转子出现扫膛问题。输出端的同步带轮做了带挡边的结构设计，挡边高度略高于带轮齿顶，能防止同步带运行过程中出现跑偏脱带的问题，带轮内孔与电机输出轴采用D型轴配合，相比普通圆轴加顶丝的固定方式，D型切面能传递更大的扭矩，避免频繁正反转时出现带轮与轴的相对滑动，带轮端面还预留了紧定螺钉孔，可在装配到位后进一步锁止，提升传动可靠性。

从安装边界来看，机座主体的截面尺寸为42mm见方，机身长度适配常规机身长度规格，输出轴伸出端的长度匹配同步带轮的安装深度，不会出现轴端过长干涉其他部件、或是过短导致带轮压装不到位的问题。电机尾部的出线位做了下沉处理，能避免接线后线缆弯折半径过小导致的线芯断裂问题，同时预留的接线空间足够容纳常规的电机接插件，不会和安装面的钣金结构产生干涉。在实际选型使用时，这类结构的电机可直接替换同规格的标准步进电机，不需要修改原有设备的安装孔位，带轮的齿形适配常规的MXL型同步带，可直接和设备上的从动轮形成传动副，减少设计阶段的零件选型匹配工作量。建模过程中对各部件的配合公差做了对应还原，比如轴承位的配合公差、轴与带轮的过渡配合公差都有体现，能直接用于设备的装配干涉校验、运动仿真验证，帮助设计人员提前排查安装过程中可能出现的空间干涉问题。
