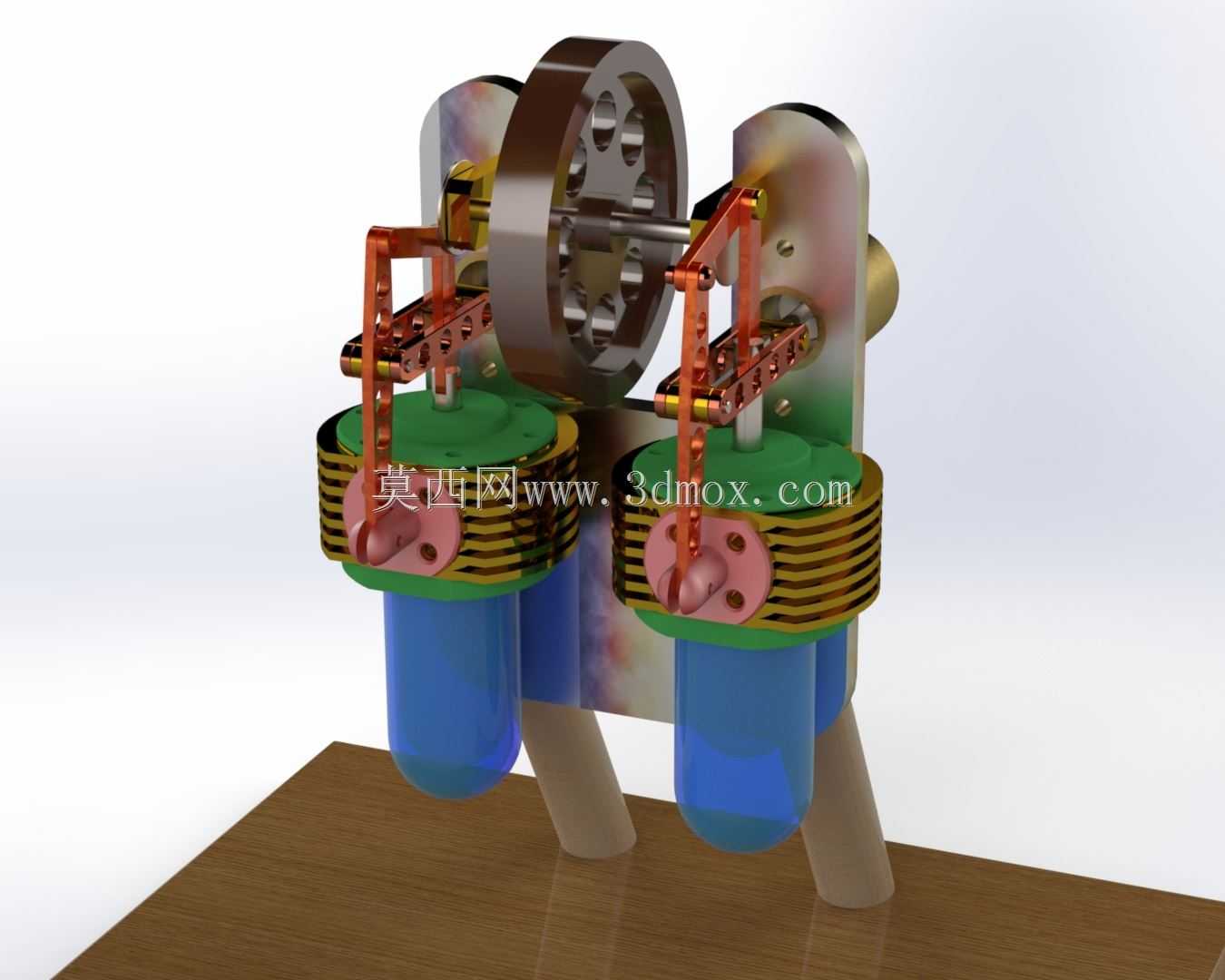

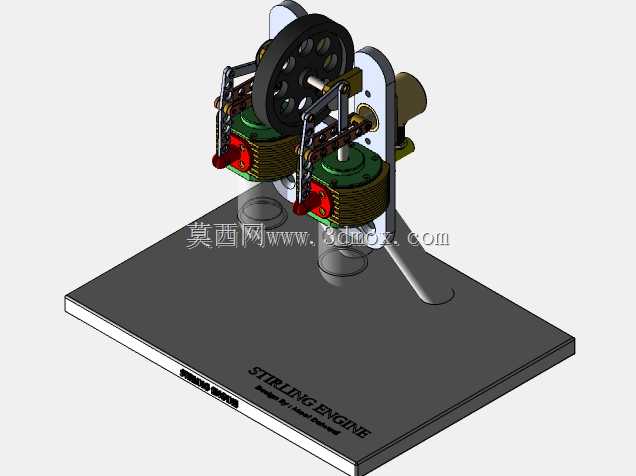

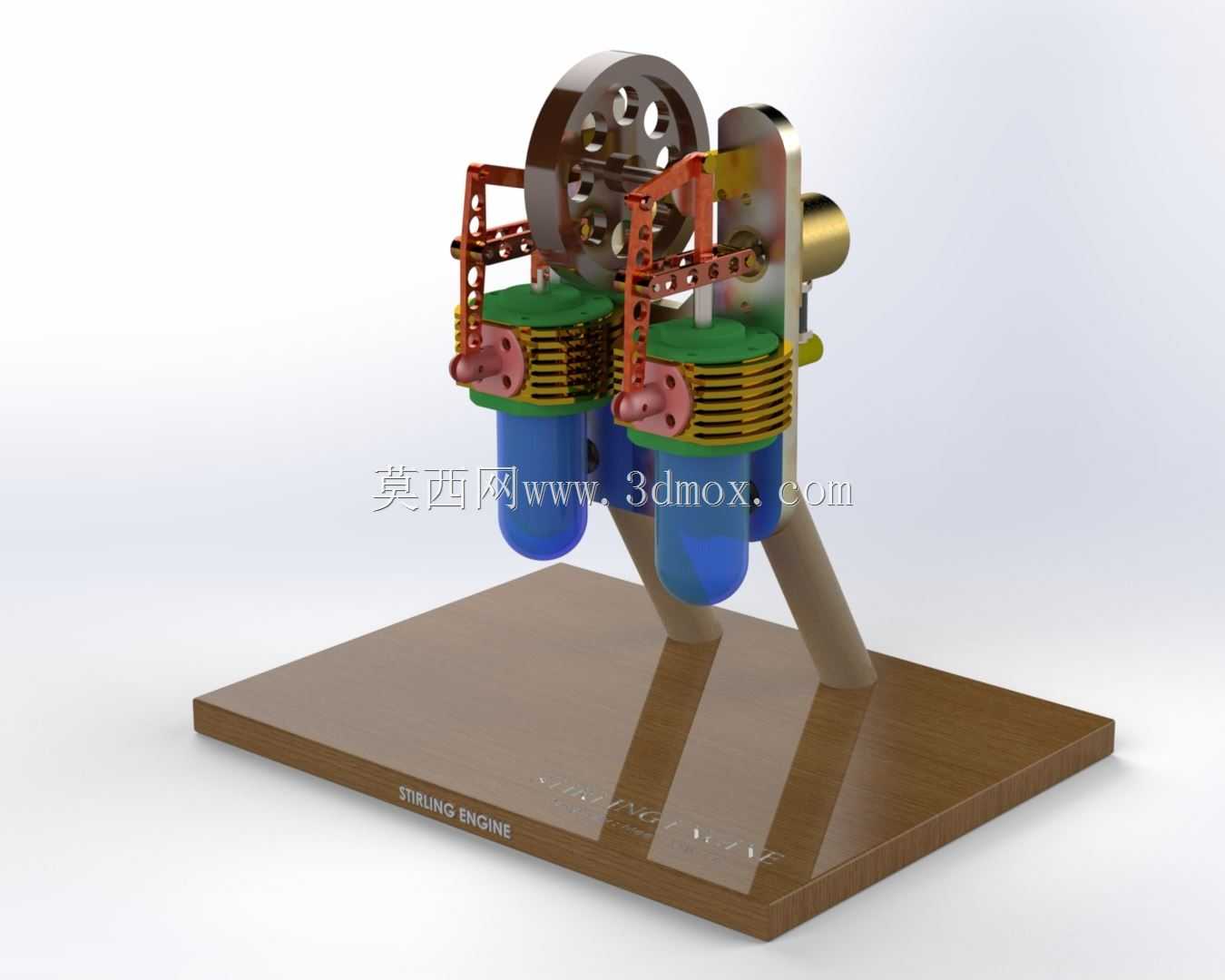

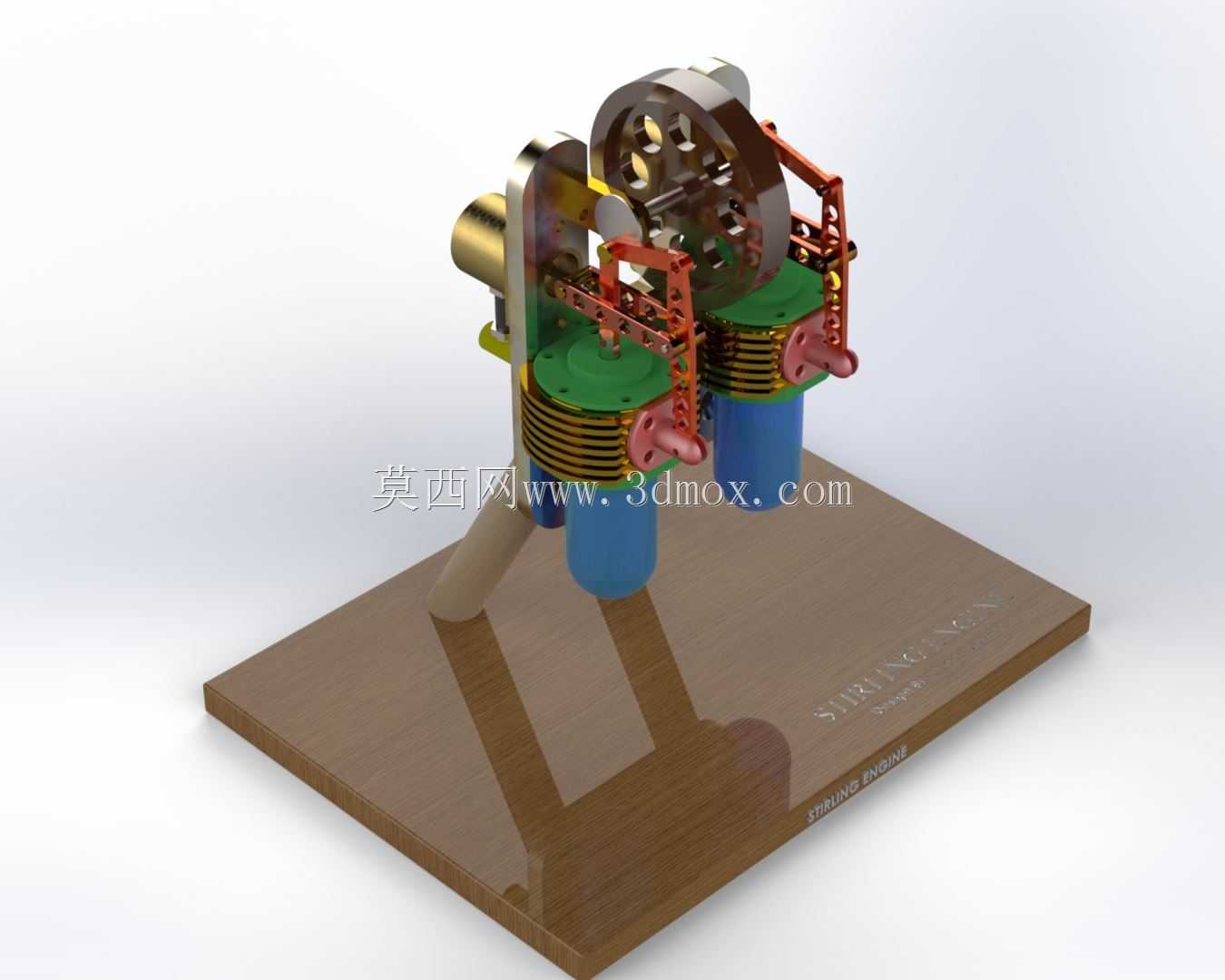

双缸立式斯特林动力装置结构设计

这类双缸立式斯特林动力装置，常被用于高校热动专业教学演示、小型余热回收场景的原理验证，也可作为低功率分布式能源转换单元的原型载体，适配小温差热源下的动力输出需求，相比单缸结构，双缸立式布局能大幅降低动力输出的脉动率，让曲轴运转更平顺，减少飞轮的配重需求。从结构设计逻辑来看，整体采用对称式双缸排布，两个置换缸与动力缸沿曲轴中心轴线对称布置，连杆机构采用铰接式摇臂结构传递活塞往复运动，既压缩了整机的纵向安装高度，也让两侧气缸的热形变应力可以相互抵消，避免单缸布局下的侧倾力矩问题。底座采用平整板式安装结构，预留了四个安装定位孔，可直接固定在实验台架或设备基座上，整机安装边界控制在较小范围内，不需要额外预留过大的操作维护空间，日常维护仅需检查连杆铰接点的润滑状态与气缸密封件的老化情况。装置的核心功能是通过外部热源加热气缸内的工质，利用工质受热膨胀、遇冷收缩的压差推动活塞往复运动，再通过曲柄连杆机构将直线运动转换为旋转动力输出，立式结构让冷热端的自然对流散热更顺畅，冷端的散热鳍片沿气缸周向均匀布置，不需要额外加装强制散热风扇就能维持足够的冷热端温差，保证循环效率。设计过程中重点优化了活塞与气缸壁的配合间隙，采用无油润滑的配合公差，避免润滑油在高温热端碳化失效，同时摇臂连杆的铰接点采用耐磨衬套结构，降低长期运转的磨损量，曲轴的配重块经过动平衡校准，让双缸交替做功时的振动控制在较低水平。飞轮采用镂空辐条结构，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低自身重量，减少启动阶段的阻力矩。整机的外部管路与连接支架都采用集成化设计，没有外露的冗余管线，既避免了热源对管线的烘烤老化，也让整体结构更紧凑，适合在桌面级实验台、小型科普展项中安装使用，也可作为小型发电装置的动力端，搭配低速发电机实现小功率电力输出。
