立式斯特林动力驱动风扇结构设计

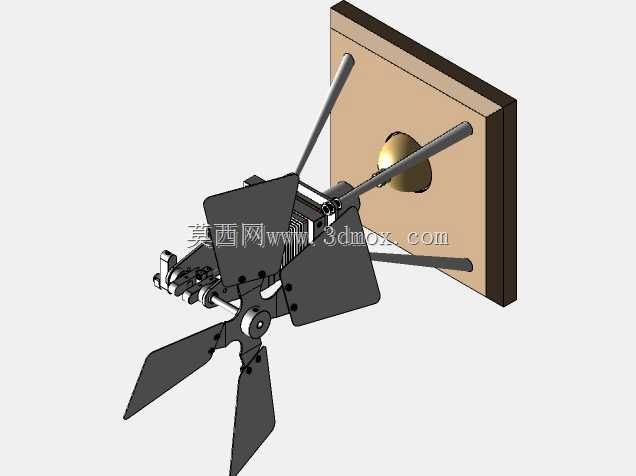

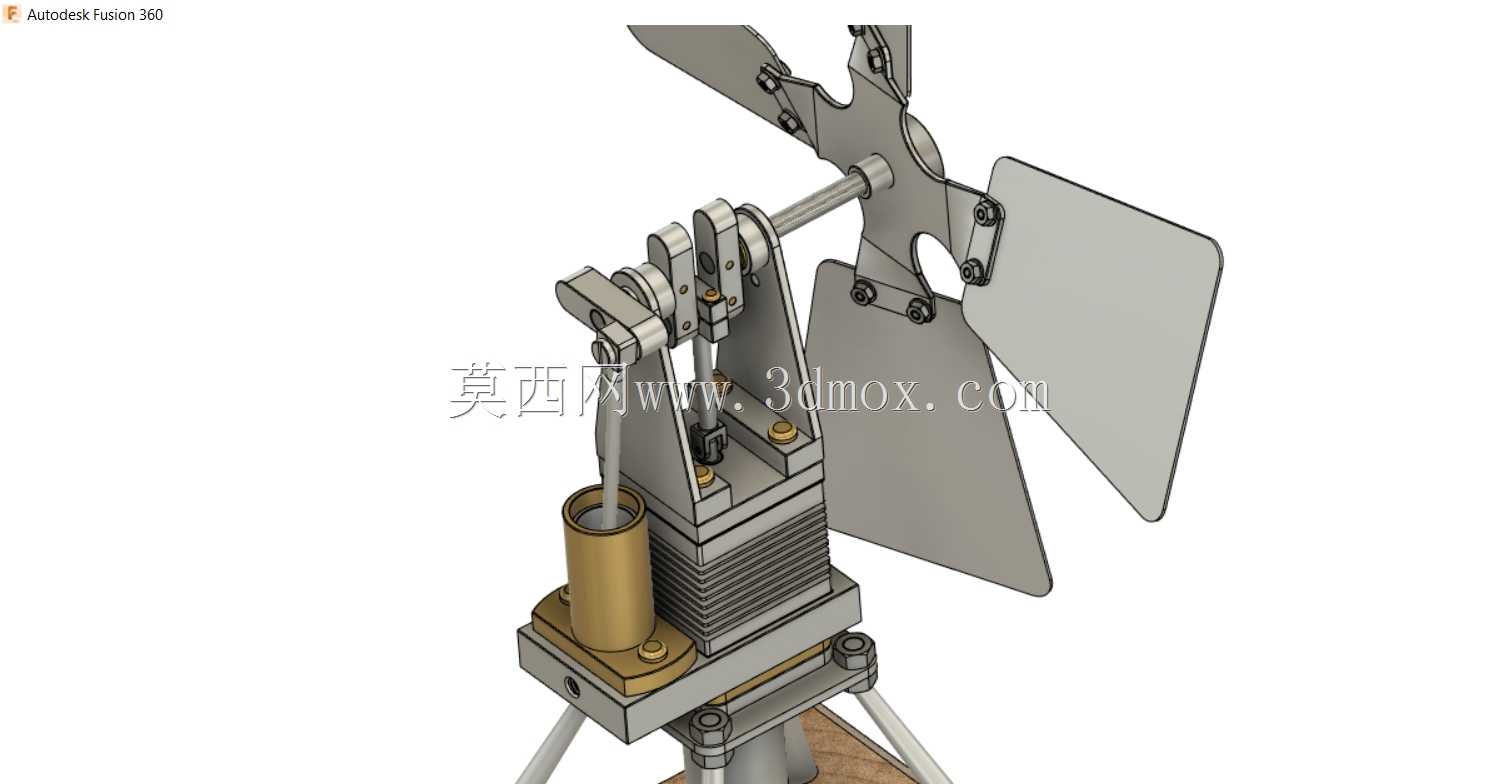

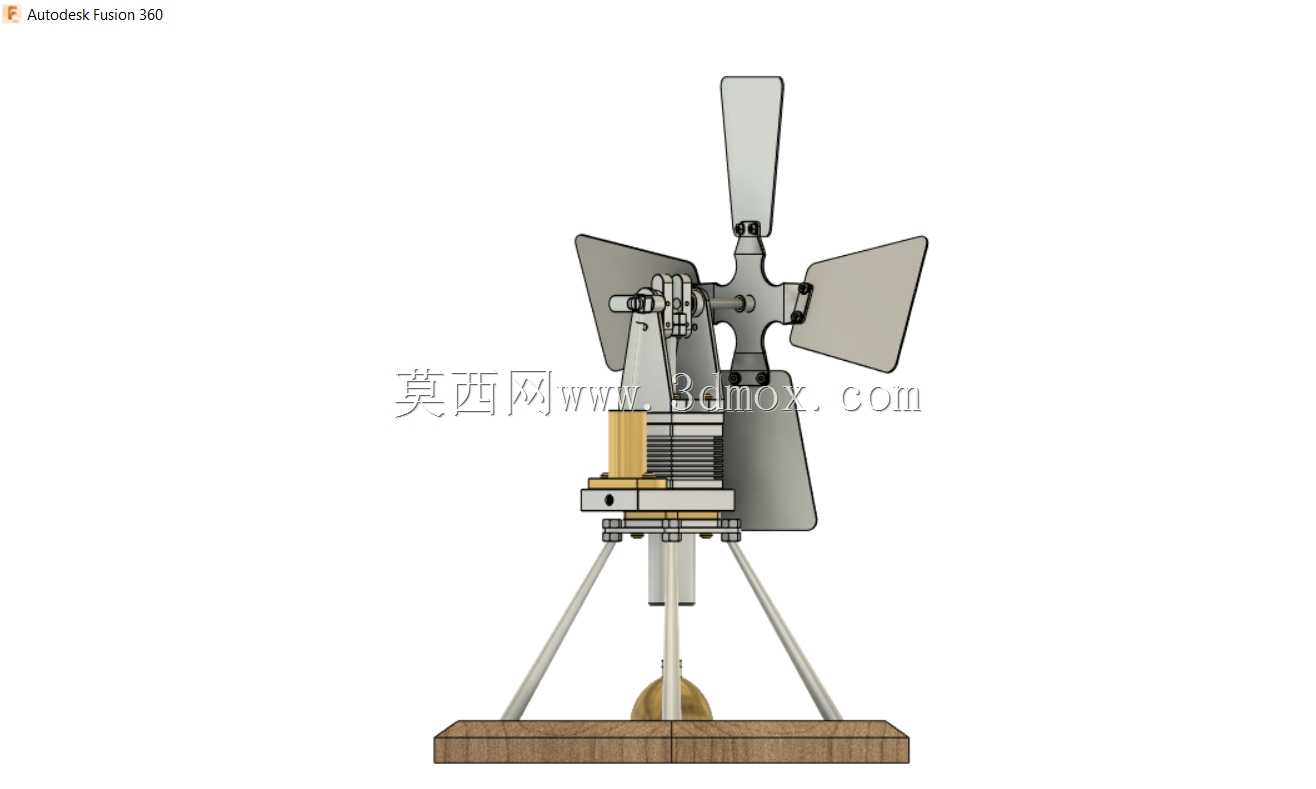

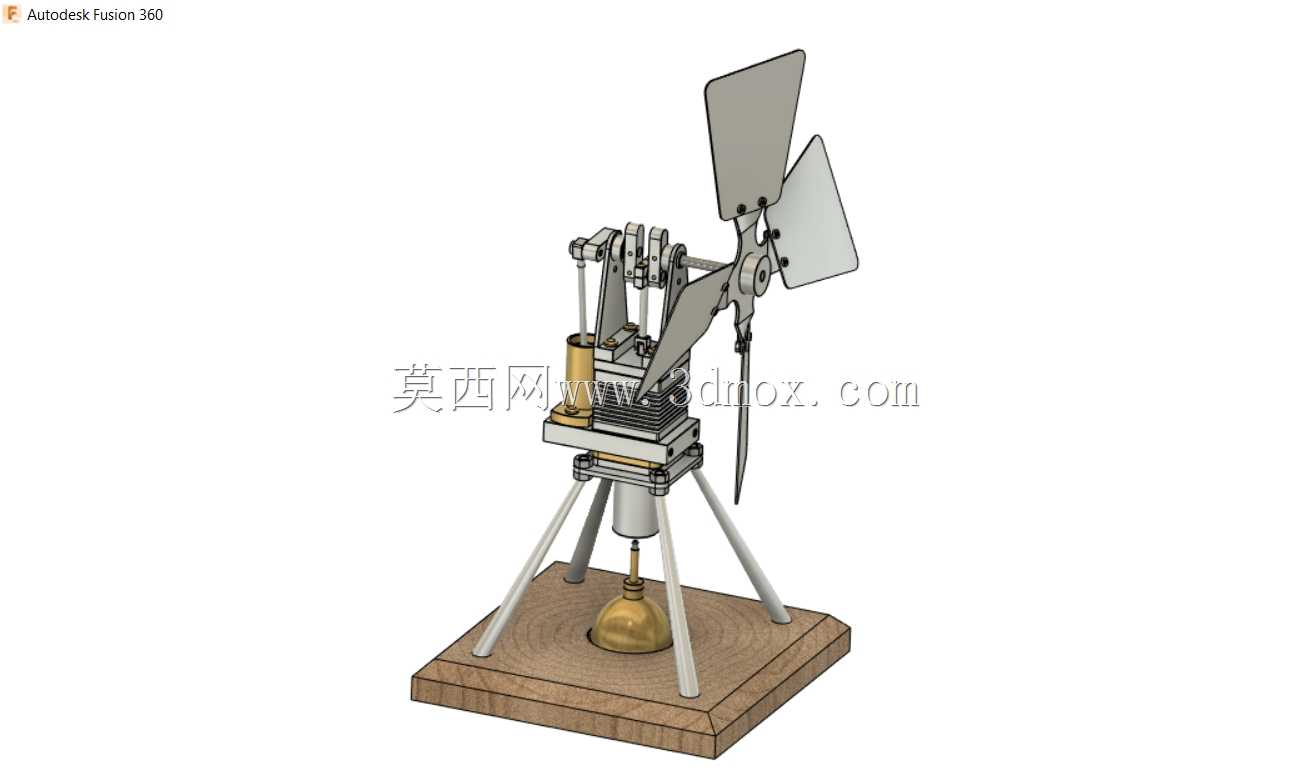

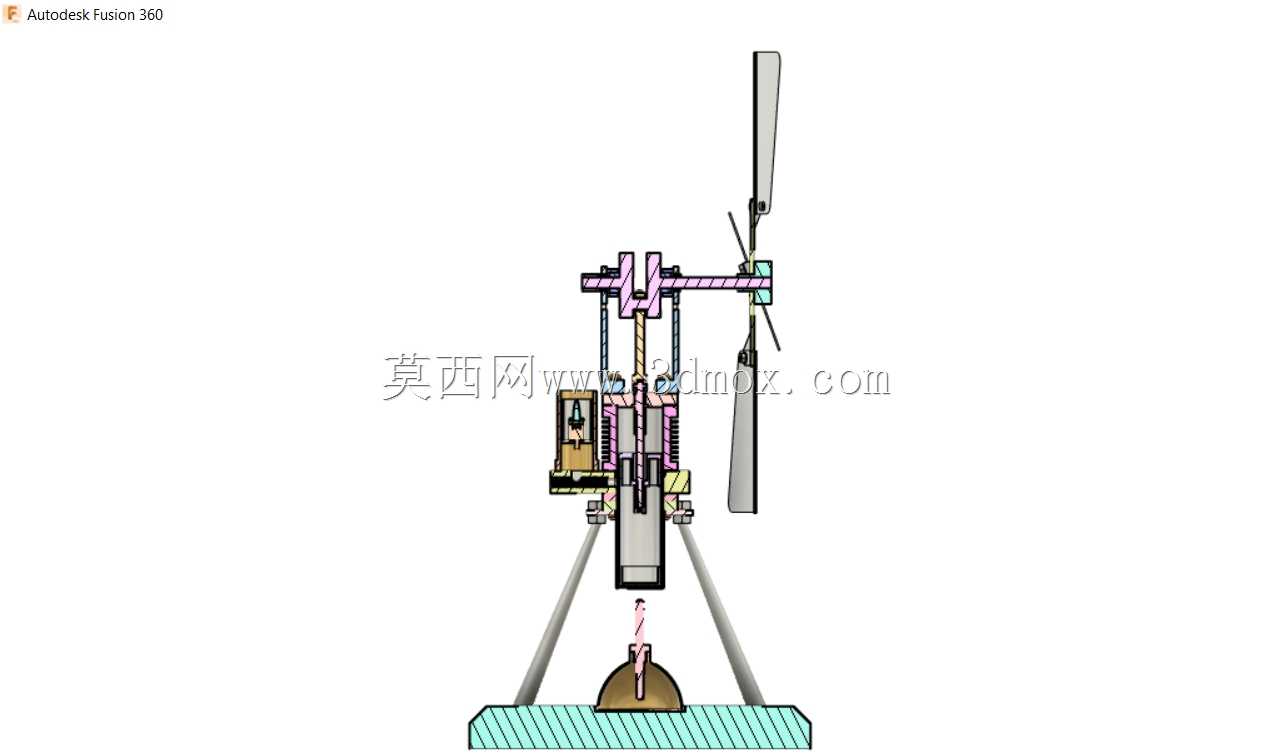

这款以斯特林循环为核心动力的风扇装置，常被应用在桌面科普展示、小型热能利用演示场景中，也可作为手工机械爱好者的结构参考样件，区别于常规电力驱动风扇，它依靠外部热源加热形成的工质温差实现动力输出，无需外接电源即可带动扇叶转动完成空气扰动。从结构设计逻辑来看，整套装置采用立式分层布局，底部为方形实木基座，既承担整体配重作用，也预留了热源放置的凹陷空间，基座上通过三根倾斜支腿支撑中部的动力核心缸体，支腿采用三角稳定排布，安装时需保证三个支腿的支撑点共面，避免缸体倾斜导致活塞运动卡滞，整套装置的安装边界控制在200毫米见方的桌面区域内，总高度不超过300毫米，不会占用过多摆放空间。中部的斯特林动力单元包含加热腔、置换活塞、动力活塞与曲柄连杆机构，设计时特意将加热段延伸至支腿围合的中心区域，正对下方热源位置，可最大化接收热源传导的热量，减少热能损耗；曲柄连杆机构采用多组铰接副连接，将活塞的往复直线运动转化为曲轴的旋转运动，曲轴输出端直接与上部的扇叶转轴连接，省去了额外的传动变速结构，降低了整体传动损耗，扇叶采用三片式对称布局，叶片角度经过匹配调校，在曲轴达到额定转速时可形成稳定的送风气流，叶片边缘做了钝化处理，避免转动过程中剐蹭周边部件。设计过程中对各运动部件的配合间隙做了针对性控制，活塞与缸体之间采用小间隙配合保证气密性，铰接副预留了合理的活动旷量，避免热胀冷缩导致的运动卡滞，整套结构没有复杂的电控元件，所有动力传递均通过机械结构完成，拆解后可清晰观察到外燃式动力循环的完整运动过程，既可以作为热能动力教学的直观演示教具，也能为小型温差动力装置的结构设计提供参考，其外露的机械结构也具备一定的机械美学展示价值，适合作为机械结构展示摆件使用。
