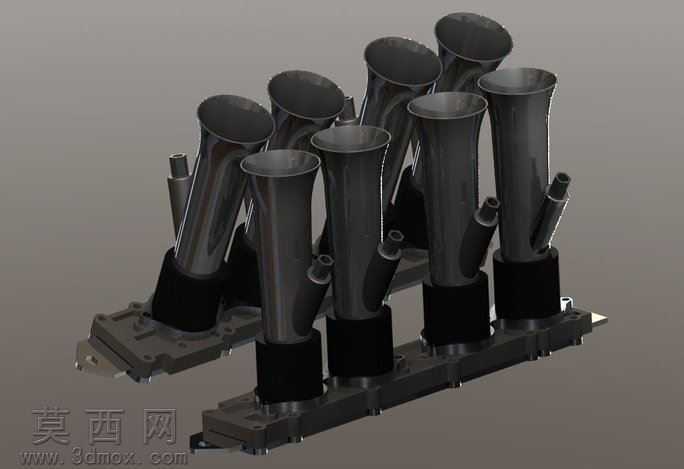

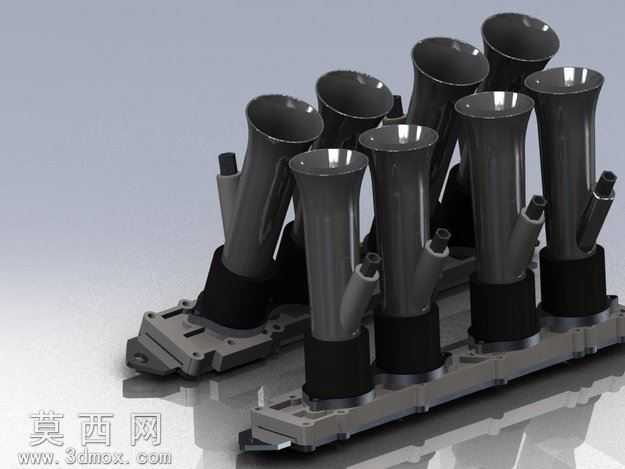

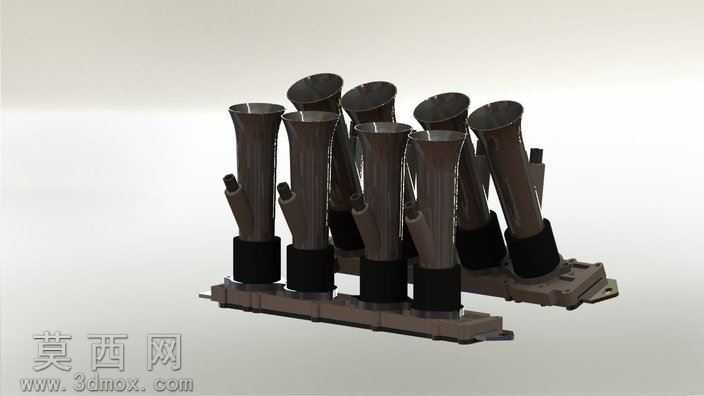

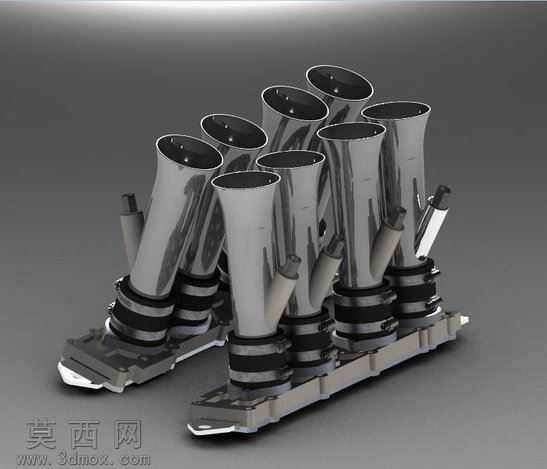

平板滑块式八缸引擎注射系统结构模型

本模型为平板滑块布局的八缸引擎注射系统三维结构，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一处结构细节都做了精准还原。整体结构以一体化金属安装底板为承载基座，底板上设计有定位销孔、安装固定槽与滑块导向滑轨，保证各部件装配的同轴度与位置精度，底板表面做了倒角与圆角处理，避免应力集中的同时提升装配顺滑度。八组注射通道呈对称双排布局固定在底板上，每组通道包含喇叭形进气导流段、中部燃料混合腔体、侧置燃料输入接口、下部密封连接基座四个核心部分，导流段的喇叭口曲面经过曲率连续优化，可有效降低进气阻力，提升流体通过效率。侧置的燃料输入接口采用阶梯轴结构设计，预留了标准管路连接的密封位与卡扣位，可适配常规的燃料输送管路安装。下部的密封连接基座采用黑色弹性材质模拟密封胶圈结构，与金属腔体形成软硬材质搭配，还原真实的密封装配效果。渲染阶段采用Keyshot完成材质与光影调试，金属腔体部分赋予哑光深灰金属材质，调整表面粗糙度模拟铸铝件的细腻磨砂质感，密封基座赋予哑光黑色橡胶材质，安装底板赋予亮面金属材质并添加轻微的拉丝纹理，通过环境HDR贴图模拟车间柔和漫射光，在部件下方添加柔和的地面反射效果，突出结构的层次感与立体感。设计过程中参考了Alfa T33引擎的平置滑块注射布局，将传统的直立式注射结构改为平板集成式布局，大幅缩小了系统的整体占用空间，同时对称式的流道设计保证了各缸进气与燃料供给的均匀性，每一处连接结构都预留了合理的装配间隙，符合实际机械加工与装配的工艺要求，可用于引擎结构教学、动力系统方案展示以及相关零部件的设计参考。
