高涵道涡扇喷气发动机结构展示模型

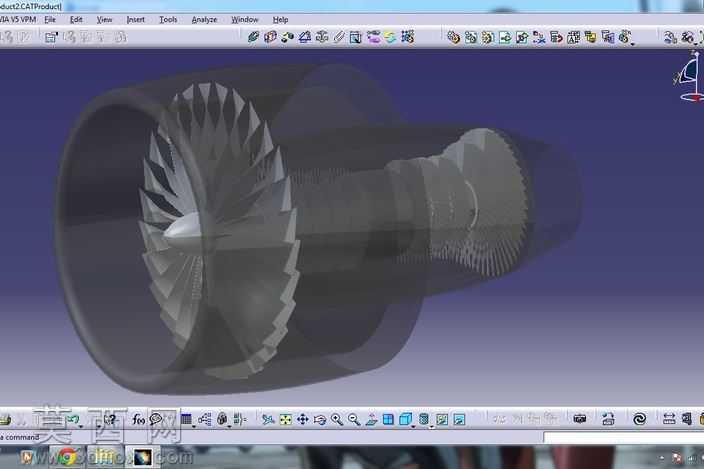

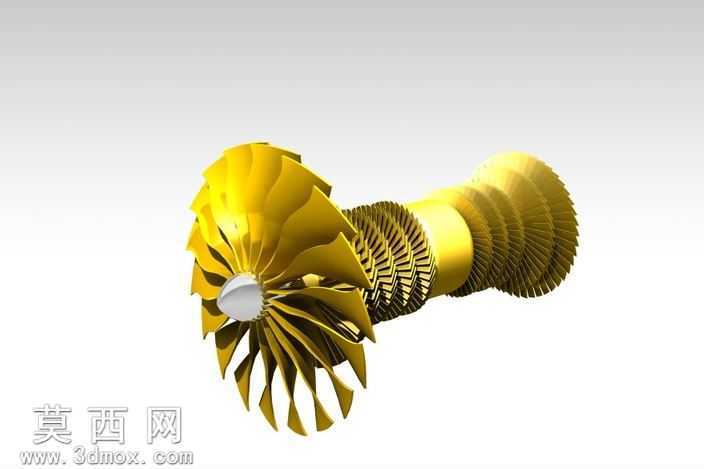

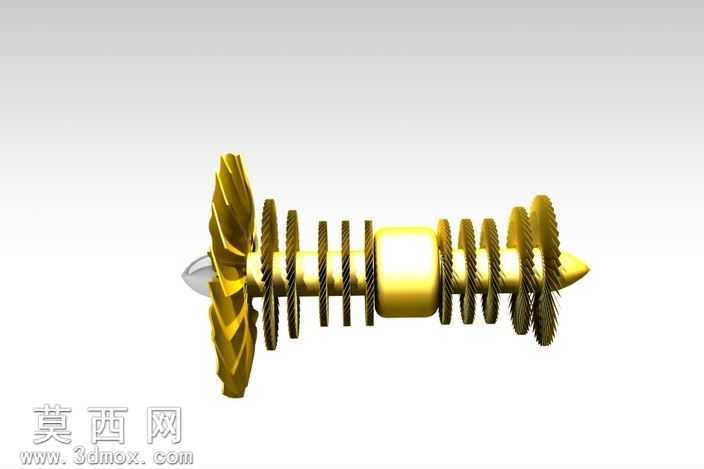

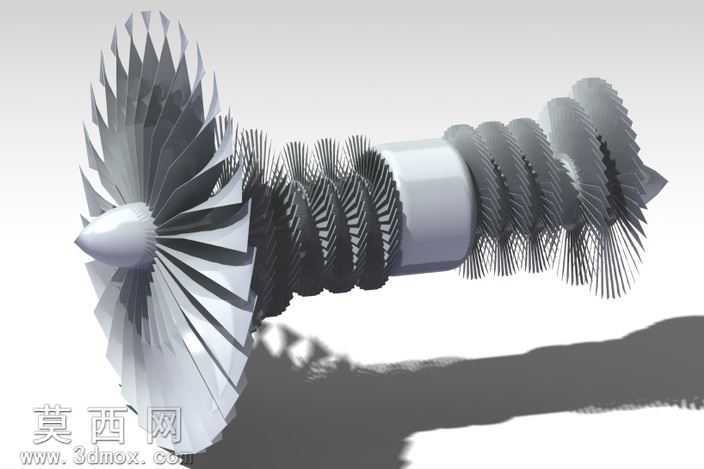

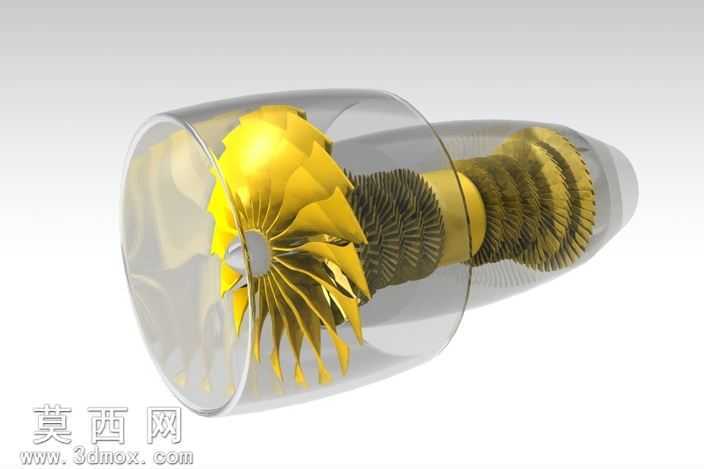

本模型为高涵道涡扇喷气发动机的全结构三维建模作品，建模过程中严格遵循真实大涵道比涡扇发动机的气动布局与机械结构逻辑，采用自顶向下的设计思路完成整体装配搭建。建模阶段首先完成核心气动流道的轮廓构建，依据涡扇发动机的气流分配逻辑，划分外涵道与内涵道的独立空间，外涵道机匣采用半透明材质设置，既保留了整机外形的完整性，又可直观展示内部各级轮系的排布结构。材质渲染方面，前端大直径风扇叶片采用亮面金属金材质，还原钛合金风扇叶片的金属质感与叶片型面的扭转弧度，每一片风扇叶片均按照真实叶型的弦长、安装角、扭转变量完成参数化建模，保证叶型的气动外形准确性；风扇后依次排布的多级压气机叶片、涡轮叶片采用深色调金属材质，区分不同功能段的轮系结构，各级轮盘与叶片的连接结构、轴系的同轴度装配关系均做了精细化还原，压气机段的叶片逐级缩短、涡轮段的叶片排布密度变化均符合真实涡扇发动机的结构特征。模型整体采用剖视展示的设计思路，将外涵道外壳设置为半透明亚克力质感材质，无需拆解模型即可完整观察从进气道风扇、压气机、燃烧室段到涡轮段、尾喷口的全流程结构，各级转子与静子的排布间隙、轴系的贯穿结构、内外涵道的分隔结构都做了清晰的结构表达。建模过程中对每一级叶片的叶根榫头连接结构、轮盘的辐板结构都做了细节还原，避免了同类模型中叶片与轮盘一体化的失真问题，同时对发动机的整体长径比、风扇直径与核心机直径的比例均参考真实民用大涵道比涡扇的参数进行设置，保证模型的比例准确性。渲染阶段采用柔和的环境光设置，突出金属叶片的反光质感与半透明机匣的通透感，通过光影层次区分不同结构段的空间位置，让内部复杂的轮系结构层级清晰可辨，既可以作为航空发动机结构教学的展示模型，也可作为航空动力领域相关设计的参考素材。
