24标称通用管道伸缩节结构设计

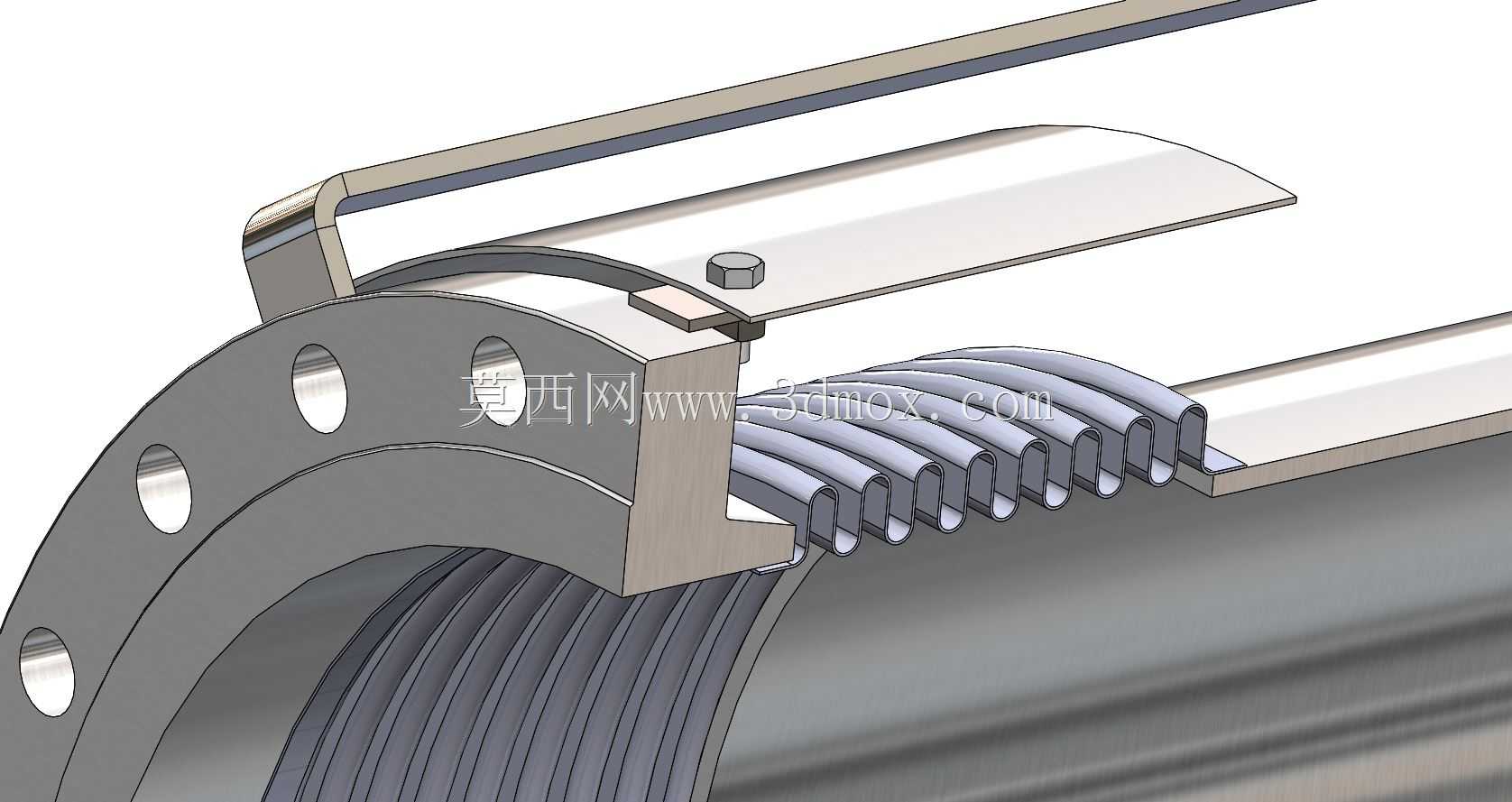

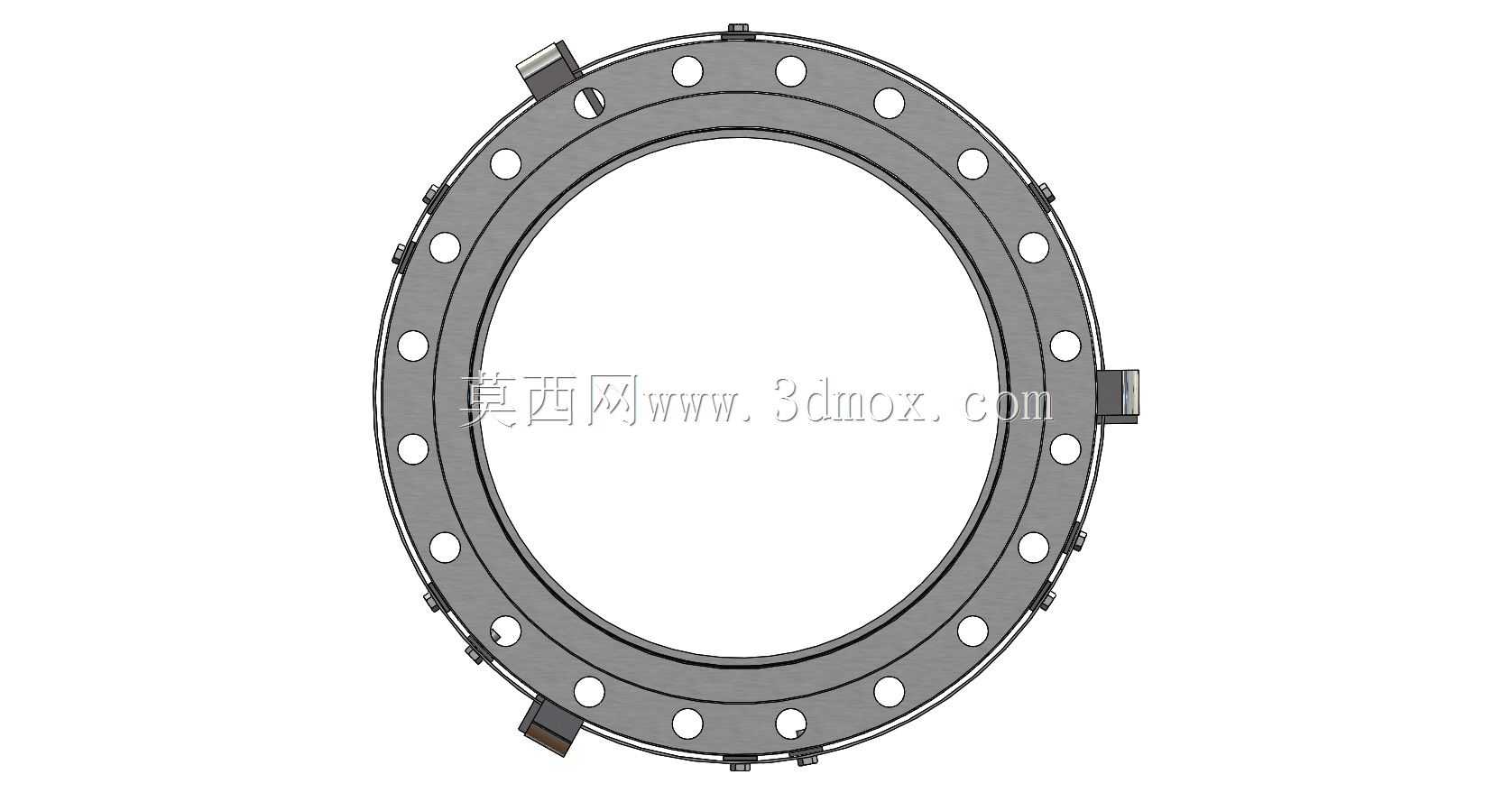

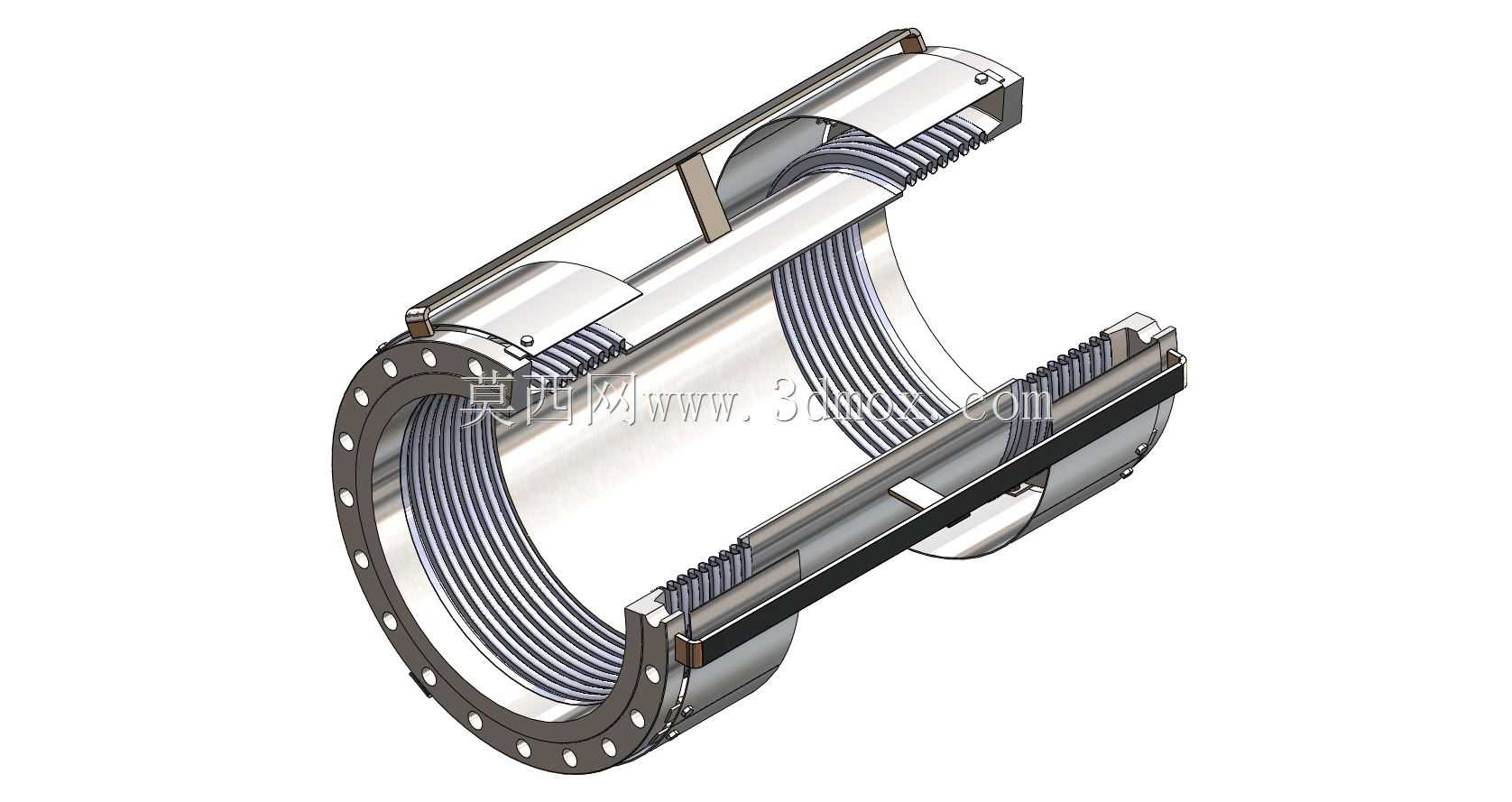

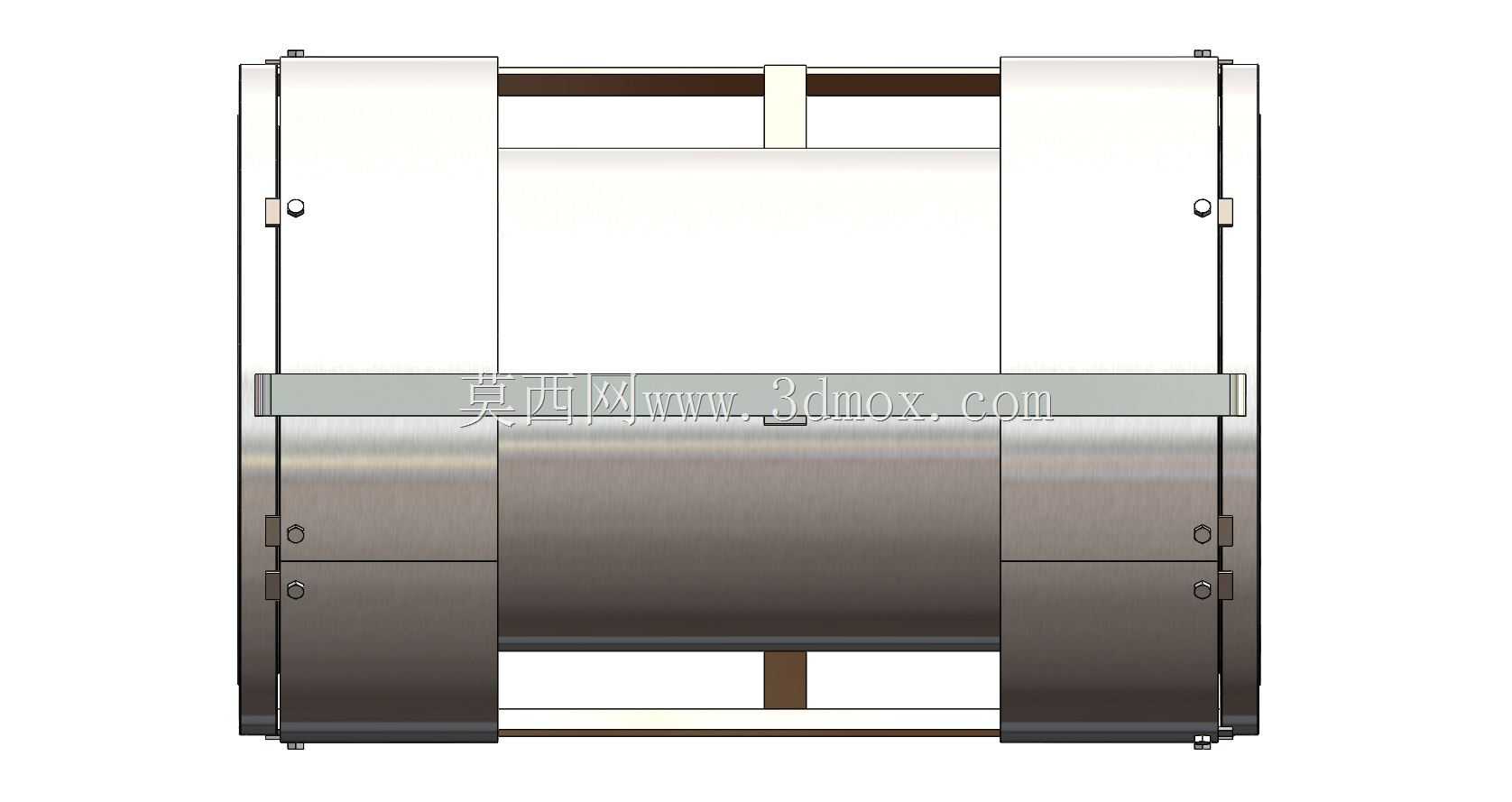

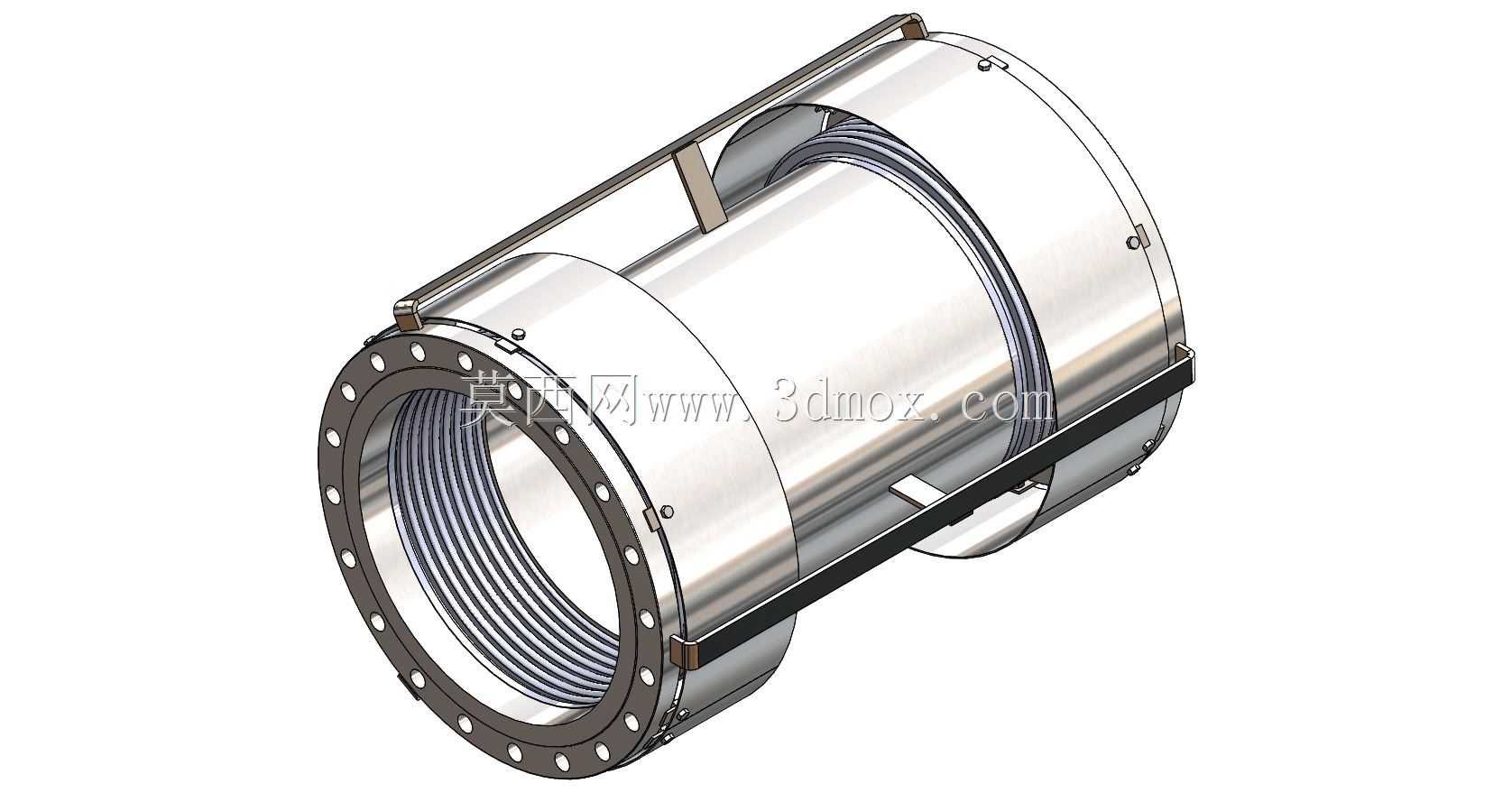

在市政给排水、热力输送、化工流体管路以及工业循环水系统的管线布设中，热胀冷缩带来的轴向位移、设备运行传导的振动、地基沉降产生的错位应力，一直是管线密封失效、焊缝拉裂、法兰泄漏的核心诱因，这款公称通径24的通用型伸缩节，正是针对这类工程痛点完成的结构设计。从结构拆解来看，主体采用多层不锈钢波纹管作为核心补偿元件，波峰波谷的弧度经过反复校核，既保证足够的轴向伸缩行程，也能承受额定工况下的径向偏角补偿，避免硬连接状态下应力集中损伤管线。两端采用带螺栓孔的平焊法兰作为连接接口，法兰的螺栓孔分布、密封面平面度严格匹配对应通径的管路法兰标准，现场安装时无需额外加工适配接口，可直接与同规格管线、阀门、泵组进出口完成对接。外侧设置的金属导向限位结构，一方面可以约束波纹管的伸缩方向，避免受压时出现径向失稳弯折，另一方面也能限制最大伸缩量，防止过度拉伸导致波纹管永久变形失效，导向套与波纹管之间预留的均匀间隙，不会干涉补偿动作的正常进行。内侧的导流筒设计，能够让管内流体顺着筒壁平稳通过，避免高速流体直接冲刷波纹管内壁造成冲蚀磨损，同时也能降低流体经过补偿段时的紊流阻力，减少管路压损。设计过程中优先考虑了现场安装的容错性，允许两端法兰在安装时存在小范围的轴向尺寸偏差，无需强行拉扯管线对位，降低现场施工的装配难度。密封结构采用多重配合设计，在法兰密封面、导向套与端管的配合位置都预留了密封件安装槽位，可根据输送介质的温度、腐蚀特性选配对应的密封材质，满足水、蒸汽、弱腐蚀性流体等不同介质的输送密封需求。从安装边界来看，该伸缩节的整体长度处于常规管线补偿段的预留尺寸范围内，外径尺寸不会超出同通径管线的安装净空要求，不管是架空管线布设、管沟内安装还是设备进出口的短节位置，都能直接替换原有硬连接管段，不需要额外调整周边管线的支撑结构。日常运维中，该结构没有易损的活动摩擦副，仅需在例行管线巡检时检查波纹管表面是否有磕碰损伤、法兰连接螺栓是否松动即可，不需要频繁拆解维护，能够长期稳定补偿管线的各类位移，吸收设备运行传递的振动，降低管线连接处的应力负荷，延长整个管路系统的使用寿命。
