户外小型简易风力涡轮发电装置

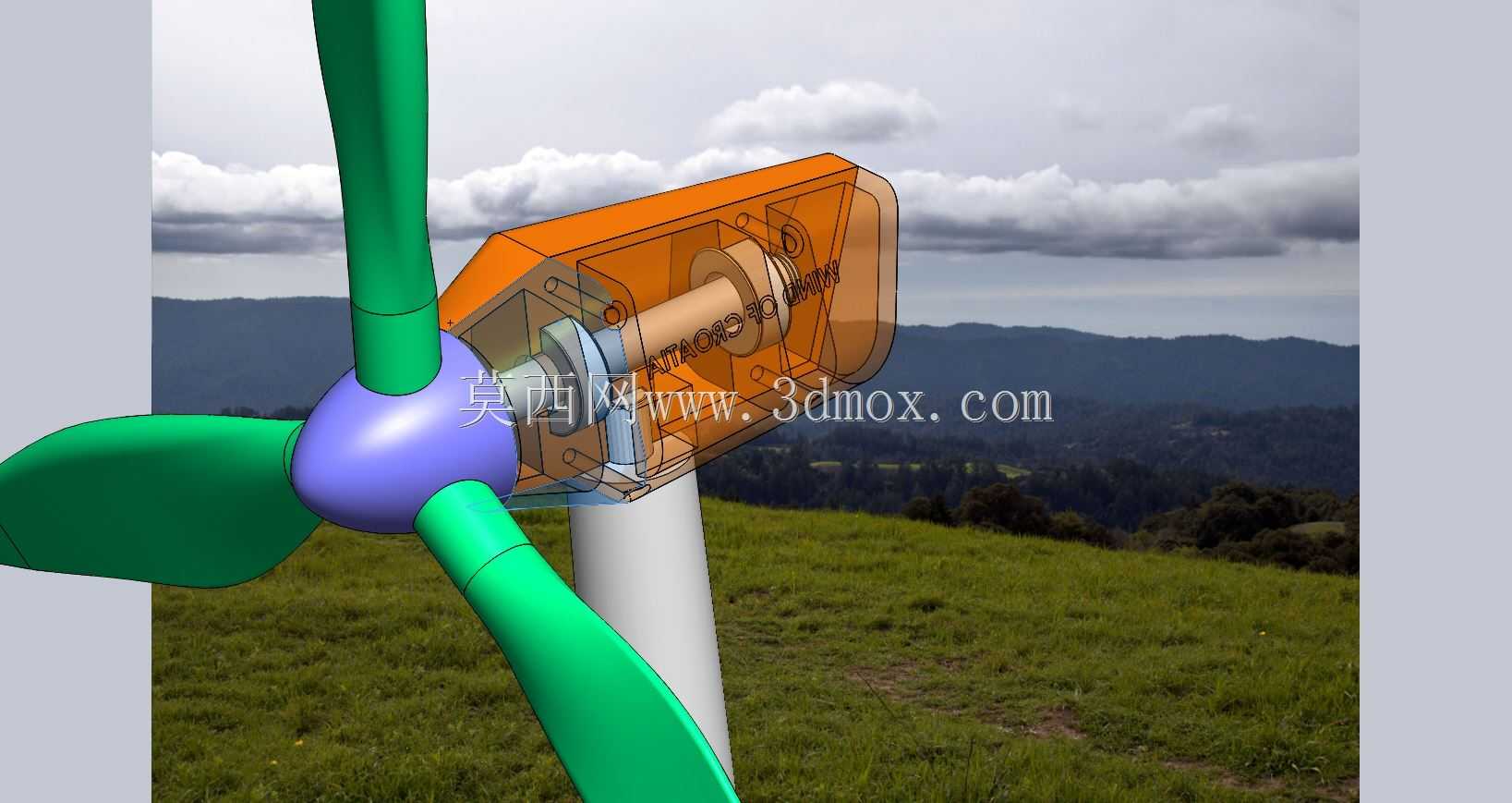

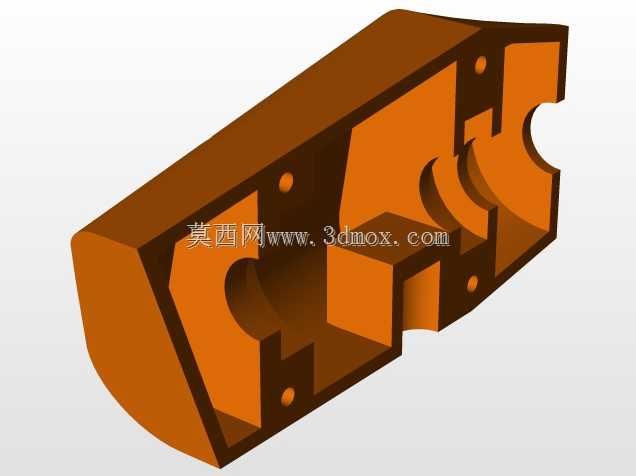

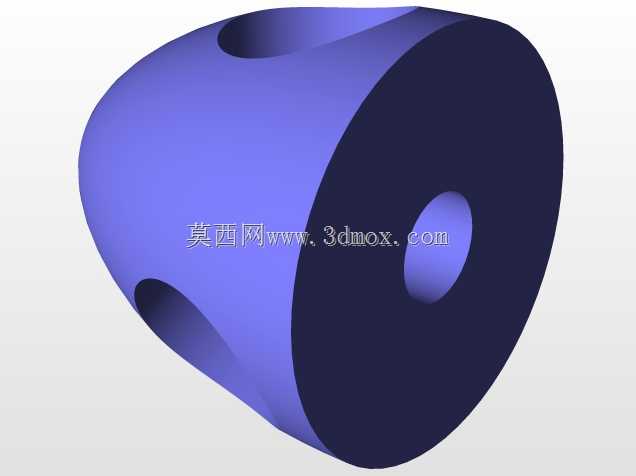

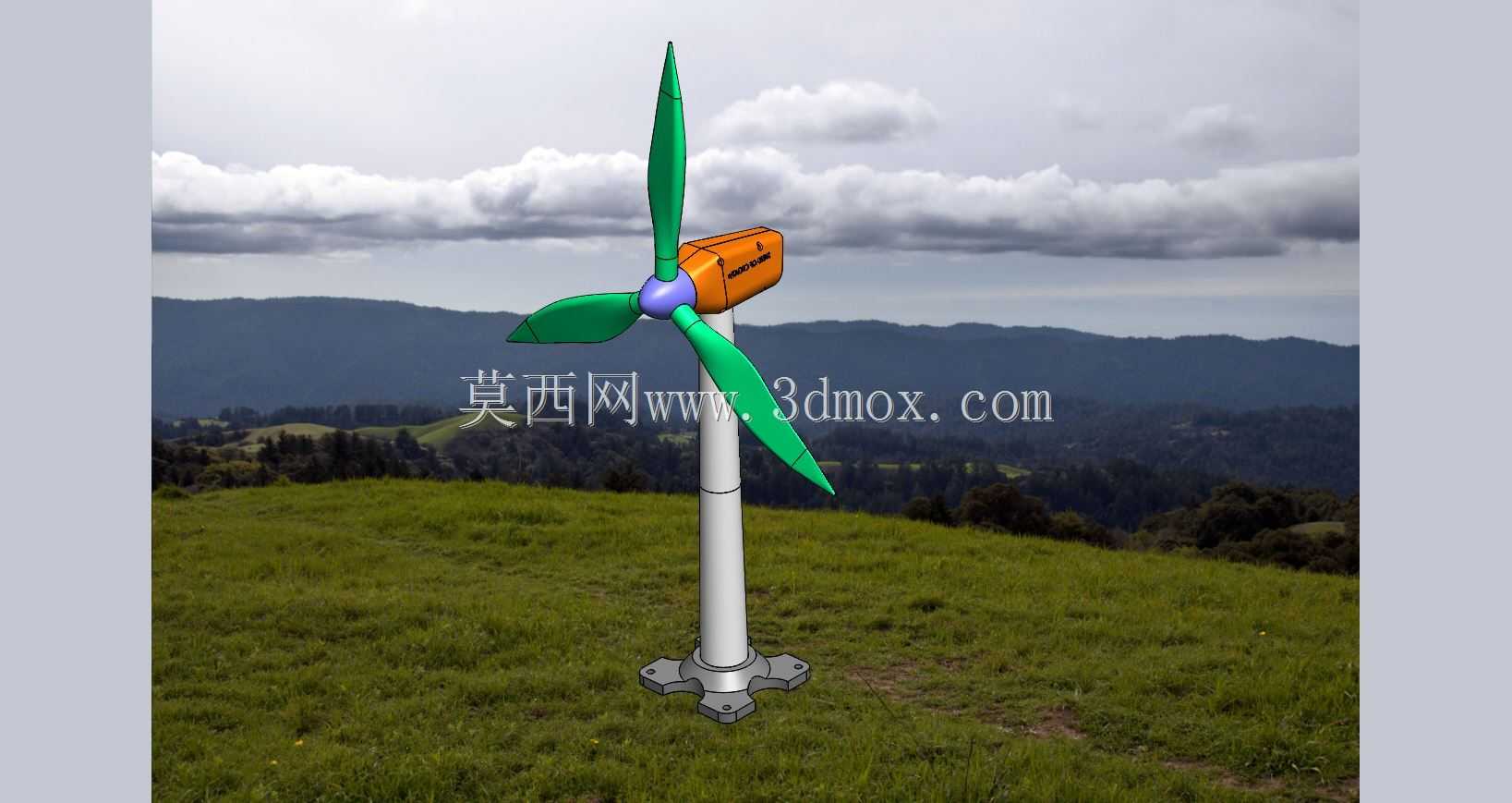

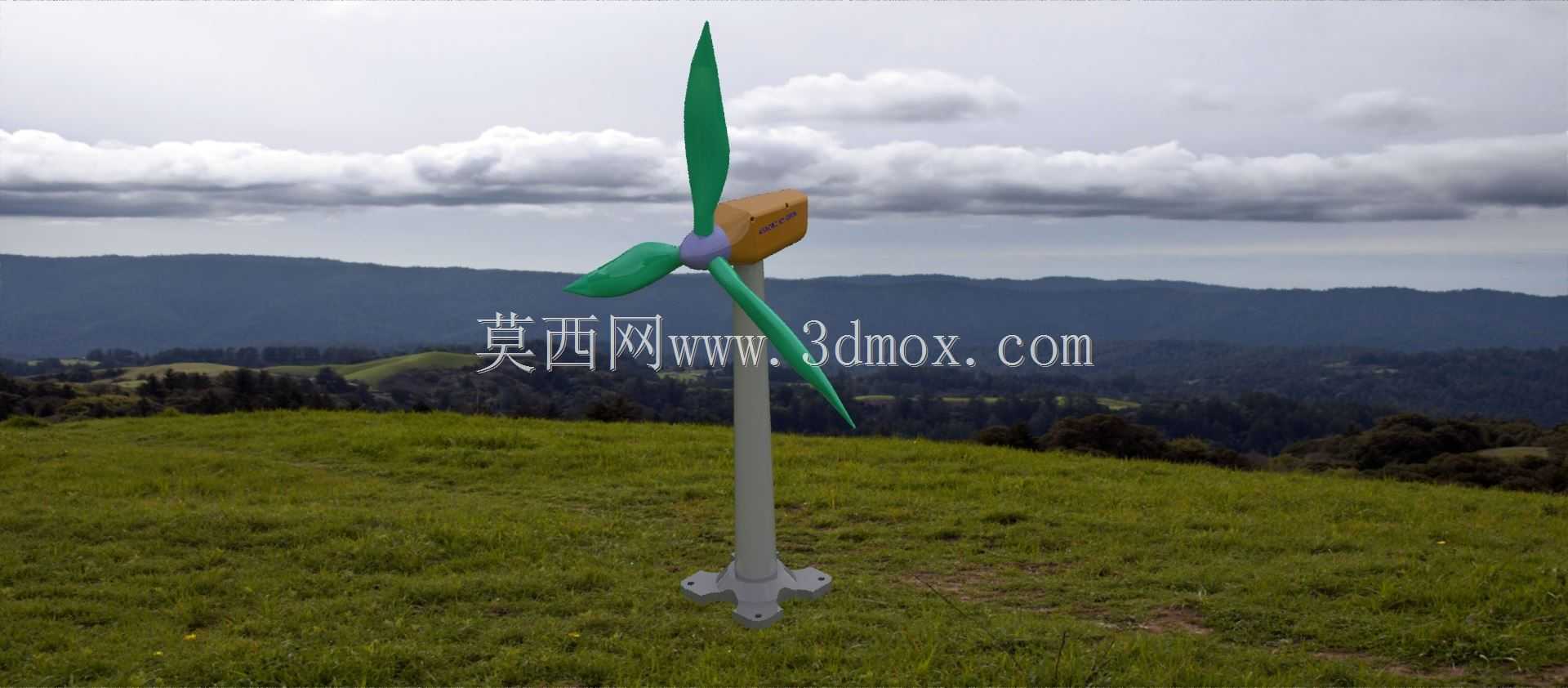

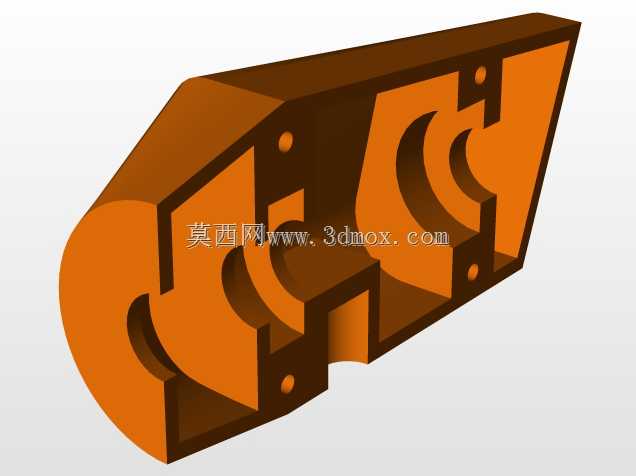

这类小型风力涡轮装置，多部署在偏远山区散户供电、野外监测站点补能、牧区小型用电场景中，作为离网供电系统的核心补能单元，可搭配储能电池为低功率照明、传感监测设备、小型通讯终端提供持续电力供给，无需依赖大电网铺设，适配无市电接入的零散用电场景。从结构设计来看，该装置采用三叶片水平轴布局，叶片选用翼型截面设计，在低风速区间即可获得足够启动力矩，叶片根部与轮毂采用锥面配合加锁紧定位的连接方式，可承受常规阵风带来的交变载荷，避免长期运行出现连接松动。轮毂后侧集成的导流舱体，内部预留了发电机、整流模块的安装空间，舱体采用流线型外形，可降低运行过程中的风阻损耗，同时通过尾部的导向结构，可在风向变化时自动调整迎风角度，保证叶片始终处于最优迎风姿态，提升风能捕获效率。支撑塔架采用等径直管结构，底部搭配方形安装法兰，法兰上预留四个对称布置的安装孔，可通过膨胀螺栓固定在混凝土基础上，也可搭配预制配重底座实现快速部署，安装时需保证塔架垂直度偏差不超过千分之五，避免运行过程中出现偏心振动。设计过程中优先考虑了野外环境的适配性，叶片边缘做了圆弧过渡处理，减少风沙侵蚀带来的结构损伤，塔架与法兰连接处设置了加强筋结构，可提升根部的抗弯折能力，应对复杂地形的强风工况。整体结构没有冗余的复杂传动部件，日常维护仅需定期检查连接螺栓紧固状态、叶片表面磨损情况即可，运维门槛较低，适合非专业人员值守的野外场景使用。在安装边界上，该装置要求安装点位周边十米范围内无高大遮挡物，避免紊流影响叶片运行稳定性，塔架高度可根据实际场地的风资源情况调整，保证叶片扫风区域处于稳定的风层内，同时叶片旋转半径范围内无障碍物，防止运行过程中出现碰撞风险。
